WR WZ系列　套管式热电偶、热电阻

编号:

型号:

类别:热电偶

WR WZ系列　套管式热电偶、热电阻

WR  WZ系列　套管式热电偶、热电阻
　　套管式热电阻作为温度测量和控制的传感器与显示仪表配套，以直接测量和控制生产过程中气体，液体和蒸气的温度。不仅用于发电厂管道测温，同时也用于其他工业部门的测温，应符合JB/T9238T和JB/T8622-1997要求。
■型号规格
名称 型号 分度号 测温范围℃ 公称压力Mpa 流速m/s 保护管材料
单支热电偶 WRN-12B K 0～800 9.8   1Cr18Ni9Ti
WRE-12B E 0～600
双支热电偶 WRN2-12B K 0～800
WRE2-12B E 0～600










置入深度1（mm）：230，430，630，1130


名称 型号 分度号 测温范围℃ 公称压力Mpa 流速m/s 保护管材料
单支热电偶 WRN-13B K 0~600 ≤29.4 ≤100 1Cr18Ni12Mo2Ti
WRE-13B E
双支热电偶 WRN2-13B K
WRE2-13B E











置入深度L（mm）：50，100，150

名称 型号 分度号 测温范围℃ 公称压力Mpa 流速m/s 保护管材料
单支热电偶 WRN-14B K 0~340 ≤14.7 ≤30 1Cr18Ni9Ti
WRE-14B E
双支热电偶 WRN2-14B K
WRE2-14B E











置入深度L（mm）：50，100，150，200，250，300

名称 型号 分度号 测温范围℃ 公称压力Mpa 流速m/s 保护管材料
单支热电偶 WRN-15B K 0~260 ≤9.8 ≤9 M33*2
WRE-15B E
双支热电偶 WRN2-15B K
WRE2-15B E
单支热电偶 WRN-15AB K ZG1’’(NPT1’’)
WRE-15AB E
双支热电偶 WRN2-15AB K
WRE2-15AB E


















保护管材料：1Cr18Ni9Ti 不锈钢
置入深度l（mm）：50，100，150，200，250，300，350，400，450，500

名称 型号 分度号 测温范围℃ 公称压力Mpa 保护管材料
单支热电偶 WRN-4318 K 0～800 9.8 1Cr18Ni9Ti
WRE-4318 E 0～600
双支热电偶 WRN2-4318 K 0～800
WRE2-4318 E 0～600









置入深度l（mm）：50，100，150，200，250，300， 400， 500


名称 型号 分度号 测温范围℃ 公称压力Mpa 流速m/s 保护管材料
单支热电偶 WRN-43C K 0～800 9.8 ＜80 1Cr18Ni9Ti
WRE-43C E 0～600
双支热电偶 WRN2-43C K 0～800
WRE2-43C E 0～600










置入深度l（mm）：150，200，250


名　称 型　号 分度号 测温范围℃ 公称压力MPa 保护管材料
单支热电阻 WZP-2328 Pt100 -200～500℃ 9.8 1Cr18Ni9Ti
双支热电阻 WZP2-2328
置入深度L（mm）：230，430，630，1130


名　称 型　号 分度号 测温范围℃ 公称压力MPa 流速 保护管材料
单支热电阻 WZP-93C1 Pt100 -200～500℃ ≤29.4 ≤100 1Cr18Ni9Ti
双支热电阻 WZP2-93C1
置入深度1（mm）：50，100，150


名　称 型　号 分度号 测温范围℃ 公称压力MPa 流速 保护管材料
单支热电阻 WZP-93C2 Pt100 -200～500℃ ≤29.4 ≤30 1Cr18Ni9Ti
双支热电阻 WZP2-93C2
置入深度1（mm）：50，100，150，200，250，300


名 称 型 号 分度号 测温范围℃ 公称压力MPa 流速m/s 保护管螺纹
单支热电阻 WZP-633 Pt100 -200～260℃ ≤2 ≤9 M33×2
双支热电阻 WZP2-633
单支热电阻 WZP-634 ZGI″（NPT″）
双支热电阻 WZP2-634
保护管材料：1Cr18Ni9Ti不锈钢
置入深度1（mm）：50，100，150，200，250，300，350，400，450，500


名　称 型　号 分度号 测温范围℃ 公称压力MPa 保护管材料
单支热电阻 WZP-4318 Pt100 -200～500℃ 4 1Cr18Ni9Ti
双支热电阻 WZP2-4318
置入深度1（mm）：100，150，200，250，300，400，500


名　称 型　号 分度号 测温范围℃ 公称压力MPa 流速m/s 保护管材料
单支热电阻 WZP-731 Pt100 -200～500℃ 14.7 ＜80 1Cr18Ni9Ti
双支热电阻 WZP2-731
置入深度1（mm）：100，150，200，250

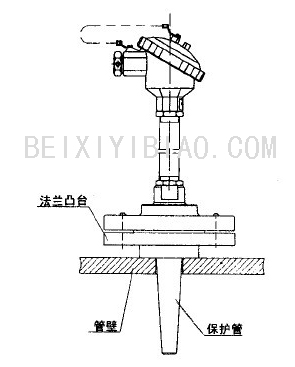

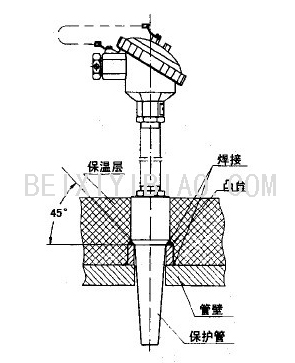

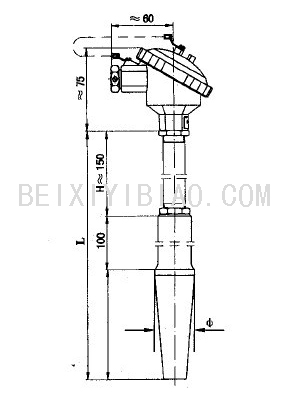

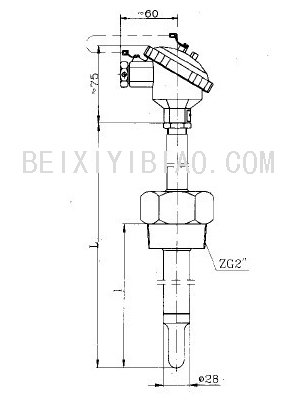

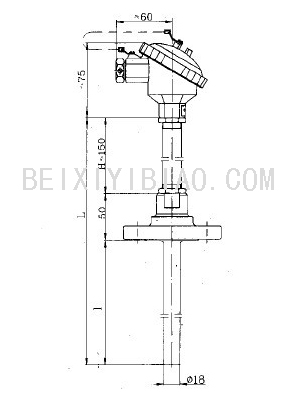

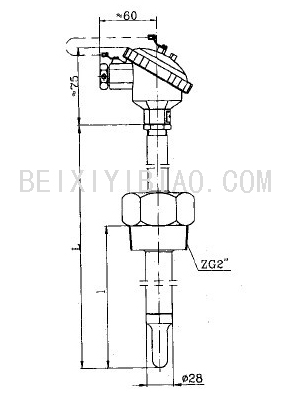

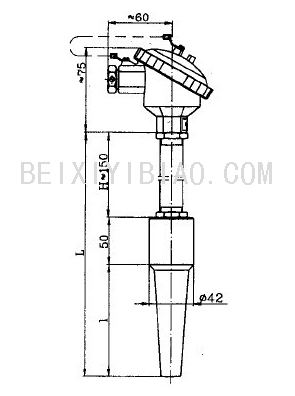

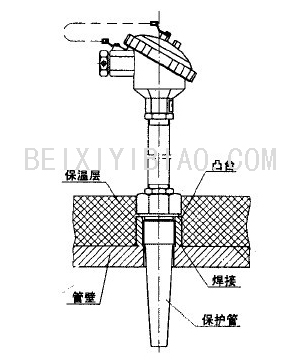

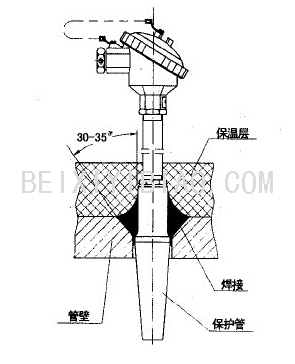

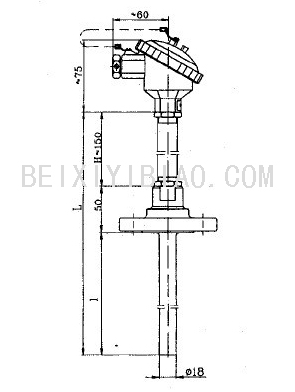

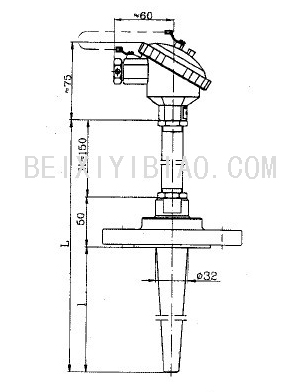

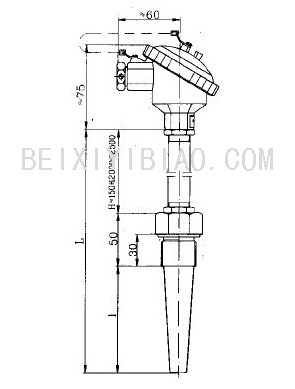

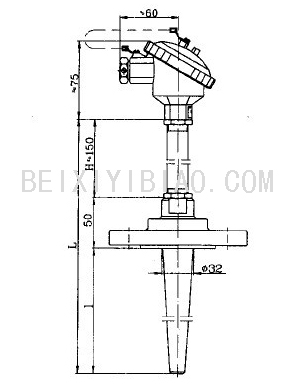

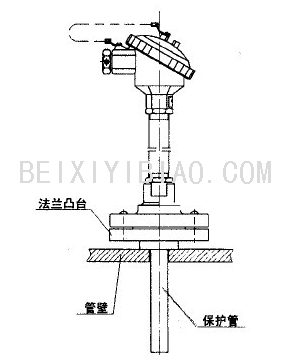

■安装结构示图
WRN、WRE -13B
WRN2、WRE2
WZP -93C1
WZP2





WRN、WRE -14B
WRN2、WRE2
WZP -93C2
WZP2






WRN、WRE -15B
WRN2、WRE2
WRN、WRE -15AB
WRN2、WRE2
WZP -633
WZP2
WZP -634
WZP2











WRN、WRE -4318
WRN2、WRE2
WZP -4318
WZP2






WRN、WRE -43c
WRN2、WRE2
WZP -731
WZP2






　　热电偶（阻）及其附件在安装前，必须保存在不受震动和碰撞的地方。最合适的存放场所为：环境温度+10℃～35℃，相对湿度不大于85%，周围空气不应含有使仪表零件腐蚀的介质。
