UYZ-50系列电容物位计

UYZ－50系列电容物位计适用于工业生产过程中各种贮槽、容器内导电、非导电介质液位、粉状料料位的连续测量和指示。仪表输出标准电信号，因此可直接与各种记录仪表及DDZ-II型电动单元组合仪表配套实现液位，料位的自动记录，控制和调节。
仪表与物位接触部分具有较号的耐蚀性，可适用在各种腐蚀性介质中使用。
系列包括标准型，高温型，低温型三种形式，分成非防爆和防爆（安全火花型）两大类，并具备多种形式的传感器，故适用范围广，尤其适用于各种易燃易爆介质的物资连续测量。仪表还设有高低料位报警功能，供简易自控等用途。
传感器和显示仪表间的连线原则上越短越好。且要求采购三芯屏蔽信号线以避免干扰。
对于导电液体液位的测量，要求液体不粘附在电极棒上，以免出现虚假信号，且要求导电液位接地良好，对于粉料测量以轻而干燥的粉料为限。
仪表的输出电流0～10MA可以接电流表或DDZ-II型显示控制仪表，回路中然后一点不得接地，否则必须配用隔离器以便与计算机输入端相匹配。
■主要技术指示
精度：非防爆型±1％
      防爆型±1.5％
测量范围：0.5，1.0，1.5，2.0，2.5，3.0m（UYZ－561B型的测量范围可为3.0，4.0，6.0，10m四档）。
负载电阻：1.5kΩ
输出信号：0～10mADC
供电电源：220VAC（+10%/-15%）50Hz
介质压力：2.5Mpa
工作环境：传感器温度－40～＋85℃，相对湿度10～95%
          显示仪表温度0～45℃，相对湿度10～90%
高低位报警定点误差：±2.5％
                    高低位报警设定点范围：0～100%全量程内任意给定
                    高低位报警触点容量：220VAC　3A
防爆型选用防爆栅型号：DFA－3100型检测端齐纳安全栅
防爆型仪表防爆等级：iaⅡCT6

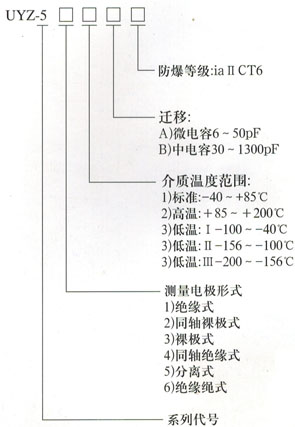

■型号表示

■结构原理
UYZ-50系列电容物位计由以下六个功能部件组成：1、传感转换部件，2、温度缓冲器，3、散热装置，4、安全火花型防爆栅，5、显示仪表，6、测量电极，其中1和5是仪表基本组成部分，再分别配以2、3、4、6，则构成了各种型式结构的产品。
UYZ-50系列电容物位计的工作原理见右图，当被测物位发生变化时，传感电容量产生相应的变化，经传感器前置线路转换成直流信号，再传送到显示仪表放大成为标准电流信号输出，并使电流表直接指示。
显示仪表表面上光柱显示给出物位指示，同时可设定高低物位报警位置。

■型号和规格

型号	非防爆型		UYZ-51 1/2/3/4/5 B	UYZ-52 1/2/3/4/5 B	UYZ-53 1/2/3/4/5 B	UYZ-54 1/2/3/4/5 B	UYZ-551A	UYZ-56 1/2/3/4/5 B
型号	防爆型		UYZ-51 1/2/3/4/5 BiaIICT6	UYZ-52 1/2/3/4/5 BiaIICT6	UYZ-53 1/2/3/4/5 BiaIICT6	UYZ-54 1/2/3/4/5 BiaIICT6	------	UYZ-56 1/2/3/4/5 BiaIICT6
传感器结构	内电极		聚四氟乙烯护套1Cr18Ni9Ti	1Cr18Ni9Ti杆	1Cr18Ni9Ti杆	聚四氟乙烯护套1Cr18Ni9Ti	分离式（传感器不带测量电极）	聚四氟乙烯电线下吊
	外电极		-------------	1Cr18Ni9Ti管	-----------	1Cr18Ni9Ti管		聚四氟乙烯电线下吊
	结构形式		绝缘式	同轴裸极式	裸极式	同轴绝缘式		绝缘绳式
最大测量范围			3M	2M	3M	2M	0.5M	10M
适用范围			不粘滞导电介质如水，某些酸盐溶液，炭黑	较稀的绝缘介质如火油、轻油及某些有机溶液、液态气体	高粘绝缘介质干燥的小颗粒介质如沥青、重油、干燥水泥、粮食	容器不是圆柱形的场合下，不粘滞的导电性能不良或非绝缘介质	配上某些非标准电极可用于料位等其它特殊测量	水池、水井、水位等液位测量，与套管式相仿，但量程更大。
传感器介质使用温度		标准型	-40～85℃				-20～85℃	-40～85℃
		高温型	85～200℃
		低温型	-200～-40℃

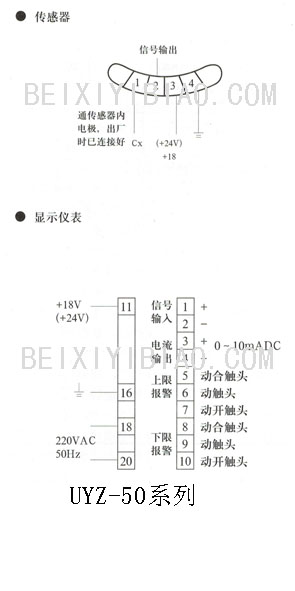

■接线端子图

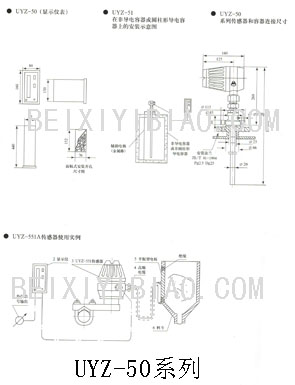

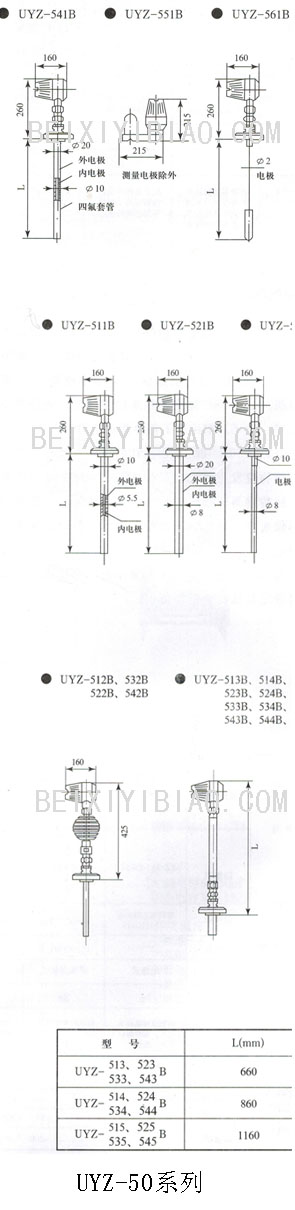

■外形和安装尺寸单位：mm
