WR-B系列 装配式不锈钢接线盒热电偶

编号:

型号:

类别:热电偶

WR-B系列 装配式不锈钢接线盒热电偶

WR-B系列 装配式不锈钢接线盒热电偶
　　工业用装配式不锈钢接线盒热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃-1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
　　根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。

■主要技术参数
·温度测量范围和允许误差
热电偶类别 代号 分度号 测温范围 允许偏差△t℃
铂铑30-铂铑6 WRR B 0-1800℃ ±1.5℃或±0.0025∣t∣
铂铑10-铂 WRP S 0-1600℃ ±1.5℃或±0.0025∣t∣
镍铬-镍硅 WRN K 0-1300℃ ±2.5℃或±0.0075∣t∣
镍铬-铜镍 WRE E 0-800℃ ±2.5℃或±0.0075∣t∣
注“t”为感温元件的实测温度。

·热响应时间
　　在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所城要的时间成为热响应时间，T0.5表示。
·热电偶公称压力
　　一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
·热电偶最小置入深度
　　应不小于其保护管外径的8-10倍（特殊产品例外）。
·热电偶绝缘电阻（常温）
　　常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15℃～35℃，相对湿度45%，大气压力86～106kPa。
　　a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。
　　即：Rr.L≥100MΩ.m           L＞1m
　　b、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
·上下限温度绝缘电阻
　　热电偶的上限温度绝缘电阻应不小于下表规定：
上限温度tm℃ 试验温度t℃ 电姐值MΩ
100≤tm＜300 t=tm 10
300≤tm＜500 t=tm 2
500≤tm＜850 t=tm 0.5
850≤tm＜1000 t=tm 0.08
1000≤tm＜300
tm＞1300		 t=tm
t=1300		 0.02
0.02

·工作原理
　　热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端叫参比端。当测量和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
　　热电偶的热电动热势将随着测量端温度升高面增长，热电动热势的大小只和热电偶导体材质以及两端温差有关、和热电极的长度、直径无关。
　　装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电太组成基本结构，阈配以各安装固定装置组成。

■型号表示
W R 规格 内容
    R   铂铑30-铂铑6
P   铂铑10-铂
N   镍铬-镍硅
E   镍铬-铜镍（镍铬-康铜）
热
电
偶材料		 - 1 无固定装置式
  2 固定螺纹式
3 活动式法兰
4 固定法兰式
5 活动法兰角尺形式
6 固定螺纹锥形保护管式
安装固定形式 3   防水式
4   隔爆式
接线盒形式 0   Φ16mm保护管
1   Φ25mm保护管（双层套管）
2   Φ16mm高铝质管（单层套管）
3   Φ20mm高铝质管
设计序号 不锈钢
W R □ - □ □ □ B



























热电偶接线盒结构

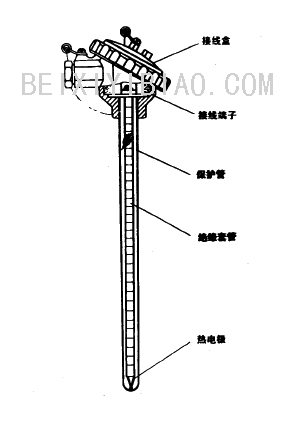

热电偶基本结构图

■型号规格
·统一设计型热电偶

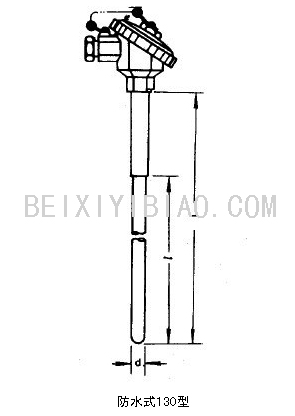

无固定装置式（陶瓷保护管）热电偶
热电偶类别 产品型号 分度号 测温范围℃ 规格 热响应时间T0.5S
直径 保护管材料
单支铂铑30-铂铑6 WRR-120B B
(LB-2)*		 0~1600 φ16 刚玉质 ＜150
WRR-121B φ25 ＜360
双支铂铑30-铂铑6 WRR2-120B φ16 ＜150
WRR2-121B φ25 ＜360
单支铂铑10-铂 WRP-120B S
(LB-3)*		 0~1300 φ16 高铝质 ＜150
WRP-121B φ25 ＜360
双支铂铑10-铂 WRP2-120B φ16 ＜150
WRP2-121B φ25 ＜360
单支镍铬-镍硅 WRN-122B K
(EU-3)*		 0~1100 φ16 高铝质 ＜240
WRN-123B 0~1200 φ20
双支镍铬-镍硅 WRN2-123B 0~1100
单支铂铑30-铂铑6 WRR-130B B
(LL-2)*		 0~1600 φ16 刚玉质 ＜150
＜360
＜150
＜360
WRR-131B φ25
双支铂铑30-铂铑6 WRR2-130B φ16
WRR2-131B φ25
单支铂铑10-铂 WRP-130B S
(LB-3)*		 0~1300 φ16 高铝质 150
＜360
＜150
＜360
WRP-131B φ25
双支铂铑10-铂 WRP2-130B φ16
WRP2-131B φ25
单支镍铬-镍硅 WRN-133B K
(EU-2)*		 0~1200 φ20 高铝质 ＜240
双支镍铬-镍硅 WRN2-133B 0~1100
注：1）结构特征：非卖入部份为碳钢20#
2）直径φ25mm为双层瓷套管。

·保护管直径和长度规格表
φ16（单层管） φ20 φ25(双层管)
总长L 置深l 总长L 置深l 总长L 置深l
300 150 400 250 550 400
350 200 450 300 650 500
400 250 550 400 900 750
450 300 650 500 1150 1000
550 400 900 750 1650 1500
650 500 1150 1000 2150 2000
900 750 1650 1500
1150 1000 2150 2000

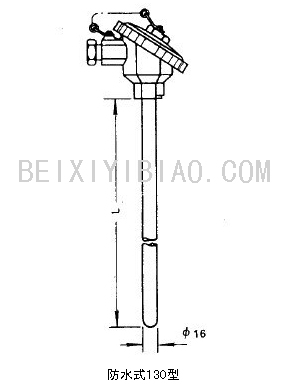

·无固定装置式热电偶
热电偶类别 产品型号 分度号 测温范围℃ 保护管材料 规格 接线盒形式
总长Lmm
单支镍铬-镍硅 WRN-130B K
(EU-2)*		 0~800
0~1000		 不锈钢ICr18Ni9Ti
不锈钢ICr25Ni20		 300
350
400
450
550
650
900
1150
1650
2150		 防水式
双支镍铬-镍硅 WRN2-130B
单支镍铬-铜镍 WRE-130B E
(EA-2)*		 0~600 不锈钢ICr18Ni9Ti
双支镍铬-铜镍 WRE2-130B
注：1）热响应时间T0.5＜90秒。
　　2）保护管材料中打“#”符号表示双支无此牌号材料。

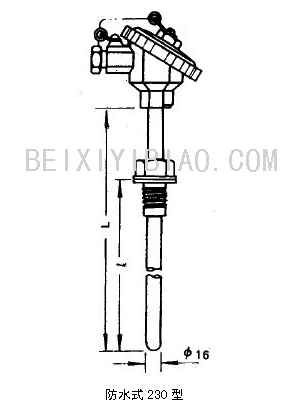

· 固定螺纹式热电偶
热电偶类型 产品型号 分度号 测温范围℃ 保护管材料 规格 接线盒形式
总长Lmm 置深Ⅰmm
单支镍铬-镍硅 WRN-230B K
(EU-2)*		 0~800
0~1000		 不锈钢ICr18Ni9Ti
不锈钢ICr25Ni20		 300
350
400
450
550
650
900
1150
1650
2150		 150
200
250
300
400
500
750
1000
1500
2000		 防水式
双支镍铬-镍硅 WRN2-230B
单支镍铬-铜镍 WRE-230B E
(EA-2)*		 0~600 不锈钢ICr18Ni9Ti
双支镍铬-铜镍 WRE2-230B
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
3）公称压力：10MPa。

·固定螺纹型号规格对照表
产品型号 固定螺纹规格
Mo
WRN-220B M27×2
WRN-220AB G3/4＂
WRN2-220B M27×2
WRN2-220AB G3/4＂
WRE-220B M27×2
WRE-220AB G3/4＂
WRE2-220B M27×2
WRE2-220AB G3/4＂
WRN-230B M27×2
WRN2-230B M27×2
WRE-230B M27×2
WRE2-230B M27×2

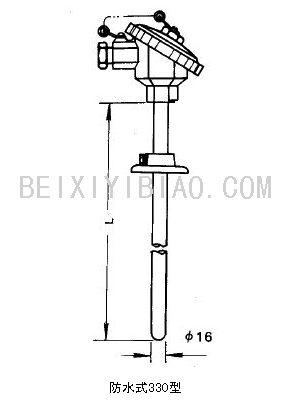

·活动法兰式热电偶
热电偶类别 产品型号 分度号 测量范围℃ 保护管材料 规格 接线盒形式
总长Lmm
单支镍铬-镍硅 WRN-330B K
(EU-2)*		 0~800
0~1000		 不锈钢ICr18Ni9Ti
不锈钢#ICr25Ni20		 300
350
400
450
550
650
900
1150
1650
2150		 防水式
双支镍铬-镍硅 WRN2-330B
单支镍铬-铜镍 WRE-330B E
(EA-2)*		 0~600 不锈钢ICr18Ni9Ti
双支镍铬-铜镍 WRE2-330B
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。


·固定法兰式热电偶
热电偶类型 产品型号 分度号 测温范围℃ 保护管材料 规格 接线盒形式
总长Lmm 置深Ⅰmm
单支镍铬-镍硅 WRN-430B K
(EU-2)*		 0~800
0~1000		 不锈钢ICr18Ni9Ti
不锈钢ICr25Ni20		 300
350
400
450
550
650
900
1150
1650
2150		 150
200
250
300
400
500
750
1000
1500
2000		 防水式
双支镍铬-镍硅 WRN2-430B
单支镍铬-铜镍 WRE-430B E
(EA-2)*		 0~600 不锈钢ICr18Ni9Ti
