SZMJ-102转速记录仪
编号:
型号:
类别:转速仪表
SZMJ-102转速记录仪
SZMJ-102是我厂老产品SZMT-102的改进产品，两者对用户而言并无明显差别，但对内部的F/L变换器作了性能改进.
本仪表用于远距离测量转速，记录转速，并达到二点转速报警目的，当配用SZMB-3型传感器时，能测量低转速，配用SZMB-0或SZMB-1型传感器时测量高转速。
■主要技术指标
使用条件：仪表在环境温度为5～＋40℃，相对湿度＜85%范围内正常工作。
基本误差：仪表在环境温度为20±2℃，相对湿度＜85%范围内基本值误
差不得超过测量上限值的±1%。
温度影响：当温度从20±2℃变化到5～40℃时，仪表的示值变化换算为温度每改变10℃应不超过基本误差限的绝对值。
记录误差：仪表记录误差为示值误差±0.5%。
附加电接点容量：220伏，1A交流，或30伏，0.5A直流，设定范围为满刻度的10%～90%。
仪表电源：220伏50赫交流，当电压变化为额定值的＋10/－15%，频率变化为额定值±5%范围内，能正常工作。
消耗功率：≤20VA
重量：约13公斤
■量程规格
1）高速测量范围
|
转速r/min |
比例 |
转速r/min |
比例 |
|
3000～30000 |
1:1 |
12000～120000 |
1:1 |
|
5000～50000 |
15000～150000 |
|
|
|
18000～180000 |
2）低速测量范围
|
转速r/min |
比例 |
转速r/min |
比例 |
|
50～500 |
1:1 |
300～3000 |
1:1 |
|
100～1000 |
400～4000 |
|
200～2000 |
500～5000 |
■原理方框图

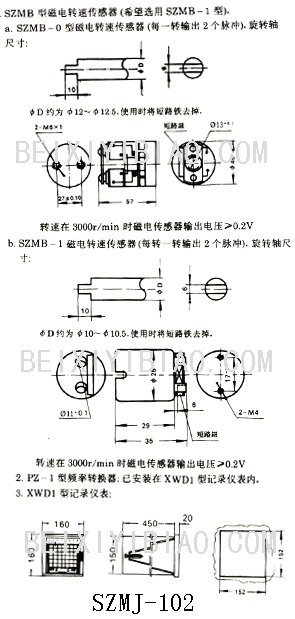

■外形尺寸
