WR系列 装配式热电偶

编号:

型号:

类别:热电偶

WR系列 装配式热电偶

　　工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
　　根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T3238-1999标准。

■主要技术指标
温度测量范围和允许误差
热电偶类别 代号 分度号 测量范围℃ 允许偏差△t　℃
铂铑30-铂铑6 WRR B 0～800 ±1.5℃或±0.25%│t│
铂铑10-铂 WRP S 0～1600 ±1.5℃或±0.25%│t│
镍铬-镍硅 WRN K 0～1300 ±2.5℃或±0.75%│t│
镍铬-铜镍 WRE E 0～800 ±2.5℃或±0.75%│t│
注“t”为感温元件实测温度

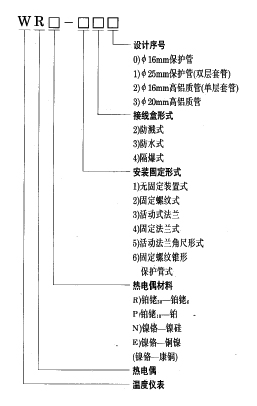

■型号表示

■热响应时间
　　在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
■热电偶公称压力　
　　一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
■热电偶最小置入深度　　
　　应不小于其保护管外径的8～10倍（特殊产品例外）。
■热电偶绝缘电阻（常温）　　
　　常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
　　a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.即Rr.L≥100 MΩ。M L＞1m，式中：Rr-热电偶的常温绝缘电阻值MΩ
　　b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ

■上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
上限温度tm℃ 试验温度t℃ 电阻值MΩ
100≤tm＜300 t=tm 10
300≤tm＜500 t=tm 2
500≤tm＜850 t=tm 0.5
850≤tm＜1000 t=tm 0.08
1000≤tm＜1300 t=tm 0.02
tm＞1300 t=1300 0.02

■接线盒结构


■工作原理
　　热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。　
　　热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
　　装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

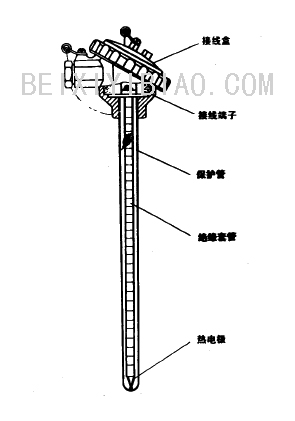

■热电偶结构图

■型号规格
统一设计型热电偶
无固定装置式（陶瓷保护管）热电偶
热电偶类别 产品型号 分度号 测温范围℃ 规格 热响应时间T0.5S
直径mm 保护管材料
单支铂铑30-铂铑6 WRR-120 B
(LB-2)﹡		 0～1600 Φ16 刚玉质 <150
WRR-121 Φ25 <360
双支铂铑30-铂铑6 WRR2-120 Φ16 <150
WRR2-121 Φ25 <360
单支铂铑10-铂 WRP-120 S
(LB-3)﹡		 0～1300 Φ16 高铝质 <150
WRP-121 Φ25 <360
双支铂铑10-铂 WRP2-120 Φ16 <150
WRP2-121 Φ25 <360
单支镍铬-镍硅 WRN-122 K
(EU-3)﹡		 0～1100 Φ16 高铝质 <240
WRN-123 0～1200 Φ20
双支镍铬-镍硅 WRN2-123 0～1100
单支铂铑30-铂铑6 WRR-130 B
(LL-2)﹡		 0～1600 Φ16 刚玉质 <150
WRR-131 Φ25 <360
双支铂铑30-铂铑6 WRR2-130 Φ16 <150
WRR2-131 Φ25 <360
单支铂铑10-铂 WRP-130 S
(LB-3)﹡		 0～1300 Φ16 高铝质 <150
WRP-131 Φ25 <360
双支铂铑10-铂 WRP2-130 Φ16 <150
WRP2-131 Φ25 <360
单支镍铬-镍硅 WRN-133 K
(EU-2)﹡		 0～1200 Φ30 高铝质 <240
双支镍铬-镍硅 WRN2-133 0～1100
注：1）结构特征：非置入部分为碳钢20﹟
        2）直径Φ25mm为双层瓷套管。
        3）大“﹡”分度号作特殊规格订货。


■保护管直径和长度规格表
Φ16（单层） Φ20 Φ25（双层管）
总长L 置深I 总长L 置深I 总长L 置深I
300 150 400 250 550 400
350 200 450 300 650 500
400 250 550 400 900 750
450 300 650 500 1150 1000
550 400 900 750 1650 1500
650 500 1150 1000 2150 2000
900 750 1650 1500
1150 1000 2150 2000

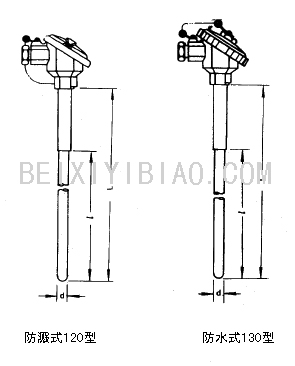

 ■无固定装置式热电偶
热电偶类别 产品型号 分度号 测温范围℃ 保护管材料 规格 接线盒形式
总长Lmm
单支镍铬-镍硅 WRN-120 K
(EU-2)﹡		 0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20		 300
350
400
450
550
650
900
1150
1650
2150		 防溅式
双支镍铬-镍硅 WRN2-120
单支镍铬-铜镍 WRE-120 E
(EA-2)﹡		 0～600 不锈钢
ICr18Ni9Ti
双支镍铬-铜镍 WRE2-120
单支镍铬-镍硅 WRN-130 K
(EU-2)﹡		 0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20		 防水式
双支镍铬-镍硅 WRN2-130
单支镍铬-铜镍 WRE-130 E
(EA-2)﹡		 0～600 不锈钢
ICr18Ni9Ti
双支镍铬-铜镍 WRE2-130
注：1）热响应时间T0.5<90秒
 　   2）保护管材料中打“﹟”符号表示双支无此牌号材料
        3）打“﹡”分度号作特殊规格订货

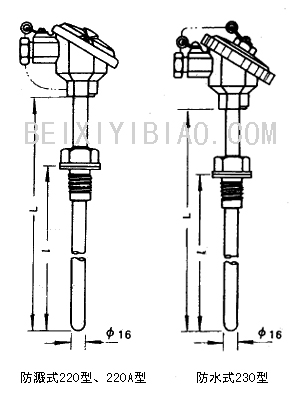

■固定螺纹式热电偶
热电偶类别 产品型号 分度号 测温范围℃ 保护管材料 规格 接线盒形式
总长Lmm 置深lmm
单支镍铬-镍硅 WRN-220 K
(EU-2)﹡		 0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20		 300
350
400
450
550
650
900
1150
1650
2150		 150
200
250
300
400
500
750
1000
1500
2000		 防溅式
WRN-220A
双支镍铬-镍硅 WRN2-220
WRN2-220A
单支镍铬-铜镍 WRE-220 E
(EA-2)﹡		 0～600 不锈钢
ICr18Ni9Ti
WRE-220A
双支镍铬-铜镍 WRE2-220
WRE2-220A
单支镍铬-镍硅 WRN-230 K
(EU-2)﹡		 0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20		 防水式
双支镍铬-镍硅 WRN2-230
单支镍铬-铜镍 WRE-230 E
(EA-2)﹡		 0～600 不锈钢
ICr18Ni9Ti
双支镍铬-铜镍 WRE2-230
注：1）热响应时间T0.5<90秒。
        2）保护管材料中打“﹟”符号表示双支无此牌号材料。
        3）打“﹡”分度号作特殊规格订货。
        4)  公称压力：10Mpa。

■固定螺纹型号规格对照表
产品型号 固定螺纹规格
M0
WRN-220 M27×2
WRN-220A G3/4〞
WRN2-220 M27×2
WRN2-220A G3/4〞
WRE-220 M27×2
WRE-220A G3/4〞
WRE2-220 M27×2
WRE2-220A G3/4〞
WRN-230 M27×2
WRN2-230 M27×2
WRE-230 M27×2
WRE2-230 M27×2

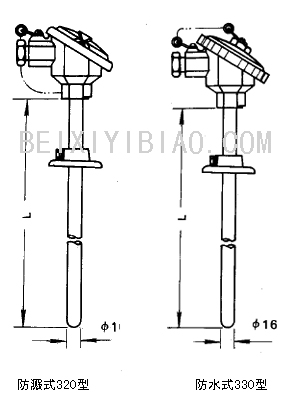

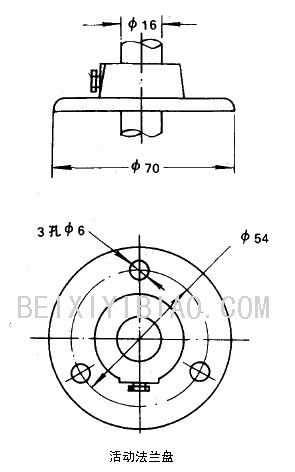

■活动式法兰式热电偶
热电偶类别 产品型号 分度号 测温范围℃ 保护管材料 规格 接线盒形式
总长Lmm
单支镍铬-镍硅 WRN-320 K
(EU-2)﹡		 0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20		 300
350
400
450
550
650
900
1150
1650
2150		 防溅式
双支镍铬-镍硅 WRN2-320
单支镍铬-铜镍 WRE-320 E
(EA-2)﹡		 0～600 不锈钢
ICr18Ni9Ti
双支镍铬-铜镍 WRE2-320
单支镍铬-镍硅 WRN-330 K
(EU-2)﹡		 0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20		 防水式
双支镍铬-镍硅 WRN2-330
单支镍铬-铜镍 WRE-330 E
(EA-2)﹡		 0～600 不锈钢
ICr18Ni9Ti
双支镍铬-铜镍 WRE2-330
注：1）热响应时间T0.5<90秒。
        2）保护管材料中打“﹟”符号表示双支无此牌号材料。
      3）打“﹡”分度号作特殊规格订货。

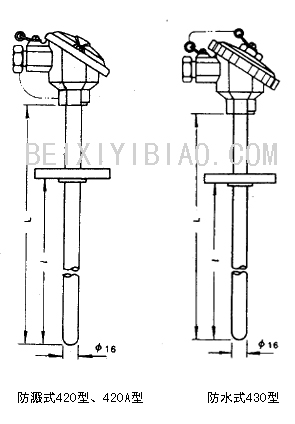

■固定法兰式热电偶
热电偶类别 产品型号 分度号 测温范围℃ 保护管材料 规格 接线盒形式
总长Lmm 置深lmm
单支镍铬-镍硅 WRN-420
K
(EU-2)﹡
0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20


300
350
400
450
550
650
900
1150
1650
2150


150
200
250
300
400
500
750
1000
1500
2000


防溅式
WRN-420A
双支镍铬-镍硅 WRN2-420
单支镍铬-铜镍 WRE-420
E
(EA-2)﹡
0～600
不锈钢
ICr18Ni9Ti
WRE-420A
双支镍铬-铜镍 WRE2-420
单支镍铬-镍硅 WRN-430
K
(EU-2)﹡
0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20


防水式
双支镍铬-镍硅 WRN2-430
单支镍铬-铜镍 WRE-430
E
(EA-2)﹡
0～600
不锈钢
ICr18Ni9Ti
双支镍铬-铜镍 WRE2-430
注：1）热响应时间T0.5<90秒。
        2）保护管材料中打“﹟”符号表示双支无此牌号材料。
        3）打“﹟”分度号作特殊规格订货。
        4）公称压力：2.5Mpa。

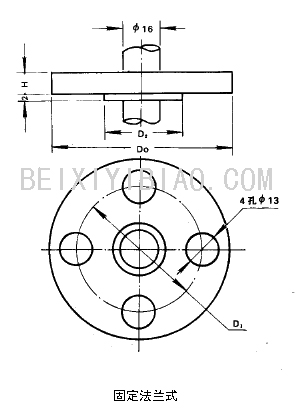

■固定法兰型号规格对照表
产品型号 固定法兰盘规格（专业标准）
D0 D1 D2 H
WRN-420 Φ95 Φ65 Φ45 15
WRN-420A Φ95 Φ70 Φ36 10
WRN2-420 Φ95 Φ65 Φ45 15
WRE-420 Φ95 Φ65 Φ45 15
WRE-420A Φ95 Φ70 Φ36 10
WRE2-420 Φ95 Φ65 Φ45 15
WRN-430 Φ95 Φ65 Φ45 15
WRN2-430 Φ95 Φ65 Φ45 15
WRE-430 Φ95 Φ65 Φ45 15
WRE2-430 Φ95 Φ65 Φ45 15


■活动式法兰角尺形热电偶
热电偶类别 产品型号 分度号 测温范围℃ 保护管材料 规格 接线盒形式
总长L×L1mm
单支镍铬-镍硅 WRN-520 K
(EU-2)﹡		 0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20		 500×500
750×750		 防溅式
双支镍铬-镍硅 WRN2-520
单支镍铬-铜镍 WRE-520 E
(EA-2)﹡		 0～600 不锈钢
ICr18Ni9Ti
双支镍铬-铜镍 WRE2-520
单支镍铬-镍硅 WRN-530 K
(EU-2)﹡		 0～800
0～1000		 不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20		 防水式
双支镍铬-镍硅 WRN2-530
单支镍铬-铜镍 WRE-530 E
(EA-2)﹡		 0～600 不锈钢
ICr18Ni9Ti
双支镍铬-铜镍 WRE2-530
注：1）热响应时间T0.5<90秒。
        2）保护管材料中打“﹟”符号表示双支无此牌号材料。
      3）打“﹟”分度号作特殊规格订货。



■固定螺纹锥形保护管热电偶
热电偶类别 产品型号
