WR WZ系列化工专用热电偶电阻

编号:

型号:

WR WZ系列化工专用热电偶电阻

WR WZ系列化工专用热电偶电阻
　　本系列产品包括统设型热电阻、利用引进美国Rosemount公司技术生产铂电阻、用于高温高压的热套式热电阻和用于合成塔、油罐的多对、多点式热电阻等。
　　产品采用防水式接线盒，适合石油化工的环境要求；固定螺纹的标准符合JB/T5219-91和JB/5583-91热电偶、热电阻的规定；固定法兰除符合上述标准的同时，增加三种不同焊接方法，不同形式密封面的固定法兰安装盘，供选择和满足不同用户的需要。
　　B型固定法兰盘，是平焊钢法兰（JB81-94）相当于化工部标准（HG5010-58，HG5019-58）采用光滑密封面，公称压力Pg=25kgf/ cm2适用于一般要求的场合。
　　C型固定法兰盘，也是平焊钢法兰（JB81-94）相当于化工部标准（HG5010-58，HG5019-58）采用凹凸密封面，公称压力Pg=25kgf/ cm2适用于有毒有害介质，具有较强的防泄漏性能。
　　D型固定法兰盘，是对焊钢法兰（JB82-94）相当于化工部标准（HG5016-58）采用凹凸密封面，公称压力Pg=100kgf/cm 2具有较好的密封性，适用于对密封和耐压都有一定要求的场合。
■型号表示

W	规格										内容
	R										热电偶
	Z										热电阻
		N									镍铬-镍硅
		E									镍铬-康铜
		C									铜-康铜
		P									铂电阻
		C									铜电阻
			2								双支式
				K							铠装式
				M							表面式
				R							热套式
				T							电站用
				N							耐磨式
					2						双支式
						-	0				热套式
							1				无固定装置
							2				固定螺纹或卡套螺纹
							3				活动法兰
							4				固定法兰或固定卡套法兰
							5				活动卡套法兰
							6				锥形保护管固定螺纹
								3			防水式接线盒
								6			插头式接线盒端子
									0		φ16保护管
									1		φ12保护管或深盲孔型
									3		φ3铠装铂电阻
									4		φ4铠装铂电阻
									5		φ5铠装铂电阻
									6		φ6铠装铂电阻
										S	用引进技术元件
										2	φ12/φ8保护管
										F	耐腐型
										A	特殊规格

W	□	□	□	□	□	-	□	□	□	□

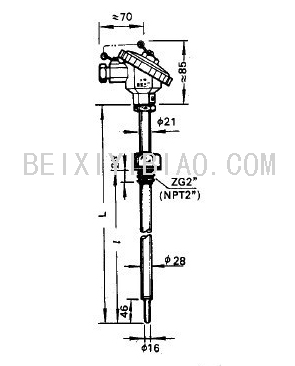

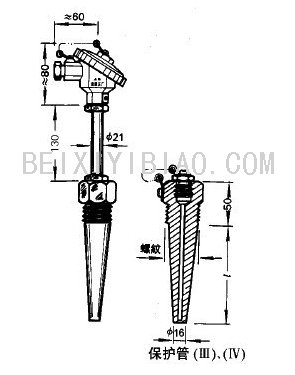

型号	WRNR/ER 、WRNR₂/ER₂-15		(III)M33*2
	WRNR/ER 、WRNR₂/ER₂-15A		(IV)(NPT1’’)ZG1’’
分度号	K E
测量范围℃	0～260
公称压力	≤2Mpa	流速	≤9米/秒

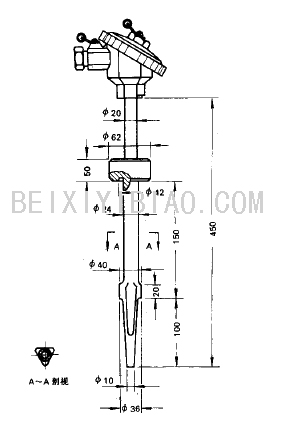

型号	WRN-624 WRE-625			WRNR-12 WRER-12	WRNR₂-12 WRER₂-12
分度号	K E			K	E
测量范围℃	0～600			0~800	0~600
公称压力	≤29.4Mpa	流速	≤100米/秒	公称压力		9.8Mpa

型号	WRNR-13/WRER-13			WRNR-14/WRER-14 WRNR₂-14/WRER₂-14
分度号	K E			K E
测量范围℃	0～565			0~340
公称压力	≤29.4Mpa	流速	≤100米/秒	公称压力	≤14.7Mpa	≤30米/秒

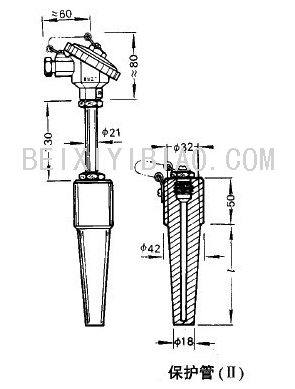

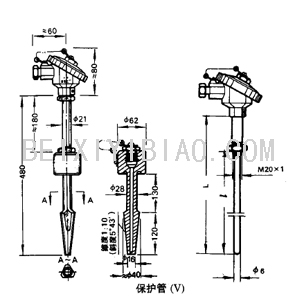

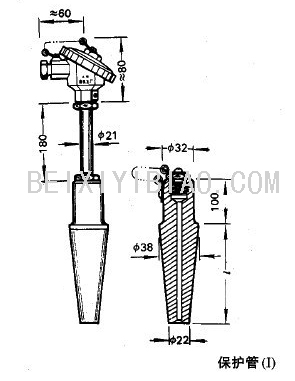

型号	WRNR-01/WRER-01 WRNR₂-01/WRER₂-01			保护管（I）（II）（III）（IV）（V）用元件
分度号	K E			KE	Pt100
测温范围℃	0~600			0~600	0~500
公称压力	29.4Mpa	流速	≤100米/秒		WZP-236S WZP₂-263S

分度号	测温范围℃
K	0～800 0~1000
E	0～600
Cu50	-50~+100
PT100	-200～+50

分度号	测温范围℃
PT100	-200～500

■油罐温度计

名称	型号	分度号	测温范围℃	材料	热响应时间T_0.5S	附注
平均温度铜热电阻	WZC-890J	Cu50	-50~+50	铝铸件	＜300	适用 1.油的比重在0.75~0.95之间 2.油罐高＜15m

■无固定装置多对式铠装元件热电偶

名称	型号	分度号	工作端形式
镍铬一康铜多对式铠装元件热电偶	WREK-1313 WREK-1314 WREK-1315 WREK-1316	E	绝缘式
镍铬一康铜多对式铠装元件热电偶	WREK-1323 WREK-1324 WREK-1325 WREK-1326	E	接壳式
镍铬一康铜多对式铠装元件热电偶	WRNK-1313 WRNK-1314 WRNK-1315 WRNK-1316	K	绝缘式
镍铬一康铜多对式铠装元件热电偶	WRNK-1323 WRNK-1324 WRNK-1325 WRNK-1326	K	接壳式

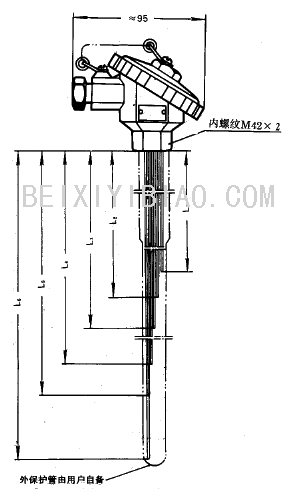

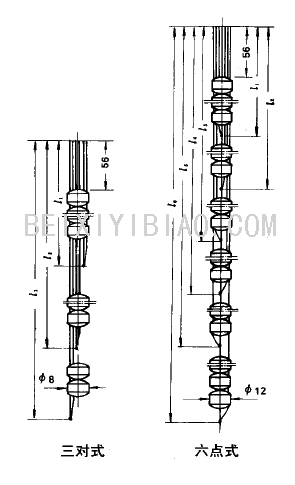

■热电偶感温元件（多对式热电偶感温元件）

热电偶	型号	分度号	测温范围℃	规格
热电偶	型号	分度号	测温范围℃	总长mm
镍铬一镍硅	WRN-001	K	0~800	用户自定
镍铬一铜镍	WRE-001	E	0~600	用户自定
镍铬一镍硅	WRN-002	K	0~800	＜10000
镍铬一铜镍	WRE-002	E	0~600	＜10000

注：1）热响应时间T_0.5S＜2_S 。
2）瓷珠材质：粘土质。

标准名称		JB/T5219-91 JB/T5583-91

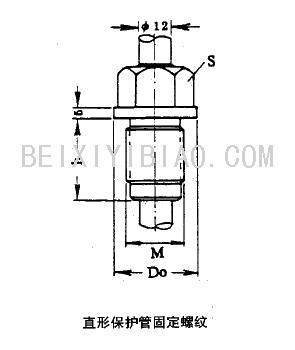

结构		直形保护管固定螺纹
公称压力		100MPa
主要尺寸mm	D	8	10		12	16		20
	M	M16×1.5		M27×2			M33×2
	H	15		32			35
	S	22		32			36
	Do	φ30		φ40			φ48

标准名称		JB/T5219-91 JB/T5583-91

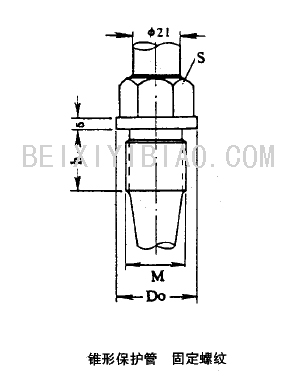

结构		锥形保护管固定螺纹
公称压力		30MPa
主要尺寸mm	D	-
	M	M33×2
	H	32
	S	36
	Do	φ48

标准名称		JB/T5219-91 JB/T5583-91
结构		卡套形固定螺纹
公称压力		固定卡套2.5MPa 可动卡套压
主要尺寸mm	D	1.0	1.5	2.0	3.0	4.0		4.5	5.0	6.0	8.0
	M	M12×1.5 M16×1.5
	H	15
	S	19					22

标准名称		JB/T5219-91 JB/T5583-91

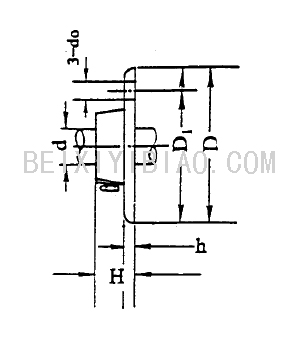

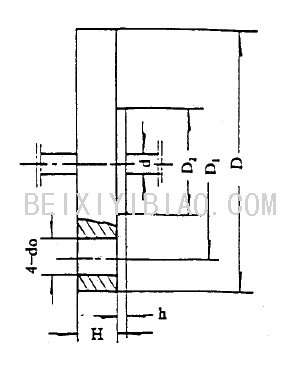

结构		活动法兰
公称压力		常压
相对于化工部标准		常压
法兰主要尺寸mm	d	8	10	12	16	20	25
	D	φ70
	D₁	φ54
	D₂	-
	do	φ6
	H	20
	h	6

标准名称		JB/T5219-91 JB/T5583-91

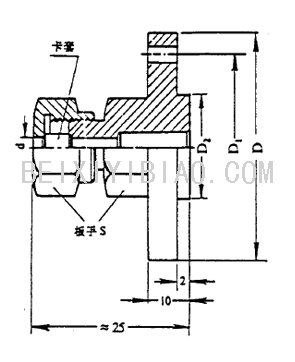

结构		固定卡套				可动卡套
公称压力		2.5MPa				常压
相对于化工部标准		2.5MPa				常压
法兰主要尺寸mm	d	1.0	1.5	2.0	3.0	4.0		4.5	5.0	6.0	8.0
	D	φ95
	D₁	φ65
	D₂	φ45
	D	φ14
	H	16
	H	2
	S	19					22

标准名称		JB/T5219-91 JB/T5583-91
结构		活动法兰
公称压力		2.5MPa
相对于化工部标准		2.5MPa
法兰主要尺寸mm	d	8 10	12	20
	D	φ95	φ105	φ115
	D₁	φ65	φ75	φ85
	D₂	φ45	φ55	φ65
	do	φ14
	H	16	18
	h	2

■其实形式法兰盘和型号、规格
　　为了适应不同行业对固定法兰安装盘的焊接结构，尺寸不同的需求，本厂除继续生产全国统一设计、符合专业标准的固定法兰安装外，决定增加三种不同焊接方式，以及不同的形式密封的固定法兰安装盘，新增的固定法兰安装盘不仅适用于装配式热电偶，而且亦适用装配式热电阻。

■法兰盘形式的规格尺寸

标准和名称	JB81-94 平焊钢法法兰
结构和型号	光滑密封面（B型）
公称压力	Pg=2.5MPa
相当于化工部标准	HG5010-58 HG5019-58
法兰主要尺寸mm	Dg	15	20	25
	d	1~8	12;16	20
	D	95	105	115
	D₁	65	75	85
	D₂	45	55	65
	f	2	2	2
	b	16	18	18
	do	14	14	14

标准和名称	JB81-94 平焊钢法法兰
结构和型号	凹凸密封面（C型）
公称压力	Pg=2.5MPa
相当于化工部标准	HG5010-58 HG5019-58
法兰主要尺寸mm	Dg	15	20	25
	d	1~8	12;16	20
	D	95	105	115
	D₁	65	75	85
	D₂	45	55	65
