Y-A系列压力表 Y-A-Z系列抗振压力表

编号:

型号:

本仪表广泛活适用于石油、冶金、核电、轻工、医药、食品及通讯等领域中（技术装备）的测压系统测量无腐蚀性的液体介质的压力。

■选型表示如下：

Y	□ 仪表公称直径及安装形式	A	□ 功能	□ 链接螺纹	□ 灌充液	□ 固定形式	□ 标度范围
压力表	60、61、63分别表示公制规格的外壳直径为62mm的径向直接式，轴向凸装式和64mm轴向嵌装式（有表环式及固定架式两种)2½"表示英制规格的外壳直径为62或64mm。100,101,102,103分别表示外壳直径为100mm径向直接式，轴向凸装式，径向带后表环式和轴向嵌装式（有表环式及固定架式两种)；4"表示英制规格的外壳直径		Z－抗振		甘油：省略硅油：G	直接或凸装式：省略表环式：H 固定架式：J

■外观精致，防护力强
    仪表外壳（表盖与表壳）系采用特种奥氏不锈钢耐酸钢制成，两得以滚边式或卡口式（限Y-100A、Y-150A系列）结构予以密封连接：接头与表壳之间以特有的结构形式并配以优质密封圈进行可靠密封。
■性能稳定，持久耐用
    测压元件以先进的技术装略去制成，并经过特殊的工艺处理，使之具有高的强度和弹性，以及优越的抗疲劳性能。
■适应性强，安全性高
    外壳上的观察窗选用高强度的工程塑料制成，能适应较恶劣的使用环境（如温差大、湿度高、工作振动较剧烈等），甚至因一时使用不当（介质温度偏高或产生瞬过的过压现象），也不致于导致潜在的危险。
■型式多样、规格齐全
    本仪表可供的吕种和压力规格较齐全（参见技术参数样），压力计量单位除了以“Mpa”为主外，也可制成“psikgf/cm2”或“bar”等其它单位或主、付两种单位（一般以外销为主），接头螺纹尺寸有公、英、美制等若干种，任由用户抉择。
■结构可靠，质优价廉
本仪表在结构设计上独具一格，表里并茂。在品质上由ISO9001体系予以控制和保证

■主要技术指标

型号	标度范围Mpa（Hg-PSI）	精确度±%F.S	接头螺纹尺寸
*Y-60A Y-61A Y-63A	0～0.1至40系列 -0.1～0至2.4系列	2.5	M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT)
*Y-60A-Z Y-61A-Z Y-63A-Z	0～0.4至40系列 -0.1～0.3至2.4系列	2.5	M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT)
*Y-21/2”A1 Y-21/2”A2-Z	0～15至6000系列 -30”～0至300系列	2.5(3.5)	G1/4” ZG1/4”(PT) Z1/4”(NPT)
*Y-21/2”A1-Z Y-21/2”A2-Z	0～60至6000系列 -30”～60至300系列	2.5(3.5)	G1/4” ZG1/4”(PT) Z1/4”(NPT)
Y-100A Y-101A Y-102A Y-103A	0～0.1至60系列 -0.1～0至2.4系列	1.6	M20×1.5 G3/8”、1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT）
Y-100A-Z Y-101A-Z Y-102A-Z Y-103A-Z	0～0.4至60系列 -0.1～0.3至2.4系列	1.6(2.5)	M20×1.5 G3/8”、1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT）
Y-4” A1 (A2)	0～15至6000系列 -30”～0至300系列	1(2)	G3/8”、 1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT）
Y-4” A1 (A2)-Z	0～60至6000系列 -30”～60至300系列	1(2)	G3/8”、 1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT）
注：未带“*”号的型号均已获得实用新型专利。

仪表标度范围、精确度及接头螺纹尺寸
注：①括号内的精确度分别表示在正常工作量程以外的区域，即公制规格为＜10%及＞90%F.S，英制规格为＜25%及＞75%F.S。

②标度范围为0-40Mpa(Y-60A系列)及格60Mpa（Y-100A系列）或0-6000psi(Y-21/2”)暂不生产。
③本厂且生产标度范围为10psi(度盘为黑底白字，精确为±4%F.S)的特殊规格Y-63A压力表供输变电设备上配电系统终端配套用。

2、使用环境温度：普通型为-40～70℃
                 抗振型为5～55℃（外壳内充甘油）及-25～+55℃（外壳内充硅油
3、抗工作环境振动：普通型为V.H.3
                   抗振型为V.H.4
4、外壳防护等级：IP65

5、仪表技术性能：普通型按GB1226-86
                 抗振型按JB/T6804-93（其中外销产品参照ANSI B40.1或ANSI  B40.1M）

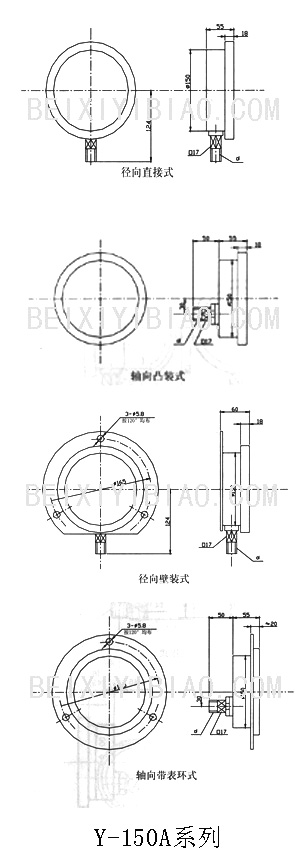

■外形尺寸                  单位：mm

注：1）尺寸d参见技术参数栏。
2）括号内的尺寸为滚边式结构，一般仅供外销。
■结构与原理
仪表由导压系统（包括接头、弹簧管等）、齿轮传动机我、示数装置（包括指针与度盘）和外壳（包括表壳、表盖、密封垫圈、表玻璃）等所组成。外壳为气密型结构，能有效地保护内部机构免受环境和污秽侵入。对于抗振仪表，尚能抗工作环境较剧的振动和被测压力的脉动影响。
鉴于仪表的整体结构设计合理、工艺精细，故具有较好的稳定性和较高的耐用性。

仪表的工作原理与一般压力表和抗振压力表相同。

■主要零件材制裁

零件名称	材料牌号
接头	铜合金HPb59-1
弹簧管	磷铜QSn40.3
外壳	0Cr18Ni9(304)
