1151系列电容式变送器

115型变送器是用来精确地测量微差压至大差压、低压力至高压力、液位、真空度和比重。配合节流装置还可以测量流量、不需外加开方器。其特点如下：
·精度高、品种丰富、测量范围宽广、稳定性好，（见品种规格表）
·采用二线制的工作方式
·采用固体电路元件，印制电路板具有接插方式
·小型、坚固、抗振能力强
·量程和零位可在外部连续调整
·正迁移可达500%，负迁移可达600%
·阻尼可调
·可供选择项目丰富
■结构原理

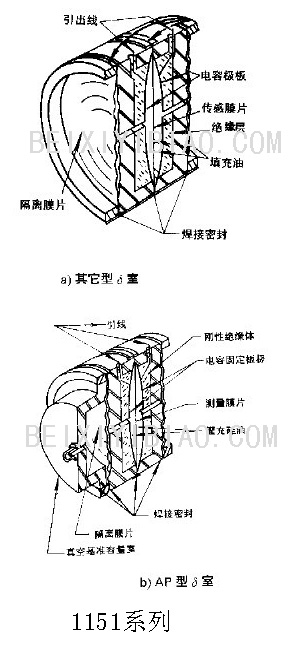

被测介质的压力通过δ室的隔离膜片（LT和带1199的DP/GP远传变送器则是被测压力先经过一次隔离膜片和充满硅油或氟油的全密封的毛细管系统再被传到δ室的隔防膜片）和其中的灌充油传到中心的测量膜片上。除AP型绝对压力变送器，其测量膜片的另一侧是绝对真空基准点外，其它品种的测量膜片的另一侧不是大气压力，就是被测差压的低压测。测量膜片是一种预张紧的弹性元件，其位移与被测介质的压力成正比，最大的位移只有0.10mm，测量膜片的位置由它两侧的电容固定板极检测出来。测量膜片的两电容固定极板的差动电容被放大电路线性地转换成4-20mA DC的二线制电流信号。

■主要技术指标
使用对象：液体、气体或蒸气
测量范围：DC 4-20mA
          L型低功耗（以下简称L型）为DC 0.8-3.2V
          M型低功耗（以下简称M型）为DC 1-5V
供电电源：典型的电源电压为DC 24V，变送器不带负载时，工作电源可为DC12-45V
          L型的工作电压范围为DC 5-12V
          M型的工作电压范围为DC 8-12V。
负载范围：L和M型的负载阻抗为10KΩ

指标表头：现场指示表尺寸为50.8mm,指示精度±2%。
耗电：只对L、M型而言，在通常工作条件下，L型为1.5mA、M型为2.0mA.
防爆：
·美国工厂联合会（FM）鉴定认可用于：
I级：1、2区，B，C，D组。
II级：1、2区，E，F，G组
III级：1、2区（通用型）
·加合大标准协会（CSA）鉴定认可用于：
I级： 2区，A，B，C，D组。
I级： 1区， C，D组。
II级：1、2区，E，F，G组
III级：危险场所
·本质安全鉴定认可：
当和认可的安全栅接成系统时，提供所选定的级，区和组的FM或CSA证书（任选）
标准FM隔爆的标记，可按所选定的证书调换相应的标记。
·中华人民共和国“国家级仪器仪表防爆安全监督检验站”（NEPSI）--上海工业自动化仪表研究所
鉴定认可符合：
隔爆型：Ex d II CT6
   合格证号：GYB91191
             GYB91192(带指示表)
本质安全型：Ex ia II CT6
  合格证号：GYB91193
            GYB91194（带指示表）
量程和零件：外部连续可调
正负迁移：最大正迁移量为500%，最大负迁移量为600%，DP√ΔP型的零位正、负迁移量为流量量程的±10%。
          AP型只有最大正迁移量，且为500%。
温度范围：放大器工作温度-29～93℃，DP√ΔP的放大器
          工作温度-29～66℃
充硅油测量元件的工作温度：-40～104℃
充惰性油量测量元件的工作温度：-18～71℃
贮藏温度：-51～121℃
静压及过载压力极限：
DP型单向过载压力为0-13.79Mpa时，变送器不会损坏，工作静压范围3.45～13.79Mpa。
HP型单向过载压力为0-31Mpa时，变送器不会损坏，工作静压范围3.45-31Mpa。
AP型，压力在0-13.8Mpa时，不会损坏变送器，工作压力范围在0到最高量程。
GP型对对量程直到6.9Mpa的变送器，过载压力为0-13.8Mpa，对于量程是41.37Mpa的变送器，过载压力为0-51.7Mpa。在上述情况下，变送器不会损坏。工作压力范围是从3.45Mpa起到变送器测量范围的上限值。
所在型号的变送器其压力容室的耐压均为68.95Mpa。
温度范围：变送器相对湿度为1-100%。
容积变化量：小于0.16cm3
阻尼时间：阻尼时间常数在0.2-1.67s内连续可调。灌充其它惰性油时，时间常数稍大些。
启动时间：2S，不需要预热。
          在无迁移、标准参比条件，充硅油和隔离膜片是316LSST不锈钢的情况下其性能。
精度：精度包括线性、变差和重复性在内，见品种规格表。
线性*：为精度之半。
滞后*：为线性误差之半，范围5等于线性误差。
      *仅对DP型低中高差压变送器而言。
不灵敏区：无
稳定性：六个月内不超过变送器的精度。
温度影响：在最大量程下（例如范围0-37.29Mpa）
·零位误差为量程的±0.5%/55℃
·总误差（包括量程和零位误差---以下相同）为±1%/55℃
·注意：1151DP3为上述影响的二倍。
·1151DR2在最大量程（0-7.46Kpa）下零位误差为量程的±1%/28℃，总误差为量程的1%/28℃。
·对DP√ΔP型变送器在高量程下，只考虑总误差，其值为±1%/55℃，对于范围3，其值为±2.5%/55℃
在最小量程下（例如范围4的0-6.22Kpa）
·零位误差量程的±3%/55℃
·总误差为±3.5%/55℃
·注意：1151DP3为上述影响的二位。
静压影响：DP,DP√ΔP,HP,DR型的静压影响见下表
过载压力影响：对GP,AP型变送器来说，在不同测量范围的高量程下，按“功能规范”项目中的规定超压时，其超压误差不大于0.25%。
振动影响：在任何方向上，振动频率到200HZ时，所引起的误差为最大范围的±0.05%/g
电源影响：小于输出范围的±0.05%/V。
负载影响：电源稳定时，无负载影响
安装位置影响：当测量膜片未垂直安装时，可能生生不大于0.24Kpa零位误差，此误差可通过调零来消除，对量程无影响。
结构材料：包括压力容室、接头、泄放阀和隔离膜片等接液材料见各种型号的“订货型号规格”表。接触介质的O形圈为氟橡胶，螺栓为碳钢镀隔，放大器的电气腔室为低铜铝合金（NEMA4），表面涂层为环痒树脂（Epoxy-Polyester）.
导压连接件：在接头上的连接孔为1/2NPT锥管螺纹，在压力容室（法兰）上的连接螺孔为1/4NPT。
其中心距见各种型号的外形尺寸图。
放大器的电气腔室的连接口的螺孔为1/2NPT（锥管螺纹）
重量：约5.44kg（不包括应带的附件）

1151 DP 1151√ΔP				1151HP		1151DR
测量范围代号				测量范围代号		测量范围
4,5	3,6,7,8	4,5,6,7,8	3	4,5,6,7		2
零位误差		量程误差		零位误差	量程误差	零位误差	量程误差
≤±0.25%	≤±0.5%	≤±0.25%	≤±0.5%	≤±0.2%	≤±0.25%	≤±1.0%	≤±0.25%
每13.9Mpa		每6.9Mpa		每13.9Mpa	每6.9Mpa	每6.9Mpa

■品种规格

品种型号规格	测量范围	精度	稳定性
1151DP低中高差压变送器(461/293)	0-1.24～186.46 Kpa	±0.2%	＜±0.2%/6个月
1151DP大差压变送器(461/293)	0-117.2 Kpa～6.89 Mpa	±0.25%	＜±0.25%/6个月
1151HP高静压差压变送器(461/294)	0-6.22 Kpa～2.07 Mpa	±0.25%	＜±0.25%/6个月
1151DP√ΔP流量变送器(461/299)	0-1.24 Kpa～186.45 Mpa	±0.25%	＜±0.25%/6个月
1151GP压力变送器(461/295)	0-1.24 Kpa～41.37 Mpa	±0.25%	＜±0.25%/6个月
1151GP/DP远付差压压力变送器(461/300)	0-6.22 Kpa～6.89 Mpa	±0.25%	＜±0.25%/6个月
1151AP绝对压力变送器(461/295)	0-6.77 Kpa～6.89 Mpa	±0.25%	＜±0.25%/6个月
1151LT法兰式液位变送器(461/297)	0-6.22 Kpa～689.48 Mpa	±0.25%	＜±0.25%/6个月
1151DR微差压力变送器(461/296)	0-0.12 Kpa～1.49 Mpa	±0.50%	＜±0.50%/6个月
1151DP低功耗变送器	测量范围、精度、稳定性与相应品种等同

注：法兰式液位变送器，有平法兰和插入式法兰，安装法兰有3#和4#、150#（工作压为1.89 Mpa）和300#（工作压力为4.95 Mpa）四种组合可供用户选用。接液材料除316不锈钢之外，还有哈氏合金、蒙耐尔和钽，可使用于腐蚀性介质中。
1151DP/GP型压力/差压变送器配上1199型远传密封装置后，可避免被测介质直接与变送器的隔离膜片接触，提供了一种可靠的测量方法。
□订货须知
要本部分中列出了各种型号1151变送器的实物外形图，外形尺寸、安装形式、零件装配和订货型号规格。供系统设计选型及订货时使用。
