1151DR型微差压变送器

1151DR型微差压变送器
■外形尺寸

1.名牌（量程零位调整时卸开）
2.泄放阀
3.压力容室，可翻转
4.1/4”-18NPT锥管螺纹，装泄放阀（上面或下面用）
5.接头上引压连接孔为1/2”-14NPT锥管螺纹
6.不用接头时压力容室上有1/4”-18NPT锥形螺纹孔，供引压连续用
7.1/2”-14NPT锥管螺纹用于电线导管连接（二处）

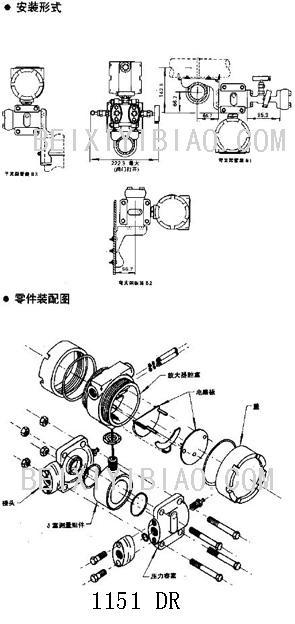

■安装形式及零件装配图

■订货型号规格

1151DR型	微差压变送器
	代号	测量范围
	2	0~0.12到0～14.9 Kpa
		代号	输出
		F	4-20mA DC
			代号	结构材料
				压力容室和接头		泄放阀	隔离膜片
			12	碳钢镀镉		316SST	316L SST
			22	316 SST		316SST	316L SST
				代号	选作项目（参见本部分最后一节）
				M1	线性指示表，0～100%刻度
				M2	平方根指示表，0～100%流量刻度
				B1	管装弯支架（Φ51mm管子）
				B2	板装弯支架
				B3	管装弯支架（Φ51mm管子）
				D1	泄放阀在压力容室侧上部
				D2	泄放阀在压力容室侧下部
1151HP 4 E 12 M1B1D1 变送器完整型号

注：·其它选用项
全部1151型变送器选用项目可参见本部分最后一节，这些项目包括全部的选用材料，输出等内容。任何一种选用项目可用代号的形式加上述表格未尾字母代号表示的“变送器完整型号”之后即可。
如例：1151DP4E12 M1B1D1
·三通阀组必须另行订货，本厂配套
型号：GT3-1 不锈钢
