1151DP/GP型差压、压力变送器（带1199远传膜片）

编号:

型号:

类别:差压变送器

1151 DP/GP型变送器带上1199型远传膜片装置（其种类详见表1～5、9～11）后，就成为1151DP/GP型远传压力变送器（见外型图及其零件图）
■外形尺寸

■安装形式

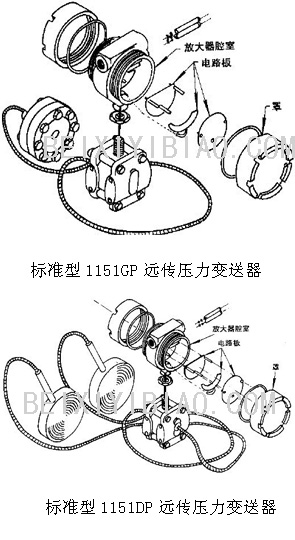

■零件装配图

这种1151DP/GP远传压力变送顺给用户提供了一种避免被测介质直接与变送器的隔离膜片接触的可靠的测量方法。它适用于下面几种情况：
·被测介质对变送器接头和压力传感有腐蚀性作用时
·需要将高温被测介质与变送器隔离时
·被测介质中有固定悬浮物或高粘度易堵塞变送器的接头时
·被测介质因环境温度或流程温度变化出现固定化或结晶时
·更换被测介质需要冲洗而不会交混时
·必须保持卫生条件（防污染）时
带1199远传膜片的1151DP/GP型远传压力变送器，仍具有1151DP/GP型压差压变送器各种特点。各种1199型远传装置的类型，供用户选型，订货时查阅，此外，还应从表15中选择适合的变送器和从表10，11，12中选择所需的毛细管，填充液一起配合使用。
■1199RTW型订货规格表

1199RTW	螺纹安装远传膜片装置
	代号	清洗连接孔
	11	无
	21	有
		代号	远传装置膜片材料
		A	316LSST
		B	哈氏合金C 276
		C	钽
			代号	结构材料
			11	上套为316SST安装环为碳钢，垫圈为白色石棉
				代号	下套材料
				A	316SST
				B	哈氏合金C
				C	碳锅（电镀）
					代号	引压连接孔
					11	1/4”NPT（锥管螺纹）
					12	3/8”NPT（锥管螺纹）
					13	1/2”NPT（锥管螺纹）
					15	1”NPT（锥管螺纹）
					17	1-1/2”NPT（锥管螺纹）
						（不带清洗备孔）
1199TRW 11 A 11 A 17 远传装置完整型号（典型）

■1199PFW型订货规格表

1199PFW	扁平式远传膜片装置
	代号	远传法兰规格
	11	标准3”，最大工作压力，按ASA法兰耐压等级规定
		代号	远传装置膜片材料
		A	316LSST
		B	哈氏合金C
		C	钽
			代号	远传法兰材料
			11	316SST
1199PFW 11 A 11 远传装置完整型号（典型）

适用于150#、300#和600#额定压力等级的法兰

■1199PRW型订货规格表

1199RFW型	法兰安装远传膜片装置
	代号	法兰安装远传膜牌装置
	11 21	无有
		代号	远传装置膜片材料
		A B C	316LSST 哈氏合金C 钽
			代号
			11	上套为316SST，上套法兰为碳钢镀镉，密封垫圈为白色石棉
				代号	下套尺寸和材料
				A21 B21 E21 A41 B41 E41 A51 B51 E51 A71 B71 E71 A22 B22 E22 A42 B42 E42 A52 B52 E52 A72 B72 E72 A24 B24 E24 A44 B44 E44 A54 B54 E54 A74 B74 E74	1” 150* 316SST 1” 150* 哈氏合金C 1” 150* 碳钢 1-1/2” 150* 316SST 1-1/2” 150* 哈氏合金C 1-1/2” 150* 碳钢 2” 150* 316SST 2” 150* 哈氏合金C 2” 150* 碳钢 3” 150* 316SST 3” 150* 哈氏合金C 3” 150* 碳钢 1” 300 316SST 1” 300 哈氏合金C 1” 300 碳钢 1-1/2” 300 316SST 1-1/2” 300 哈氏合金C 1-1/2” 300 碳钢 2” 300 316SST 2” 300 哈氏合金C 2” 300 碳钢 3” 300 316SST 3” 300 哈氏合金C 3” 300 碳钢 1” 600* 316SST 1” 600* 哈氏合金C 1” 600* 碳钢 1-1/2” 600* 316SST 1-1/2” 600* 哈氏合金C 1-1/2” 600* 碳钢 2” 600* 316SST 2” 600* 哈氏合金C 2” 600* 碳钢 3” 600* 316SST 3” 600* 哈氏合金C 3” 600* 碳钢
1199RFW A 11 A71 远传型装置完整型号（典型）

注：*-在38℃时最大工作压力为1.97Mpa
**-在38℃时最大工作压力为5.1Mpa
***-在38℃时最大工作压力为9.9Mpa

管道名义尺寸	额定压力等级	D(MM)	H(mm)	D(mm)	螺栓孔
管道名义尺寸	额定压力等级	D(MM)	H(mm)	D(mm)	分布直据mm	数量	孔径mm
1”	150	108(4)	14.3（9/16”）	Φ66.5	Φ79.4（31/8”）	4	Φ15.7
1”	300 600	Φ124(4)	17.5（11/16”）	Φ66.5	Φ88.9	4	Φ19.1
11/2”	150	Φ127	17.5（11/16”）	Φ78.7	Φ98.4	4	Φ15.7
11/2”	300 600	Φ156(6)	20.6（13/16”） 22.2（7/8”）	Φ78.7	Φ114.3	4	Φ15.7
2”	150	Φ152	19.1（3/4”）	Φ95.25	Φ120.7	4	Φ19.1
2”	300 600	Φ165(6)	22.2（7/8”） 25.4（1”）	Φ95.25	Φ127	4	Φ19.1
3”	150	Φ190(7)	23.8（15/16”）	Φ127	Φ152.4	4	Φ19.1
3”	300 600	Φ210(8)	28.6（11/8”） 31.8（11/4”）	Φ127	Φ168.3	8	Φ22.4

注：150#（工作压力为1.97Mpa）,300#(工作压力为5.1Mpa)，600#（工作压力为9.9Mpa）。

■1199EFW型订货规格表

1199EFW	插入式远传膜片装置
	代号	输入筒直径和接液部材料
	11 12 13 14	3”316SST不锈钢 3”哈氏合金C包镀层不锈钢 4”316 SST不锈钢 4” 哈氏合金C包镀层不锈钢
		代号	膜片材料
		A B C	316SST 哈氏合金C 钽
			代号	插入筒长度
			20 40 60	50.8mm 101.6mm 152.4mm
				代号	法兰规格和材料
				A11 A12 A13	150#有镀层碳钢，最大工作压力=1.97Mpa 300#有镀层碳钢，最大工作压力=5.1Mpa 600#有镀层碳钢，最大工作压力=9.9Mpa
1199EFW 11 A 20 A11 远传装置完整型号（典型）

注：A11、A12、A13的最大工作压力是在38℃时，*对4”插入筒无600*规格

管道名义尺寸	额定压力等级	上套法兰的参数				螺栓孔
管道名义尺寸	额定压力等级	外径D(MM)	厚度H (mm)	螺孔直径 D(mm)	数量	螺孔分布直径mm	孔径mm
76.2 （3”）	150 300 600	190（71/2”） 210（81/4”） 210（81/4”）	23.8（15/16”） 28.6（11/8”） 31.8（11/4”）	Φ19.1（0.75”） Φ22.4（0.88”） Φ22.4（0.885”）	4 8 8	Φ152.4（6”） Φ168.3（65/8”） Φ168.3（65/8”）	72.9
101.6（4”）	150 300 600	22.8（9”） 254（10”） 273（103/4”）	23.8（15/16”） 31.8（11/4”） 31.8（11/2”）	Φ19.1（0.75”） Φ22.4（0.88”） Φ25.4（1.0”）	8 8 8	Φ190（71/2”） Φ200（77/8”） Φ215.9（81/2”）	96.0

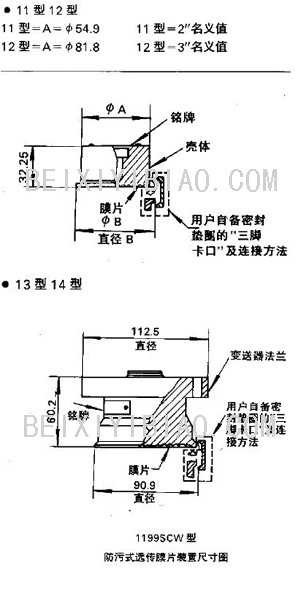

■1199SCW型订货规格表

1199SCW	防污式远传膜片装置
	代号	远传法兰规格
	11 12 13 14	2#三脚卡口带毛细管型 3#三脚卡口带毛细管型 2#三脚卡口带毛细管型 3#三脚卡口带毛细管型
		代号	膜片材料
		A	316SST
			代号	壳体材料
			11	316SST
1199SCW 11 A 11 远传装置完整型号（典型）

注：最大工作压力2.4Mpa

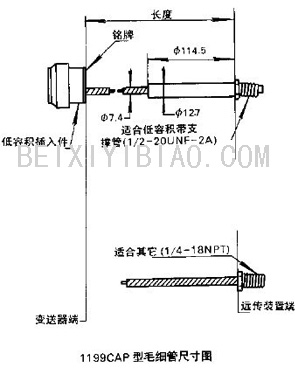

■1199CAP型订货规格表

1199CAP	毛细管
	代号	毛细管材料和尺寸
	11 13	316SST，内径为Φ0.71mm 316SST，内径为Φ0.71mm
		代号	变送顺端配件
		A	低容积法兰，316SST
			代号	壳体材料
			05 10 15 20 25	1.524米 3.048米 4.572米 6.096米 7.620米
				代号	远传法半端配件
				A C	1/2-20UNF-2A螺纹，适用于RFW、RTW、SCW、EFW 1/2-20UNF-2A螺纹，适用于RFW、RTW、SCW、EFW
					代号	保护套管
					11 12	铠装300SST系列不锈钢 PVC护套，铠装300SST系列不锈钢
1199CAP 11 A 15 A 11 典型型号

■1199CLC型订货规格表

1199CLC	配耦接头
	代号	配耦接头配件材料和尺寸
	11	316SST 不锈钢，内径为Φ0.71mm
		代号	变送器端配件
		A	低容积法兰，316SST
			代号	配耦段长度（两配件之间）
			20 40	50.8mm 101.6mm
				代号	远传装置配件
				A00 B00	1/2-20UNF-2A螺纹，316SST 不锈钢 1/2-20UNF-2A螺纹，316SST 不锈钢
1199CLC 11 A 40 A00 典型型号

注：带配耦接头的远传DD/GP变送器一定要使用安装架，不要与PFW型的扁平式远传法兰连用。

■远传膜片装置中填充液订货规格表

代号	远传填充液+	比重	温度稳定范围
DC200	DC200硅油	0.934	-40～149℃
DC704	DC704硅油	1.07	15～315℃
C51734-0001	惰性油	1.85	-45～177℃
SYL800	SYL800硅油	0.934	-45～205℃
SYLXLT	SYLXLT硅油	0.85	-73～135℃

DC200—典型型号

注：*不能用于测量真空
+测真空时温度极限应降低

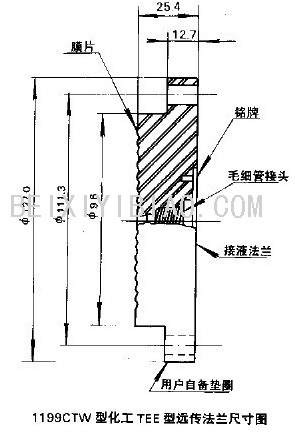

■1199CTW型订货规格表

1199CTW型	化工TEE型远传法兰
	代号	类型
	11	标准，最大工作压力6.89Mpa
			膜片材料和厚度
		A B	316LSST不锈钢，厚度0.076mm 哈氏合金C-276
			代号	接液法兰材料
			11	316SST不锈钢
1199CTW 11 A 11 远传装置完整型号（典型）

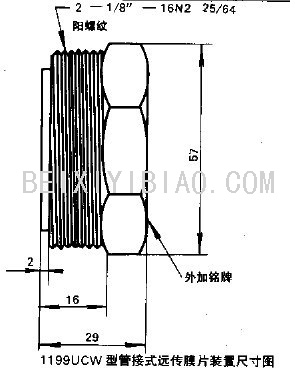

■1199UCW型订货规格表

1199UCW型	管接式远传法兰
	代号	O型圆材料
	11	聚四氟乙稀，最高工作压力13.78Mpa
		代号	膜片材料
		A	316LSST不锈钢，
			代号	带螺母接液壳体材料
			11	316SST不锈钢
1199UCW 11 A 11 典型型号

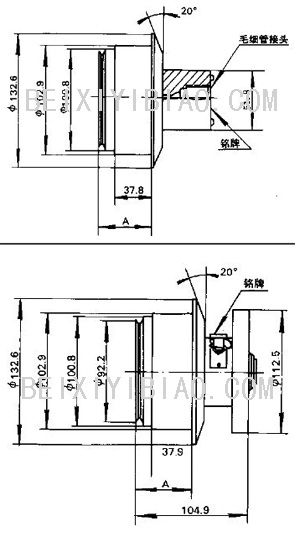

■1199SSW型订货规格表

1199SSW	防污染槽罐用销式远传法兰
	代号	样式
	12 14 22 24	毛细管结构—伸长50.8mm 配耦结构—伸长50.8mm 毛细管结构—伸长152mm 配耦结构—伸长152mm
		代号	膜片材料/O型圈材料
		A	316LSST不锈钢/乙稀-丙烯橡胶
			代号	接液壳体材料
			11	316SST不锈钢
1199SSW 12 A 11 远传装置典型

延伸长度	A
50.8	53.6
152	155.2

■配1199的1151DP/GP变送器订货标志方法

1151DP型	带远传的差压变送器
1151GP型	带远传的差压变送器
	代号	测量范围
	4 5 6 7 8	0-6.22至0-37.29Kpa 0-31.1至0-186.45 Kpa 0-117.21至0-689.48 Kpa 0-0.345至0-2.07 Mpa 0-1.172至0-6.895Mpa
		代号	输出
		E	4-20mA DC带有可调阻尼
			代号	压力容室插塞隔离膜片
			12 22	碳钢镀镉 316SST 316LSST 316SST 316SST 316LSST
				代号	远传法兰
				S1 S2	一个远传法兰根据表5、6、7、8和9……订货二个远传法兰
					代号	选件
					M1 M2 B1 B2 B3	0-100%线性刻度现场指示表 0-100%平方根刻度现场指示表（1151DP选用）弯支架板装（Φ51mm管子）弯支架板装平支架板装（Φ51mm管子）
1151GP 6 E 12 S1 B1 变送器完整型号（典型）
