3151DP/GP型远传差压、压力变送器

3151DP/GP型远传差压、压力变送器
　　3151DP/GP型变送器带上1199型远传密封装置（其种类见表1～7）后，就成为3151DP/GP型远传压力变送器。

带两个远传装置部件的标准3151DP差压变送器

带远传装置部件的标准型3151GP压力变送器
　　这种3151DP/GP远传差压、压力变送器给用户提借了一种避免被介质直接与变送器的隔离膜 片接触的测量方法。它适用于下面几种情况：被测介质对变送器接头和压力传感器有腐蚀作用时。
1.需要将高温被测介质与变送器隔离时。
2.被测介质中有固体悬浮或高粘度易堵塞变送器的接头时。
3.被测介质因环境温度或程度变化出现固定化或结晶时。
4.要换被测介质需要冲洗而不会交混时。
5.必须保持卫生条件（防污染）时。
6.3151DP/GP带上1199的远传压力变送器，仍具有3151DP/GP型差压、压力变送器的各种特点。
注意：下出给出的各种带有1199型远传装置的类型的变送器，供用户选型，订货时查阅。此外，还应从表5、6中选择所需的毛细管，填充液一起配合使用。

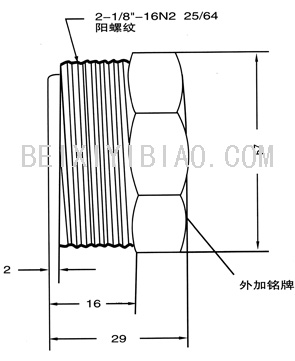

表1螺纹安装远传法兰订货规格表

1199RTW型	螺纹安装远传法兰
	代号	清洗连接孔
	11 21	无 有
		代号	远传装置膜片材料
		A B C	316L SST 哈氏合金C-276 钽
			代号	结构件材料
			11	上套为316SST 安装环为碳钢，垫圈为白色石棉
				代号	结构件材料
				A B C	316L SST 哈氏合金C-276 钽
					代号	引压连接孔
					11 12 13 15 17	1/4’NPT(锥管螺纹) 3/8’NPT(锥管螺纹) 1/2’NPT(锥管螺纹) 1’NPT(锥管螺纹) 1-1/2’NPT(锥管螺纹)
1199RTW	11	A	11	A	17

表2、1199RFW型法兰安装远传法兰

1199RFW	螺纹安装远传法兰
	代号	清洗连接孔
	11 21	无 有
		代号	远传装置膜片材料
		A B C	316L SST 哈氏合金C-276 钽
			代号	结构件材料
			11	上套为316SST 安装环为碳钢，垫圈为白色石棉
				代号	结构件材料
				A21 B21 E21 A41 B41 E41 A51 B51 E51 A71 B71 E71 A22 B22 E22 A42 B42 E42 A52 B52 E2 A72 B72 E72 A24 B24 E24 A44 B44 E44 A54 B54 E54 A74 B74 E74	1” 1” 1” 1-/2” 1-/2” 1-/2” 2” 2” 2” 3” 3” 3” 1” 1” 1” 1-/2” 1-/2” 1-/2” 2” 2” 2” 3” 3” 3” 1” 1” 1” 1-/2” 1-/2” 1-/2” 2” 2” 2” 2” 2” 3”	150# 150# 150# 150# 150# 150# 150# 150# 150# 150# 150# 150# 300# 300# 300# 300# 300# 300# 300# 300# 300# 300# 300# 300# 600# 600# 600# 600# 600# 600# 600# 600# 600# 600# 600# 600#		316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢 316SST 哈氏合金C 碳钢
1199RFW	11	A	11	A17	←变送器完整型号

注：150#（工作压力为1.97Mpa）,300#（工作压力为5.2Mpa）,600#（工作压力为9.9Mpa）
3151PFW型扁平式远传法兰
(1199RFW型法兰安装远传法兰)

管道名义尺寸	等级法兰	D(mm)	H(mm)	D(mm)	螺栓孔
					分布直径mm	数量	孔径mm
	150#	Φ108	14.3(9/16”)	Φ66.5	Φ79.4	4	Φ15.7
1”	300# 600#	Φ124	17.53(11/16”)	Φ66.5	Φ88.9	4	Φ19.1
1 1/2”	150# 300# 600#	Φ127 Φ156	17.53(11/16”) 20.6(13/16”) 22.2(7/8”)	Φ78.7 Φ78.7	Φ98.4 Φ114.3	4 4	Φ15.7 Φ22.4
2”	150# 300# 600#	Φ152 Φ156	19.1(3/4”) 22.2(7/8”) 25.4(1”)	Φ92.25 Φ92.25	Φ120.7 Φ127	4 4	Φ19.1 Φ19.1
3”	150# 300# 600#	Φ190 Φ210	23.8(15/16”) 28.6(1 1/8”) 31.8(1 1/46”)	Φ127 Φ127	Φ152.4 Φ168.3	4 4	Φ19.1 Φ22.4

注：150#（工作压力为1.97Mpa）,300#（工作压力为5.2Mpa）,600#（工作压力为9.9Mpa）
3151EFW型插入式远传法兰

表3、扁平式远传法兰订货规格表

1199PFW型	扁平式远传法兰
	代号	扁平式远传传法兰
	11	标准3”，最大工作压力，按ANSI法兰耐压等级规定
		代号	远传法兰膜片材料
		A B C	316L SST 哈氏合金C-276 钽
			代号	远传法兰材料
			11	316SST
1199PFW	11	A	11	←典型型号










表4、插入式远传法兰订货规格表

1199EFW型	插入式远传法兰
	代号	插入筒直径和接部材料
	11 12 13 14	3#  316SST 不锈钢 3#  哈氏合金C包镀层不锈钢 4#  316SST 不锈钢 4#  哈氏合金C包镀层不锈钢
		代号	膜片材料
		A B C	316SST 哈氏合金C 钽
			代号	插入筒长度
			20 40 60	50.8mm 101.6mm 152.4mm
				代号	法兰规格和材料
				A11 A12 A13	150#有镀层碳钢，最大工作压力=19.7Mpa 300#有镀层碳钢，最大工作压力=5.1Mpa 600#有镀层碳钢，最大工作压力=9.9Mpa
1199EFW	11	A	20	A11	←典型型号

管道名义尺寸	额定工作压力	上套法兰的参数					插入筒直径mm
		外径mm	厚度mm	螺孔直径	数量	螺孔分布直径
76.2（3”）	150# 300# 600#	190(7½”) 210(8¼”) 210(8¼”)	23.8(15/16”) 28.6(1-1/8”) 31.8（1¼”）	Φ19.1（0.75”） Φ22.4（0.85”） Φ22.4（0.88”）	4 8 8	Φ152.4(76”) Φ168.3(6-5/8”) Φ168.3(6-5/4”)	72.9
101.6（4”）	150# 300# 600#	228.6(9”) 254(10”) 273(10¾)	23.8(15/16”) 31.8(1¼) 38.1（1½”）	Φ19.1（0.75”） Φ22.4（0.88”） Φ25.4（1.0”）	8 8 8	Φ19.1(7½”) Φ200 (7-7/8”) Φ215.9(8½”)	96.0

3151CTW型化工型远传法兰

表5毛细管订货规格表

1199CAP型	毛细管
	代号	清洗连接孔
	11 13	316SST，内径为Φ0.17mm 316SST，内径为Φ0.17mm
		代号	变送器端配件
		D	1/2-20unf-2A螺纹
			代号	毛细管长度
			05 10 15 20 25	1.524米 3.804米 4.572米 6.096米 7.620米
				代号	远传法兰端配件
				A C	1/2-20UNF-2A螺纹，适用于RFW,SCW,EFW 1/2-20UNF-2A螺纹，带支撑管，适用于PFE,CTW,UCW
					代号	保护套管
					11 12	铠装300SST系列不绣钢 PVC护套，铠装铠装300SST系列不绣钢
1199CAP	11	D	15	A	11	←典型型号

表6远传填充液订货规格表

代号	远传填充液	比重	温度稳定范围
DC200	DC200硅油	0.934	-40～149℃
DC704	DC704硅油	1.07	15～315℃
C51734-0001	惰性油	1.85	-40～149℃
SYL800	SYL800硅油	0.934	-45～177℃
SYLXLT	SYLXLT硅油	0.85	-45～135℃

注：测真空是温度极限应降低，不能用于测量真空。
表7化工-T-型远传法兰充液订货规格表

1199CTW型	化工    T    型远传法兰
	代号	类型
	11	标准，最大工作压力为6.89Mpa
		代号	膜片材料和厚度
		A B C	316LSST 不锈钢 哈氏合金OE”C-276 钽
			代号	接液法兰材料
			11	316LSST 不锈钢
1199CTW型	11	A	11	←典型型号

表8管拉式远传法兰

1199UCW型	管接式远传法兰
	代号	O型圈材料
	11	聚四氟乙稀，最高工作压力13.78Mpa
		代号	膜片材料
		A	316LSST不锈钢
			代号	带螺母接液壳体材料
			11	316SST 不锈钢
1199UCW型	11	A	11	←典型型号

表9防污染槽罐用铲型远传法兰订货规格表

1199SSW型	防污染槽罐用销式远传法兰
	代号	式样
	12 14 22 24	毛细管结构-伸长50.8mm 配偶结构-伸长50.8mm 毛细管结构-伸长152mm 配偶结构-伸长152mm
		代号	膜片材料/O型圈材料
		A	316LSST不锈钢/乙稀-丙烯橡胶
			代号	接液壳体材料
			11	316SST 不锈钢
1199SSW型	12	A	11	←典型型号

表10　变送器定货型号规格表

3151DP型	带远传法兰差压变送器
3151GP型	带远传法兰压力变送器
	代号	测量范围
	3	0-0.12～7.5 KPA
	4	0-0.40～40 KPA
	5	0-2～200 KPA
	6	0-7～700 KPA
	7	0-21～2100 KPA
	8	0-70～7000 KPA
		代号	输出
		A	4-20mA     带有HART协议的数字信号
			代号	材料结构
				压力容室		泄放阀     隔离膜片			填充液
			53	碳钢镀镍		316SST		哈氏合金C-276	硅油
			54	碳钢镀镍		316SST		蒙耐尔合金
			55	碳钢镀镍		316SST		钽
			22	316SST		316SST		316LSSR
			23	316SST		316SST		哈氏合金C-276
			24	316SST		316SST		蒙耐尔合金
			25	316SST		316SST		钽
			33	哈氏合金C		哈氏合金C		哈氏合金C-276
			35	哈氏合金C		哈氏合金C		钽
			44	蒙耐尔合金		蒙耐尔合金		蒙耐尔合金
			83	碳钢镀镍		哈氏合金C		哈氏合金C-276
			73	316SST		哈氏合金C		哈氏合金C-276
			1A	碳钢镀镍		316SST		316SST	硅油
			2A	316SST		316SST		316SST
			5B	碳钢镀镍		316SST		哈氏合金C-276
			2B	316SST		316SST		哈氏合金C-276
			3B	哈氏合金C		哈氏合金C		哈氏合金C-276
			5D	碳钢镀镉		316SST		钽
			2D	316SST		316SST		钽
			3D	哈氏合金C		哈氏合金C		钽
			8B	碳钢镀镍		哈氏合金C		哈氏合金C-276
			7B	3166SST		哈氏合金C		哈氏合金C-276
				代号	压力容室      插塞      隔离膜片
				22	316SST      316SST     316SST
					代号	远传法兰
					S1	1个远传法兰
					S2	2个远传法兰
					S…..	根据表5、6、7、8、9….用户要求
						代号	安装托架			可选
						M11	LCD线形指示表头			可选
						B1	弯支架管装2’’管			可选
						B2	弯支架板装			可选
						B3	平支架管装2’’管			可选
3151GP型	6	A	22	S1	M11	B1	←典型型号
