1151 SMART智能式变送器
编号:
型号:
类别:压力变送器
1151 SMART智能式变送器
1151 SMART型智能式变送器是引进美国Rosemount 公司带微机智能式现场使用的一种变送器，是继普通型1151变送器系列之后发展起来的一种新颖完善的变送器，它有如下特点：
·带单片微机，因此功能强、灵活性高
·性能优越，可靠性高
·测量范围：从0-1.24Kpa到0～41.37Mpa
·一体化的零位和量程按钮
·具有自诊断能力
·带不须电池而工作的不易失的只读存贮器
·可与286型远传通讯器，RS3集散系统和RMV9000过程控制系统进行数字通讯而不需中断输出信号
·有成套改装组件可方便地将普通型模拟式1151变送器改装成智能式1151变送器，详见产品说明书461/298
·采用HART通讯规约。
■软件功能
1151型智能式变送器在设计上，可以利用Rosemount集散系统和268远传通讯器来对其进行远程测试和组态。
·通讯
1151智能式变送器是按HART规约来进行通讯的，这种通讯是以HART频率相移键控（FSK）技术为基础的，其通讯的方法是将一个高频信号叠加在4-20Mar 模拟输出信号上来实现的，采用这种技术使通讯和输出可以同时进行，又不影响回路的完整 性。
变送器的测试，组太和通讯格式等功能都可以在268型远传通讯顶部的显示屏上读出。
测试
1151智能式变送器除了能连续不断地进行自诊断外，还可通过268型通讯器进行所有的测试，其内容包括：268型远传通讯器进行所有的测试，其内容包括：268型通讯器自我测试，对变送器的测试，对整个回路的测试。
268型通讯器测试
268型通讯器测试时，先进行自我测试。如果在故障，在其屏幕上发出警告信息，这种测试还可使用户了解268型通讯器的显示屏幕和键盘上每只键的工作是否正常。
变送器的测试：
这种测试可以检查变送器的电子部件是否有故障。
回路测试：
在这种测试中，变送器本身成了一个电源，可输出4mA,20mA或两者之间的任何值。这样用户就可以验证整个回路的正确性或者回路中某个仪表（例如记录仪，测量仪表或其它指示仪表）工作的情况
组态：
1151智能式变送器的组态包括对若干种变送器信息的修改，这些信怎敢可分成两大类：一类是与变送器的输出有关的信息，另一类是只能提供变送器情况的信息。268型通讯器可让用户在其屏幕上了解到有关的输入信息，并可在键入前修改确认
离线数据；
该工两侧既可以用来储存变送器的组态信息，也可以提供离线输入的信息，此功能还可以将一台1151智能式变送器的组态数据复制到若干台1151型智能式变送器的组态数据复制到若干台1151型智能变送器中去，而不需要用手工逐次输入数据。图4表明了数据贮存的位置，以及268型通讯器与变送器之间的数据传输的情况。
改变输出：
这功能可以用来对那些与变送器输出有关的参数进行组态。
工程单位：
选择所需的工程单位
测量范围 ：
1151智能式变送器可用三种方法来重调测量范围。第一，只用268型通讯器的键盘，第二，用一外加压力源作为标准的参考值，用268型通讯器来确认4mA和20mA两点，第三，用一外加压力源作为标准参考值，用1151智能式变送器上的量程和零位按钮，而不接268型通讯器。
输出：
可选择线性或开方输出
阻尼:
根据回路的需要，可选用0～16秒的阻尼时间。
变送器情况的信息：
此功能可使用户改变下列信息：
位号：8字符长
说明：16字符长
信息：多用途的32字符长
日期
附加指示表
隔离膜片材料
灌充液类别
压力容室材料
泄放阀材料
O型圈材料
远传膜片的信息
·送数据
送数据功能是将268型通讯器的工作寄存器内的所有信息输入变送器中。由于所有数据一次立即送入，所以用户总能知道变送器的数据是否已被改变。
格式化
格式化功能用于变送器的初始设定和数字电路的维修。格式化菜单的顶部提供两个功能：特征化和数字的调整。
特征化：
虽然1151智能式变送器在工厂里已经特征化，但仍然有特征化功能。这种功能的应用是：当普通型1151变送器改成智能型时，必须进行特征化，这样特征化程序可以将知能型电路的输出调整到能正确反映原普通型1151的传感无件的输入。
数字调整：
此功能可使变送器完成特征化工作中进行数字式调校。数字调校包括两个独立的操作：①传感元件的调整，它是将过程参数的数字值精确地调整到压力输入值。②4-20mA的调整，它是对输出电路的调整。
1151智能式变送器除了具有用户可通过组态和格式化功能来改变的参数之外，还有用户无法改变的信息，例如传感元件的测量范围极限和变送器/通讯软件。
■原理框图
■主要技术指标
测量范围
测量范
围编号 |
1151DP差压 |
1151HP高静压差压 |
1151AP压力 |
1151GP液位 |
*1151LT |
|
3 |
0～7.46Kpa |
无 |
无 |
0～7.46Kpa |
无 |
|
4 |
0~37.29 Kpa |
0~37.29 Kpa |
0~37.29 Kpa |
0~37.29 Kpa |
|
|
5 |
0~186.45 Kpa |
0~186.45 Kpa |
0~186.45 Kpa |
0~186.45 Kpa |
0~186.45 Kpa |
|
6 |
0~689.48 Kpa |
0~689.48 Kpa |
0~689.48 Kpa |
0~689.48 Kpa |
0~689.48 Kpa |
|
7 |
0~2.07Mpa |
0~2.07Mpa |
0~2.07Mpa |
0~2.07Mpa |
无 |
|
8 |
0~6.89 Mpa |
无 |
0~6.89 Mpa |
0~6.89 Mpa |
无 |
|
9 |
无 |
无 |
无 |
0～20.68 Mpa |
无 |
|
0 |
无 |
无 |
无 |
0～41.37 Mpa |
无 |
量程比：6：1
使用对象：液体、气体、蒸气
输出信号：
4-20mA DC二线制信号，线性输出或开方输出的由用户选择
压力数字信号叠加在4-20mA信号上，适合于控制系统通讯。
供电电源：外部供电电源电压为12-45V DC（空载时）
负载特性：见下图
指示表头：可选用插入式旋转表头，其指示精度为±2%
防爆：美国工厂联合会（FM）鉴定认可用于：
I级：1、2区，B,C,D组。
II级：1、2区，E,F,G组。
III级：1、2区，（通用型）
NEMA4X（室外使用）
加拿大标准协会（CSA）鉴定认可用于：
I级：1、2区，B,C,D组。
I级：1区，C,D组。
II级：1、2区，E,F,G组。
III级：危险场所
CSA4型外壳工厂密封
本质安全鉴定认可：
当和认可的安全栅接成系统时，提供所选定的级、区和组的FM或CSA证书（任选）
中华人民共和国“国家级仪器仪表防爆安全监督检验站”（NEPSI）--上海工业自动化仪表研究所鉴定认可符合：
隔爆型：Ex d IICT6
合格证号：GYB911911 GYB91192(带指示表)
本质安全型：正在审定中
正、负迁移：最大负迁移为600%
最大正迁移为500%
工作压力和过压极限：
1151DP：任意一侧的单向受压从0～13.79Mpa变送器不会损坏。技术规范规定的静压为3.45～13.79Mpa
1151HP：任意一侧的单向受压从0～31.02Mpa变送器不会损坏。技术规范规定的静压为3.45～31.02Mpa
1151AP：变送器在0～13.79Mpa的受压下不会损坏。技术规范规定的工作压力为零到变送器的最大量程范围 。
1151GP：测量范围在6.9Mpa以下的变送器其过压范围为0～13.79Mpa，测量范围在20.68Mpa以下的变送器其过压为31.02Mpa，测量范围为41.37Mpa以下的变送器其过压力为51.71Mpa。在上述过压一情况下，变送器都不会损坏，技术规范规定的工作压力范围为3.45Kpa到变送器的最大测理范围的上限值，全部最程型号压力容室可承受68.95Mpa的压力。
温度范围：-40～85℃
传感无件（充硅油）：-40～104℃
传感无件（充惰性油）：-18～71℃
贮藏温度：-40～85℃
故障报警：当内部自诊断程序检测出故障或者要特征化时，则输出就会高于21mA
相对湿度:0～100%
启动时间：当阻尼最小时，其最大启动时间为2秒
容积吸收量：小于0.16cm3
阻尼时间：对每个阶跃输入变化时，模拟和数字的输出响应为0～16S，且可以0.1S增量进行调整，对整个变送器来说，还应加上传感元件的响应时间，所以充硅油传感远件的变送器为0.2S，充惰性油传感元件的变送器为0.4S。
以下数据的参比条件：零基准量程，数字调整 值为量程的终点值，灌充硅油，316L不锈钢隔离膜。
精度：线性输出：对于DP3、4、5，是±0.2%（其它测量范围为±0.25%）。此精度包括线性，滞后及重复性影响在内。
稳定性：对于DP3、4、5，为±0.2%，其它范围为±0.25%。
静压影响：（DP型变送器）
零位读差：最大量程为13.79Mpa的为±0.25%，但DP3型为±0.5%。此误差可以通过“经线”零点调整消除。
量程误差：可校正到输入量程的±0.25%/6.9Mpa。静压影响：（HP型变送器）
零位误差：静压为31.02Mpa时，为±0.25%，此误差可通过“在线”零点调整消除。
量程误码差：可校正到输入量程的±0.25%/6.9Mpa。
温度影响：在最大量程上
零位误差为±0.5%/56℃
零位、量程综合误差为±1%/56℃
零位量程的综合误差为±3.5%/56℃
测量范围3的误差是上述数字的一倍
振动影响：在任意方向上，振动频率为0～200Hz，为最大量程的±0.25%/g
电源影响：小于工作量程的0.005%/V
安装位置影响：零位可能产生不小于0.24Kpa的误差，可通过调零来消除，对量程无影响。
电磁干扰和射频干扰：
按SAMA PMC33.1,频率20～1000MHZ,进行测试，电场强度可高达30V/m。
工艺连接件：范围代号3、4、5的变送器，两个压力容室的中心连接螺孔的距离为54mm，大小为1/4-18NPT，而范围代号6、7的变送器螺孔距离则为55.6mm,大小为1/4-18NPT，范围代号8的变送器螺孔距离则为57.2mm，大小为1/4-18NPT。
范围代号3、4、5的变送器，其两个连接接头上的螺孔为1/2-14NPT，两个接头翻转安装，使两安装接头螺孔的中心距获得三种尺寸：50.8mm,54mm和57.2mm
电气连接：电气穿线口为1/2-14NPT锥管螺纹，检测口用小型香蕉插头（用小型香焦插头，Pomona2944,3690或与之相同的其它类型）。与268型远传通讯器连接的接头固定在端子上。
重量：AP,DP,GP和HP型的智能式变送器重量为5.7kg，不包括任选择和附件。

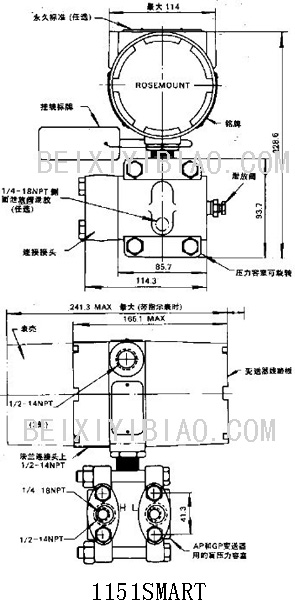

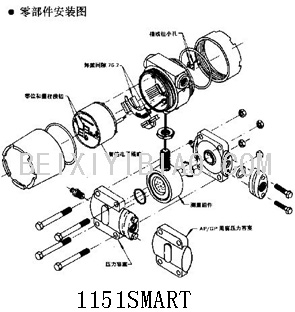

■外形及安装尺寸
■应用接线
■外形尺寸

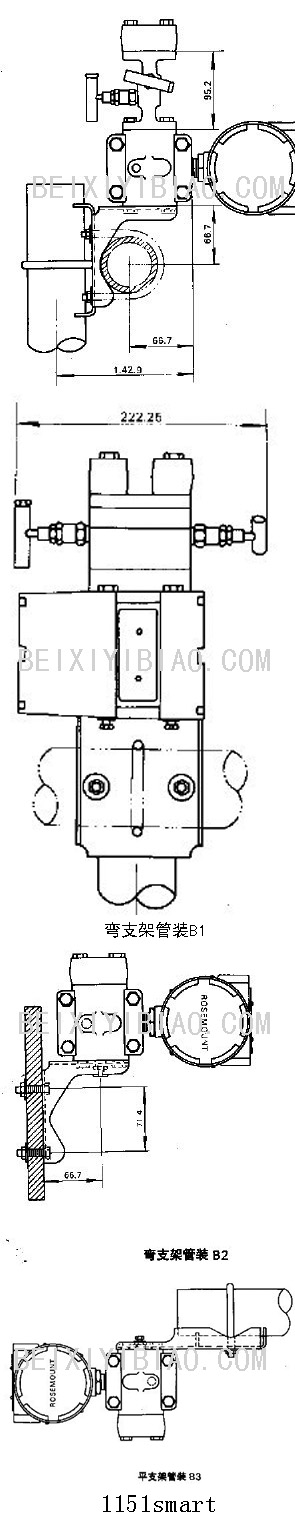

■安装形式
■订货须知
·标准组态
除特殊规格外，变送顺按下列组态出厂。
工作单位：测量范围3～6者用Kpa,测量范围7～0者用Mpa.
4mA:对应压力信号为0Kpa或0Mpa
20mA:对应测量量程的上限值
输出：线性
隔离材料：
传感膜盒填充液
压力容室材料：
O型圈材料： 由选择代号确定：
泄放阀：
指示表：
远传法兰：
标签：
注：用户可以提出特殊要求，工厂免费对上述各项进行组态。
