LZ系列 金属管转子（浮子）流量计

编号:

型号:

类别:金属管流量计

LZ系列 金属管转子（浮子）流量计

LZ系列
金属管转子（浮子）流量计
　　LZ型系列金属管转子（浮子）流量计，采用可变流通面积式测量原理进行计量，适用于测量液体、气体，被广泛的用于石油、化工、发电、制药、食品、水处理等以体的过程控制和计量。
　　LZ型系列金属管转子（浮子）流量计采用全金属结构，根据使用功能，分为：现场指示型、电远传型、耐腐型、高压型、保温夹套型、防爆型，输出信号有：4～20mA和0～10mA标准电流信号。通过输出信号，可以与电脑联网实现流量数据的远距显示、记录、调节、积算和控制。
本产品标准号：JB/T6844-93　Q/YXBM192-1997
本产品执行检定规程：JJG257-94转子流量计检定规程
产品展示

流量进出口位置及流向下→上

流量进出口位置及流向下→上横

流量进出口位置及流向左→右（右→左）

主要技术指标
精度等级：1.5、2.0、2.5
压力损失：6.5Kpa~38.2Kpa
流体温度：-80℃～400℃（内衬氟塑料为-80℃～90℃）
流体粘度：DN15≤5Mpa*s  DN20～DN150≤300*s
公称压力：PN1.6、PN2.5、PN4.0、PN6.3(≥PN10为特殊订货)
输出信号：二线制4～20mA或三线制0～10mA标准电流信号
显示：10位LCD显示瞬时、累积流量
调整方式：HALL开关、磁棒操作无需开盖即可调校
电源：24VDC  25mA
电信号温度影响：0.5%/10℃
负载电阻：4～20mA/500Ω  0～10mA/1.2KΩ
防爆等级：本安型ibIICT5  LB830S或配相同等级安全栅
隔爆型：dIIBT5
指示器防蚀类别：防尘防滴（IP65）
材质：SUS304或（特殊订货）SUS316L或哈氏合金或内衬氟塑料等

选型编码A
项目及内容 代码 举例
金属管转子(浮子)流量计 LZ                   LZ
公称通径（mm）
15
20
25
40
50
65
80
100
125
150
15
20
25
40
50
65
80
100
125
150		                 15
形状特征
流量进出口位置及流向  下→上
流量进出口位置及流向  下→上横
流量进出口位置及流向  左→右
流量进出口位置及流向  右→左
流量进出口位置及流向  下横→上横
A
B
C
D
E		               A
浮子材质
不锈钢 SUS304
不锈钢 SUS316L(特殊订货)
其他：用户指定需定制
0
1
9		             0
公称压力
PN1.6
PN2.5
PN4.0
PN6.3
其它
A
B
C
D
E		           B
精确度等级
1.5级
2.0级
2.5级
5
6
7		         6
显示方式
大开面指针式
大开面指针式+液晶（累积）+电远传
侧面型指针式
侧面型指针式+电远传
A
B
C
D		       B
阻尼
无
有
0
1		     0
流量范围
代码请见选型编码B（流量范围）		                     F
被测介质
液体
气体		                   0
1		 0

选型编码B（流量范围代码）
公称通径mm 代码 20℃ 101.325kpa 20℃空气 举例
15 A
B
C
D
E
F
G
H
I
J		 2.5～25L/h
4～40 L/h
6.3～63 L/h
10～100 L/h
16～160 L/h
25～250 L/h
40～400 L/h
60～600 L/h
63～630 L/h
80～800 L/h		 0.07～0.7N m³/h
0.11～1.1 N m³/h
0.18～1.8 N m³/h
0.28～2.8 N m³/h
0.4～4 N m³/h
0.7～7 N m³/h
1.0～10 N m³/h
1.6～16 N m³/h		 F
20 A
B
C		 0.16～1.6m³/h
0.25～2.5 m³/h
0.3～3 m³/h		 4.5～45 N m³/h
7～70 N m³/h
9～90 N m³/h
25 A
B
C
D
E
F		 0.1～1 m³/h
0.16～1.6 m³/h
0.25～2.5 m³/h
0.3～3 m³/h
0.4～4 m³/h
0.6～6 m³/h		 3～30 N m³/h
4.5～45 N m³/h
7～70 N m³/h
11～110 N m³/h
40 A
B		 0.6～6 m³/h
1～10 m³/h		 16～160 N m³/h
25～250 N m³/h
50 A
B
C
D
E		 0.63～6.3 m³/h
1.0～10 m³/h
1.2～12 m³/h
1.6～16 m³/h
2.0～20 m³/h		 10～180 N m³/h
25～250 N m³/h
40～400 N m³/h
65 A 2.5～25 m³/h 75～750 N m³/h
80 A
B
C
D		 2.5～25 m³/h
3.0～30 m³/h
4.0～40 m³/h
6.0～60 m³/h		 75～750 N m³/h
90～900 N m³/h
110～1100 N m³/h
100 A
B
C		 6.0～60 m³/h
8.0～80 m³/h
10～100 m³/h		 180～1800 N m³/h

125 A
B		 10～100 m³/h
12.5～125 m³/h		 250～2500 N m³/h
150 A
B		 12～120 m³/h
15～150 m³/h		 300～3000 N m³/h
注：（1）特殊流量范围可协商解决，代码为Z。
（2）对于其他特殊规格，本公司可协商解决。

外形及安装尺寸

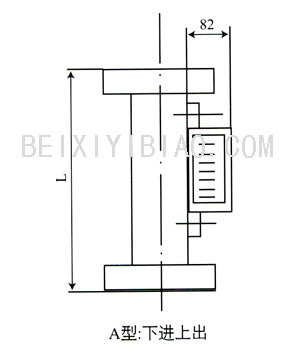

安装尺寸：A型
公称通径mm 1.6、2.5、4.0、6.3MPa
Lmm
15 250
20 250
25 250
40 250
50 250
65 250
80 250
100 250
125 250
150 250

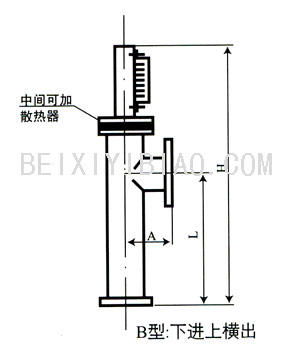

安装尺寸：B型
公称通径mm 1.6、2.5、4.0、6.3MPa
Hmm Lmm Amm
15 ≤480 160 100
20 480 160 100
25 480 160 100
40 500 160 100
50 500 180 100
65 540 180 150
80 560 200 150
100 620 220 150
125 660 260 250
150 700 300 250

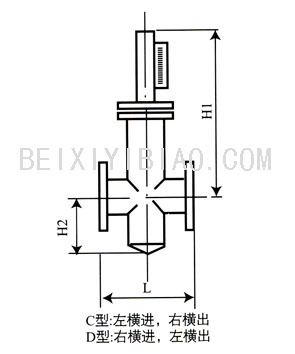

安装尺寸：C（D）型
公称通径mm 1.6、2.5、4.0、6.3MPa
H1mm H2mm Lmm
15 ≤300 ≤80 160
20 300 80 160
25 300 80 180
40 340 100 240
50 340 100 260
65 380 130 340
80 380 130 360
100 420 160 360
125 500 160 440
150 500 160 440

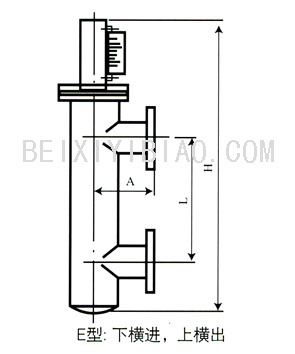

安装尺寸：E型
公称通径mm 1.6、2.5、4.0、6.3MPa
H1mm H2mm Lmm
15 ≤490 160 100
20 490 160 100
25 490 160 100
40 540 180 100
50 540 180 100
65 600 220 150
80 630 220 150
100 710 250 150
125 780 280 250
150 840 320 250


注：特殊安装尺寸可协商解决，订货时注明

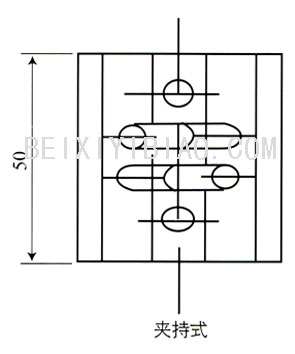

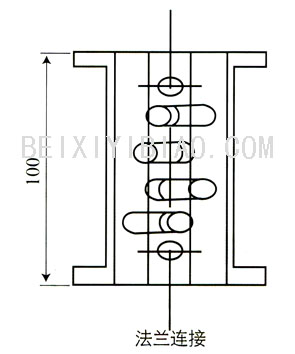

磁过滤器
　　流体若含有能导磁的铁质微粒，应在流量计前方安装磁过滤器，磁过滤器中磁钢为螺旋形排列，能彻夜工排除铁质微粒并使压力损失为最小，磁钢外部包覆氟塑料。磁过滤器内壁也可内衬氟塑料。厂房提供法兰接头及夹持式二种，各种口径高度相同，法兰符合JB81-59、JB82-59标准，高度尺寸与法兰尺寸有特殊需要可与我公司协商。


订货须知
　　按照选型编码确定的型号是在标准状态下的，为达到准确使用流量计的目的，还需提供工作状态下的密度、粘度或工作状态下的压力、温度和介质名称。
