SH2188扩散硅压力、绝对压力变送器
SH2188变送器由压阻式传感器和信号转换模块组成，传感器的核心部件为单晶硅片，当单晶硅片受压时，本身的电阻率要发生变化，通过半导体平面工也在硅片上扩散形成四个电阻，连接成斯通电桥，在恒定的电流作用下，可输出与压力信号成正比的电压信号，信号转换模块将传感的电压信号经过处理，转找成-20mA标准信号。
SH2188压力变送器可以用来没量流体（液体，气体，蒸气）的压力，液位等参数，并将被测量信号转换成4-20mA标准电信号输出，该输出可作为指示，记录和调节器的输入信号，SH2188压力变送器具有体积小，重量轻，精度高，价格低等优点可带有现场 指示电表，零点迁移，量程扩民等功能，可本安和隔爆，具备有工业用压力变送器所有功能。
■
主要技术指示
使用对象：
液体、气体和蒸气
范围：
2：0-0.02 Mpa～0.1Mpa
3:0-0.1 Mpa～0.5 Mpa
4：0-0.2 Mpa～1 Mpa
5：0-1 Mpa～5 Mpa
6：0-2 Mpa～10 Mpa
7：0-10 Mpa～50 Mpa
输出：
4-20mA DC
■
负载特性：
工作电源：
12～36V DC
指示粗度
：±2%
迁移：
变送器可作校验量程的50%的零位正迁移，但校验量程的上限值不得超过上限量程限。不可进行负迁移。
过压：
量程限的2倍（除量程7：0-50 Mpa为1.5倍）
工作温度范围
：-25℃～-80℃
储存温度范围
：-40℃～-120℃
湿度范围：
0～100%相对湿度
启动时间：
2秒，不需要预热
精度：
量程的±0.2%，包括线性，变差，重复性。
温度影响：
零位温度误差为最大量程的0.75%/55℃
综合温度误差为最大量程的1.1%/55℃
振动影响：
在任何方向上，振动频率到200HZ时，所引起的振动误差最大测量范围的0.25%/g
时间响应：
小于0.2秒
隔离膜片：
316SST
传感器壳体：
1Cr18Ni9Ti
灌充液：
硅油
流程连接口：
按选 型资料可选
电气连接：
电子盒的连接过线孔为1/2-14NPT锥管螺孔，电气连接端子排位于电子盒的接线端侧。
重量：
约1kg
■

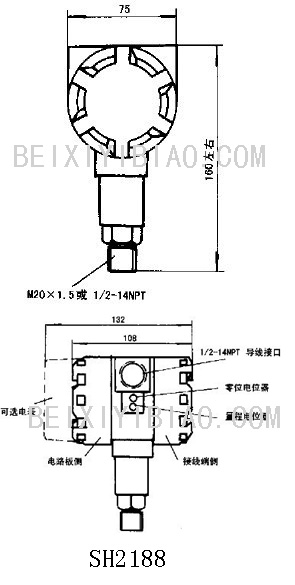

外形尺寸
■

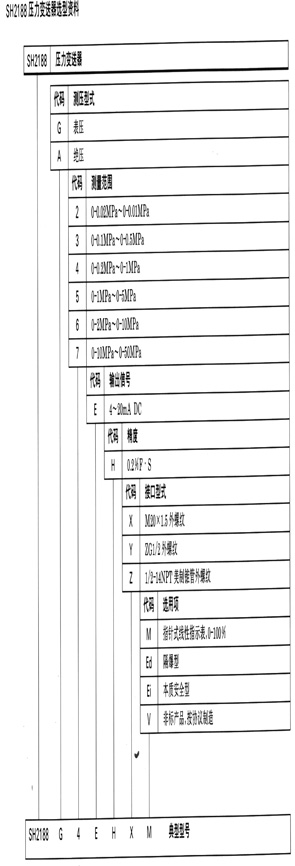

订货型号规格表
