Y系列一般压力表

    适用于测量无爆炸危险，不结晶，不凝固及对钢及铜合金不起腐蚀作用的液体，蒸气和气体等介质的压力。

■主要技术指标

型号	Y-40 Y-40Z	Y-60 Y-60Z Y-60ZT	Y-100 Y-100ZT	Y-150 Y-150ZT	Y-200 Y-250
公称直径mm	Φ40	Φ60	Φ100	Φ150	Φ200 Φ250
接头螺纹	M10×1	M14×1.5	M20×1.5
精确度等级	2.5		1.6
测量范围Mpa	0~0.1,0.16,.25,0.4,0.6,1,1.6,2.5,4,6				0~0.6,1, 1.6,2.5,4,6
	0~10,16,25		0~10,16,25,40,60
	-0.1~0	-0.1~0,-0.1~0.06,0.15,0.3, 0.5,0.9,1.5,2.4

使用环境条件：-40～70℃，相对湿度不大于85%
温度影响：不大于0.4%/10℃（使用湿度偏离20±5℃）

主要零部件材质：

零件名称	接头	弹簧管	机芯	外壳
材料牌号	铜合金HPb59-1	磷铜QSn4-0.3	铜合金	钢板0.8F

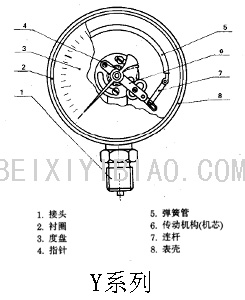

■结构原理
仪表的测量系统由接头、弹簧管和传动结构组成。
通过指针指示仪表读数。

■外形尺寸       单位：mm
