LWGY系列涡轮流量计(传感器)
LWGY系列涡轮流量计(传感器)型号 | 公称通径DN(MM) | 流量范围(m³/h)(QMax:上限) | 公称压力PN(MPA) | 最大压力损失(KPA) | |||||
基本误差限±0.2% | 基本误差限±0.5% | 基本误差限±1.0% | |||||||
下限 | 上限 | 下限 | 上限 | 下限 | 上限 | ||||
LWGY-4 | 4 | 0.04 | 0.25 | 6.3 | ≤120 | ||||
LWGY-6 | 6 | 0.1 | 0.6 | 0.1 | 0.6 |
6.3 16* 25* 40* |
≤80 | ||
0.08 | 0.8 | ||||||||
LWGY-10 | 10 | 0.2 | 1.2 | 0.2 | 1.2 | ≤50 | |||
0.16 | 1.6 | ||||||||
LWGY-15 | 15 | 1 | 4 | 0.6 | 4 | ≤35 | |||
0.5 | 5 | ||||||||
LWGY-25 | 25 | 1.6 | 10 | 1.6 | 10 | ||||
1 | 10 | ||||||||
LWGY-32 | 32 | 2.5 | 16 | 2.5 | 16 |
1.6 2.5 4.0* 6.3* |
|||
1.6 | 16 | ||||||||
LWGY-40 | 40 | 3 | 20 | 3 | 20 | ≤25 | |||
2 | 20 | ||||||||
LWGY-50 | 50 | 6 | 40 | 6 | 40 | ||||
4 | 40 | ||||||||
LWGY-65 | 65 | 10 | 60 | 10 | 60 | ||||
8 | 80 | ||||||||
LWGY-80 | 80 | 16 | 100 | 16 | 100 | ||||
12 | 120 | ||||||||
LWGY-100 | 100 | 25 | 160 | 25 | 160 | ||||
20 | 200 | ||||||||
LWGY-125 | 125 | 40 | 250 | 40 | 250 | ||||
30 | 300 | ||||||||
LWGY-150 | 150 | 50 | 300 | 50 | 300 | ||||
40 | 400 | ||||||||
LWGY-200 | 200 | 100 | 600 | 100 | 600 | ||||
80 | 800 | ||||||||
LWGY-250 | 250 | 160 | 1000 | 160 | 1000 | ||||
120 | 1200 | ||||||||
注:1、我公司还可设计生产特殊要求的涡轮流量传感器(流量计) 2、流量范围10:1的为宽流量,代号为“选型编码”中的“K”。 3、*为特殊订货。 |
测量介质 | 水、轻质油、化学原料等 |
介质粘度 | 5mm²/s以下 |
介质温度 | -20~120℃ |
公称通径 | 4~250mm |
公称压力 | PN1.6、2.5、4.0、6.3、2.0、5.0MPA |
精确度等级 | 0.2、0.5、1.0级 |
本体材料 | 耐酸不锈钢SUS304 |
轴承材料 |
普通型:石墨,宝石(DN4~25) 耐磨型:硬质合金,硬质合金轴+陶瓷轴承(DN4~25) |
环境温度 | -20~55℃ |
法兰标准 | JB/T75-1994,GB/T9112-2000或按用户要求 |
项目及内容 | 代码 | 举例 | |||||||||
涡轮流量计(传感器) | LWGY | LWGY- | |||||||||
公称通径(mm) 4(G螺纹连接) 6(G螺纹连接) 10(G螺纹连接) 15(G螺纹连接) 25(G螺纹连接) 32 40 50 65 80 100 (125) 150 200 250 |
4 6 10 15 25 32 40 50 65 80 100 125 150 200 250 |
15 | |||||||||
特征代号(轴、轴承) 普通型(不锈钢轴+石墨轴承) 普通型(硬质合金轴+宝石轴承) 耐磨型(硬质合金轴、轴承) 耐磨型(硬质合金轴+陶瓷轴承) 其他用户指定需定制 |
A A C C Z |
DN25~250 DN4~15 DN25~250 DN4~15 |
A | ||||||||
材料(叶轮) 不锈钢Cr13 双相不锈钢SUS329J1 其他:用户指定需定制 |
0 1 9 |
1 | |||||||||
公称压力 PN1.6 PN2.5 PN4.0 PN6.3 PN2.0 PN5.0 |
A B C D E F |
D | |||||||||
精确度等级 0.2级 0.5级 1.0级 1.5级 |
2 3 4 5 |
3 | |||||||||
输出 无 脉冲信号 4~20mA标准电流信号 RS485 脉冲信号(配普通放大器LWF-T) |
A B C D T |
C | |||||||||
显示 无现场显示 现场百分比指针指示瞬时流量(TBL) 现场显示累积总量(TBT) 现场显示瞬时流量和累积总量(TBS) 自带电源,现场显示瞬时和累积总量(TBS/G) |
0 1 2 3 4 |
3 | |||||||||
防爆等级 无 隔爆型(Diibt4) |
/D |
/D | |||||||||
特殊流量 特殊流量 宽量程(10:1) |
-(最大流量) -K |

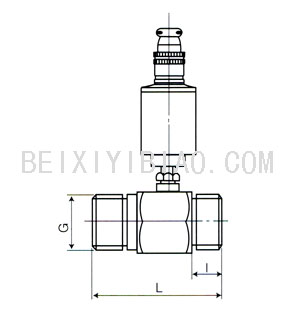

公称通径DN/尺寸 | G | l mm | L mm | 重量kg |
4 | G1/4” | 7 | 40 | 0.4 |
6 | G3/8” | 11 | 42 | 0.5 |
10 | G1/2” | 16 | 55 | 0.6 |
15 | G1” | 18 | 75 | 1.0 |
25 | G1/4” | 23 | 100 | 1.5 |
公称通径DN/尺寸 | L0 | L | D0 | D | M | 重量kg |
6 | 42 | 82 | 12(14) | 6 | M18*1.5(M22*1.5) | 0.8 |
10 | 55 | 97 | 16(18) | 10 | M22*1.5(M27*1.5) | 1.0 |
15 | 75 | 126 | 25 | 15 | M33*2(M36*2) | 1.5 |
25 | 100 | 155 | 32(42) | 25 | M42*2(M52*2) | 2.0 |

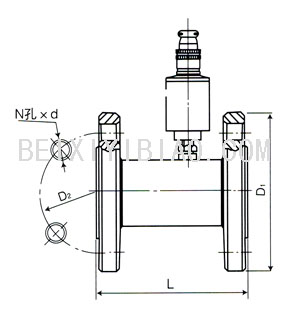

公称通径DN/尺寸 | D1 | D2 | D | N | L | 重量 |
32 | 140 | 100 | 18(18) | 4 | 120 | |
40 | 145(145) | 110(110) | 140 | 7 | ||
50 | 160(160) | 125(125) | 150 | 9 | ||
65 | 180(180) | 145 | 4(8) | 180 | ||
80 | 195(195) | 160(160) | 8 | 200 | 14 | |
100 | 215(230) | 180(190) | 18(23) | 220 | 21(22) | |
125* | 245(265) | 210(220) | 18(26) | 8(8) | 250 | |
150 | 280(300) | 240(250) | 23(25) | 8 | 300 | 36(44) |
200 | 335(360) | 295(310) | 12 | 360 | 57(70) | |
250 | 405(425) | 355(370) | 25(30) | 400 | 75(90) |
指标性能 | TBS型 | TBL型 | TBT型 |
总量显示 | +进制7位,±1个显示单位 | +进制6位,±1个显示单位 | |
瞬时量显示 | +进制5位,±0.1%±1个显示单位 | 指针指示百分比 | |
脉冲当量设定范围 | 1~9999 | 1~9999 | |
脉冲信号输出 |
矩形波 低电平:≤1V 高电平:供电电压VDD-2V(负载阻抗3kΩ) |
||
失电数据保护时间 | 5年 | 5年 | |
环境温度 | -10~60℃ | ||
相对湿度 | ≤85% | ||
供电电压 | 24VDC±10% | ||
耗电功率 | 2.5W | 2W | 2W |
重量 | 约2.5kg | 约2.8kg | 约2.3kg |
电流输出 | 电流信号 | 4~20mA标准电流信号(或1-5V用户特殊订货) |
输出电流基本误差限 | 0.3%F.S | |
输出电流信号反应时间 | ≤0.5s | |
负载电阻 | 250Ω | |
恒流性能 | ≤±0.15%/△250Ω | |
RS485输出 | (仅适用于TBS型) | MODBUS协议 |
防爆 | 防爆等级 | dIIBT4 |
