WZ系列 装配式热电阻

       工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
      根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻合符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型电阻，应符合JB/T8622-1997及JB/T862３-1997标准．

■主要技术指标
测温范围和准确度

热电阻类别	测量范围℃	分度号	允许偏差△t　℃
WZP型铂电阻	-200～420	Pt100	B级 允差±（0.3或+0.005︱t︱）
			A级 允差±（0.15或+0.002︱t︱）
WZC型铜电阻	-150～100	Cu50	-50～100℃ 允差±（0.30+6.0×10-3t）

注：式中“t”为感温元件的实测温度绝对值。

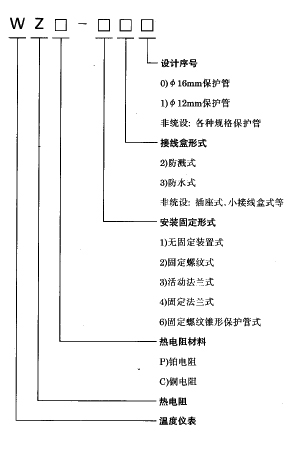

■型号表示


热电阻感温元件100℃时的电阻值（R₁₀₀）和它在0℃时的电阻值R₀的比值：（R₁₀₀/ R₀）
分度号Pt100:　A 级　R₀=100±0.06Ω
　　　　　　  B 级　R₀=100±0.12Ω
分度号Cu50：R0=50±0.05Ω

热响应时间
　　在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间用T_0.5表示。
热电阻公称压力
　　 一般指在该工作温度下保护管所能承受的外压（静压）耐不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置放深度以及被测介质的流速和种类有关。
热电阻最小置入深度
︱min＝︱_元+15D
︱min－最小可用置入深度
︱_元－感温元件长度
D－保护管外径

自然影响
　　通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。

绝缘电阻
　　常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ

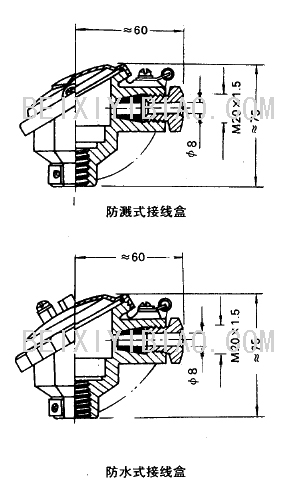

■热电阻接线盒结构

■工作原理
　　工业用热电阻分铂热电阻和铜热电阻两大类。

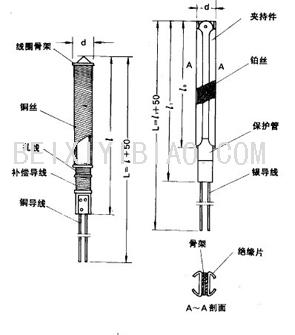

　　热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。
　　装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。
　　 WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组。

■型号规格

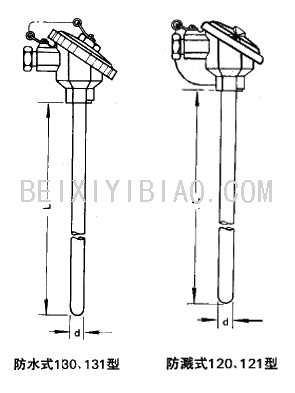

统一设计型热电阻
无固定装置式热电阻


热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T0.5S
单支铂热电阻	WZP-120	Pt100 (BA1、BA2)﹡	-200～420	不锈钢 1cr18Ni9Ti 不锈钢 0cr18Ni12M0Ti	Ф16	≤90
	WZP-121				Ф12	≤30
	WZP-130				Ф16	≤90
	WZP-131				Ф12	≤30
双支铂热电阻	WZP2-120				Ф16	≤90
	WZP2-121				Ф12	≤45
	WZP2-130				Ф16	≤90
	WZP2-131				Ф12	≤45
铜热电阻	WZC-120	Cu50 (G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120
	WZC-130

注：1.打“*”分度号作特殊规格订货
        2.型号120、121为防溅式接线盒，型号130、131为防水式接线盒。

热电阻长度规格

Ф16		Ф12
总长LMM	置深IMM	总长LMM	置深IMM
300 350 400 450 550 650 900 1150 1400 1650 2150	150 200 250 300 400 500 750 1000 1250 1500 2000	225 250 300 350 450 550 650 900 1150	75 100 150 200 300 400 500 750 1000

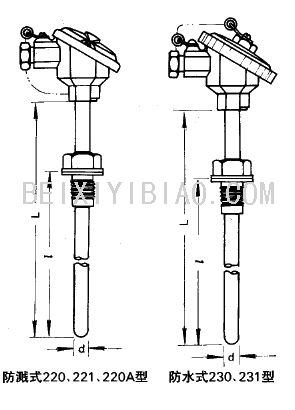

■固定螺纹式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T0.5S
单支铂热电阻	WZP-220	Pt100 (BA1、BA2)﹡	-200～420	不锈钢1cr18Ni9Ti不锈钢0cr18Ni12M0Ti	Ф16	≤90
	WZP-221				Ф12	≤30
	WZP-230				Ф16	≤90
	WZP-231				Ф12	≤30
双支铂热电阻	WZP2-220				Ф16	≤90
	WZP2-221				Ф12	≤45
	WZP2-230				Ф16	≤90
	WZP2-231				Ф12	≤45
单支铂热电阻	WZP-221A				Ф16	≤90
双支铂热电阻	WZP2-221A					≤90
铜热电阻	WZC-220	Cu50 (G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120
	WZC-230
	WZC-220A

注： 1、公称压力：10MPa
         2、型号220、221为防溅式接线盒，型号230、231为防水式接线盒。

固定螺纹型号规格对照表　　公称压力：10MPa

产品型号	固定螺纹规格
	M0
WZP-220	M27×2
WZP-221	M27×2
WZP-230	M27×2
WZP-231	M27×2
WZP2-220	M27×2
WZP2-221	M27×2
WZP2-230	M27×2
WZP2-231	M27×2
WZP-220A	G3/4〞
WZP2-220A	G3/4〞
WZC-220	M27×2
WZC-230	M27×2
WZC-220A	G3/4〞

热电阻长度规格

Ф16		Ф12
总长LMM	置深IMM	总长LMM	置深IMM
300 350 400 450 550 650 900 1150 1400 1650 2150	150 200 250 300 400 500 750 1000 1250 1500 2000	225 250 300 350 450 550 650 900 1150	75 100 150 200 300 400 500 750 1000

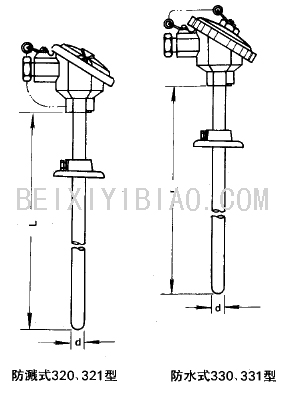

活动法兰式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T0.5S
单支铂热电阻	WZP-320	Pt100(BA1、BA2)﹡	200～420	不锈钢1cr18Ni9Ti 不锈钢0cr18Ni12M0Ti	Ф16	≤90
	WZP-321				Ф12	≤30
	WZP-330				Ф16	≤90
	WZP-331				Ф12	≤30
双支铂热电阻	WZP2-320				Ф16	≤90
	WZP2-321				Ф12	≤45
	WZP2-330				Ф16	≤90
	WZP2-331				Ф12	≤45
铜热电阻	WZC-320	Cu50(G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120
	WZC-330

注：1、型号320、321为防溅式接线盒，型号330、331为防水式接线盒。



热电阻直径和长度规格

Ф16	Ф12
总长LMM	总长LMM
300 350 400 450 550 650 900 1150 1400 1650 2150	225 250 300 350 450 550 650 900 1150

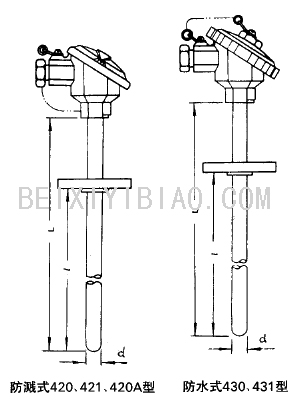

固定法兰式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	直径dmm	热响应时间T0.5S
单支铂热电阻	WZP-420	Pt100 (BA1、BA2)﹡	-200～420	不锈钢1cr18Ni9Ti 不锈钢0cr18Ni12M0Ti	Ф16	≤90
	WZP-421				Ф12	≤30
	WZP-430				Ф16	≤90
	WZP-431				Ф12	≤30
双支铂热电阻	WZP2-420				Ф16	≤90
	WZP2-421				Ф12	≤45
	WZP2-430				Ф16	≤90
	WZP2-431				Ф12	≤90
单支铂热电阻	WZP-420A				Ф16	≤90
双支铂热电阻	WZP2-420A					≤90
铜热电阻	WZP-420	Cu50 (G)﹡	-50～100	黄铜H62不锈钢1cr18Ni9Ti	Ф12	≤120
	WZC-430

注： 1、公称压力：2.5MPa
　　 2、固定法兰安装盘增加三种化工部标准规格，详见装配式热电偶附表及表二。
         3、型号420、421为防溅式接线盒，型号430、431为防水式接线盒。

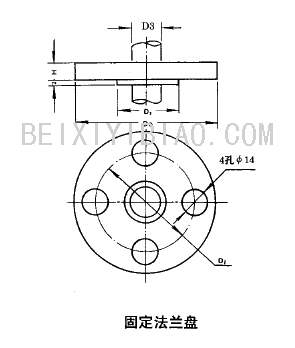

■其它固定法兰盘
         为了适应不同行业对固定法兰盘的焊接结构、尺寸不同需要，本厂除继续生产全国统一设计，符合专业标准的固定法兰盘外，决定增加三种不同焊接方式，不同形式密封的固定法兰盘，新增加的固定法兰安装盘请装配式热电偶附表及表二。

■固定法兰型号规格对照表　　

产品型号	固定法兰盘规格（专业标准）
	D0	D1	D2	D3
WZP-420	Ф95	Ф65	Ф45	Ф16
WZP-421	Ф95	Ф65	Ф45	Ф12
WZP-430	Ф95	Ф65	Ф45	Ф16
WZP-431	Ф95	Ф65	Ф45	Ф12
WZP2-420	Ф95	Ф65	Ф45	Ф16
WZP2-421	Ф95	Ф65	Ф45	Ф12
WZP2-430	Ф95	Ф65	Ф45	Ф16
WZP2-431	Ф95	Ф65	Ф55	Ф12
WZP-420A	Ф95	Ф70	Ф36	Ф16
WZP2-420A	Ф95	Ф70	Ф36	Ф16
WZC-420	Ф95	Ф65	Ф45	Ф12
WZC-430	Ф95	Ф65	Ф45	Ф12

热电阻直径长度规格    　公称压力：2.5MPa

Ф16		Ф12
总长LMM	置深IMM	总长LMM	置深IMM
300 350 400 450 550 650 900 1150 1400 1650 2150	150 200 250 300 400 500 750 1000 1250 1500 2000	225 250 300 350 450 550 650 900 1150	75 100 150 200 300 400 500 750 1000

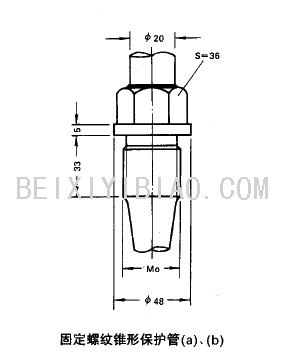

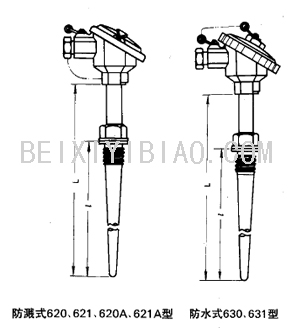

■固定螺纹锥形保护管式

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	规格		热响应时间T0.5S
					总长LMM	置深IMM
单支铂热电阻	WZP-621	Pt100 (BA1、BA2)﹡	-200～420	不锈钢1cr18Ni9Ti	300 350 450 550	150 200 300 400	≤90
	WZP-621A
	WZP-631
双支铂热电阻	WZP2-621
	WZP2-621A
	WZP2-631

注： 1、公称压力：30MPa，流速≤80米/秒


■固定螺纹锥形保护管型号规格对照表

产品型号	固定螺纹规格
	M0
WZP-621	M33×2
WZP-631	M33×2
WZP2-621	M33×2
WZP2-631	M33×2
WZP-621A	G1〞
WZP2-621A	G1〞

■热电阻感温元件

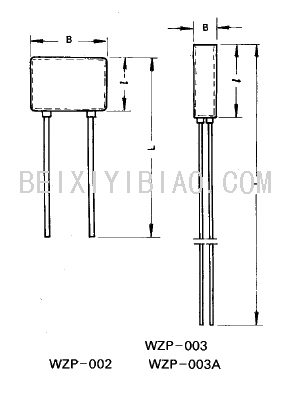

薄片型铂热电阻感温元件

热电阻类别	产品型号	分度号	测量范围℃	规格				热响应时间T0.5S
				总长LMM	长LMM	宽BMM	厚MM
铂热电阻感受温元件（薄片型）	WZP-002	BA1﹡	0～420	28	17	32	0.5	〈15
	WZP-003	Pt100 (BA1、BA2)﹡		82	32	10	0.5
	WZP-003A		0～200	55	22	6	1	〈10

注：1、外保护层为1cr18Ni9Ti不锈钢片。
        2、工作电流〈5mA

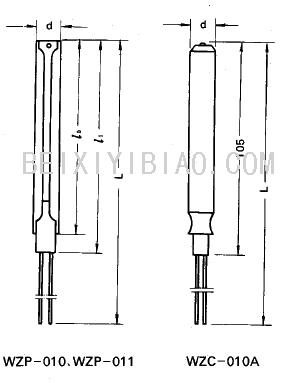

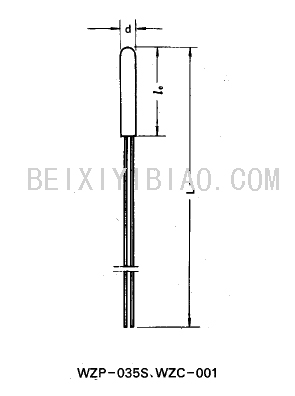

■感温元件

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	规格				热响应时间 T0.5S
					直径 dmm	总长 Lmm长	L0	L1
单支铂热电阻感温元件	WZP-010	Pt100 (BA1、BA2)	-200～420	外保护层为1cr18Ni9Ti不锈钢薄片	Ф12	300 350 450 550 650 900 1150 1400 1650 2150	85	105	〈60
双支铂热电阻感温元件	WZP2-010
单支铂热电阻感温元件	WZP-011				Ф8	300 350 450 550	65	80	〈30
双支铂热电阻感温元件	WZP2-011
铜热电阻感温元件	WZC-010A	Cu50(G)﹡	-50～100	紫铜管	Ф8	300 350 450 550 650 900 1150 1400 1650 2150			〈90
铂热电阻感温元件	WZP-035S	Pt100	-50～150	不锈钢套管	Ф6	535	35		〈5
铜热电阻感温元件	WZC-001	Cu50(G)﹡	-50～100	不锈钢套管	Ф4	300	25		〈30

注： 1、WZP-035S采用引进元件WZP-014S，精度等级：B级。



■普通型热电阻

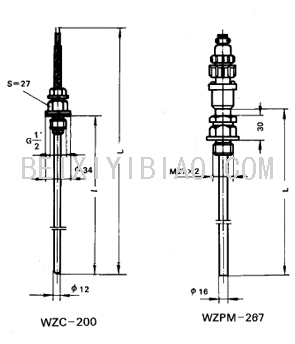

 固定螺纹式热电阻

热电阻类别	产品型号	分度号	测量范围℃	保护管材料	规格		热响应时间T0.5S
					总长LMM	置深IMM
铜热电阻（双股引出S线）	WZC-200	Cu50 (G)﹡	-50～100	黄铜H62	500 550 600 700 900	100 150 200 300 400	〈240
				不锈钢 1cr18Ni9Ti
单支铂热电阻	WZP-260	Pt100 (BA1、BA2)﹡	0～100	不锈钢 0cr18Ni12M0Ti		75 100 150 170 180 200 220 270 300 400 410 420	〈30
双支铂热电阻	WZP2-260						〈45
表面铂热电阻	WZPM-267	Pt100 (BA1、BA2)﹡	-50～150	不锈钢 1cr18Ni9Ti	100 150 200 250 300 350		〈30

注：1、WZC-200双股引出电线作导线
        2、WZPM-267采用引进元件WZPM-018，精度等级：B级。
