LZ金属管浮子流量计

编号:

型号:

类别:金属管流量计

LZ金属管浮子流量计

概述
LZ系列金属管浮子流量计,具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与不玻璃转子流量计比较,具有耐高压、高温、安全感强、读数简明等特点。并可适用于不透明介质和腐蚀性介质的流量测量。仪表管体及法兰采用不锈钢(1Cr18Ni9或0Cr18Ni12Mo2Ti)。常规型的孔板、浮子采用不锈钢,防腐型的孔板、浮子及管体内衬采用聚四乙烯PTFE, LZZ/D系列:浮子、锥形管采用不锈钢、该系列无防腐型。
测量原理
LZ系列金属浮子流量计为变面积式流量计,即在流量计的垂直测量管中,当流体向上流经管子时,浮子向上移动,在某一位置浮子所受升力与浮子重力达到平衡,此时浮子与孔板(或锥管)间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例,即浮子的某一高度代表流量的大小。浮子上下移动时,以磁耦合的形式将位置传递到外部指示器,使指示器的指针跟随浮子移动,并借助凸轮板使指针线性地指示流量值的大小,
电动远传型是在指针现场指示流量的同时再通过角位移动感器及电变送电器,把流量值精确地转换成4-20mA的标准。


技术参数
流量范围 水(20℃)(2.5~100000L/h)   空气(20℃,0.101325MPA) (0.07-750m3/h)
量程比 10:1
准确度 1.5级2.5级
流体工作压力 DN15-DN50:4.0MPA;DN80-100:1.6MPA
夹套工作压力 1.6MPA
流体工作温度 -80℃-200℃(对PTFE型≤+1.6MPA
电信号输出 输出信号:4-20MA
  线性度:1%
  温度影响:0.5%/10℃
  电源电压:13-30VDC
  电源消耗:≤250MW
限位报警 供电电源:220(1+10%)VAC
  功耗:≤3W
  工作温度:-25-60℃
防爆等级 IbiiCT5
环境温度 -25℃~+55℃
连接方式 法兰连接或螺纹连接,法兰标准:参照GB/T9119;ANSI150LBS、300LBS、HG20592-20635特殊规格根据用户需求而定
粘度 DN15:≤5Mpa.s,DN25~DN150: ≤250 Mpa.S

REXLZZ/DH系列
通径mm 工作号 流量范围 压力损失Kpa
水L/h* 空气m3/h* 空气
常规型 防腐型 常规型,防腐型 常规型 防腐型
15 1A 2.5~25 ------ 0.07~0.7 6.5 -------- 7.1
2B 4.0~40 2.5~25 0.11~1.1 6.5 5.5 7.2
1C 6.3~6.3 4.0~40 0.18~1.8 6.6 5.5 7.3
1D 10~100 6.3~6.3 0.28~2.8 6.6 5.6 7.5
1E 16~160 10~100 0.48~4.8 6.8 5.6 8.0
1F 25~250 16~160 0.7~7.0 7.0 5.8 10.8
1G 40~400 25~250 1.0~10 8.6 6.1 10.0
1H 63~630 40~400 1.6~16.0 11.1 7.3 14.0
25 2A 10~1000 63~630 3~30 7.0 5.9 7.7
2B 160~1600 100~1000 4.5~45 8.0 6.0 8.8
2C 250~2500 160~1600 7~70 10.8 6.8 12.0
2D 400~4000 250~2500 11~110 15.8 9.2 19.0
40 4A 500~5000 300~3000 12~120 10.8 8.6 9.8
4B 600~6000 350~3500 16~160 12.6 10.4 16.5
50 5A 630~6300 400~4000 18~180 8.1 6.8 8.6
5B 1000~10000 630~6300 25~250 11.0 9.4 10.4
5C 1600~16000 1000~10000 40~400 17.0 14.5 15.5
80 8A 2500~25000 1600~16000 60~600 8.1 6.9 12.9
8B 4000~40000 2500~25000 80~800 9.5 8.0 18.5
100 10A 6300~63000 4000~40000 --------- 15.0 8.5 ---------
150 15A 20000~200000 -------- ---------- 19.2 --------- ---------

*注:水20℃,空气0.1013Mpa、20℃,特殊流量可特别订货。DN150口径,最大水流量可达180m3/h.

REXLZZ/DH系列流量计安装尺寸             mm
通径mm D1 D2 孔数------Фd f
15 65 95 4—Ф14 224
25 85 115 4—Ф14 245
40 110 150 4—Ф18 266
50 125 160 4—Ф18 285
80 160 195 8—Ф18 306
100 180 215 8—Ф18 336
150 240 280 8—Ф23 386


LZZ/D系列规格
通径mm 工作号 流量范围 压力损失Kpa
水m3/h* 空气m3/h* 空气
15 11 0.006~0.06 0.2~2 6.8 7.3
12 0.01~0.1 0.5~5 6.8 8.0
13 0.016~0.16 0.75~7.5 7.2 10.8
14 0.025~0.25 0.8~8 8.6 10.0
25 21 0.04~0.4 1.2~12 7.0 8.1
22 0.06~0.6 1.6~16 8.0 8.7
23 0.1~1.0 3~30 8.6 9.1
24 0.16~1.60 5~50 9.1 10.2
40 41 0.25~2.5 8~80 9.2 10.5
42 0.4~4.0 12~120 9.8 11.0
50 51 0.6~6.0 16~160 10.5 11.3
52 1.0~10 30~300 11.2 12.0
43 1.6~16 40~400 12.6 13.1
80 81 4~20 120~600 14.5 16.8
82 5~25 160~800 15.0 18.2
100 101 6~30 200~1000 15.0 17.2
102 8~40
150 151 12~60   16.0
152 16~80 19.2 -------
153 20~100 20.1
*注:水20℃,空气0.1013Mpa、20℃,特殊流量可特别订货。DN150口径,最大水流量可达180m3/h.

LZZ/D系列流量计安装尺寸           mm
安装
方式
通径
mm
尺寸mm 公称压力Mpa 安装孔数及孔径
Фdmm
H1 H2 L D1 D2



(a)
25 178 538 95 Ф100 Ф135 6.4 4—Ф18
174 534 91 Ф85 Ф115 2.5 4—Ф18
40 266 650 150 Ф125 Ф165 6.4 4—Ф23
262 646 146 Ф110 Ф145 2.5 4—Ф18
50 266 650 150 Ф135 Ф175 6.4 4—Ф23
262 646 146 Ф125 Ф160 2.5 4—Ф18
80 350 760 200 Ф160 Ф195 2.5 8—Ф18
100 390 820 200 Ф180 Ф230 2.5 8—Ф23
150 500 950 240 Ф240 Ф280 1.6 8—Ф23
直管型(b) 15 ------- 420 ------- Ф75 Ф105 6.4 4—Ф14
25 ------- 595 ------- Ф100 Ф135 6.4 4—Ф18
------- 587 ------- Ф85 Ф115 2.5 4—Ф14

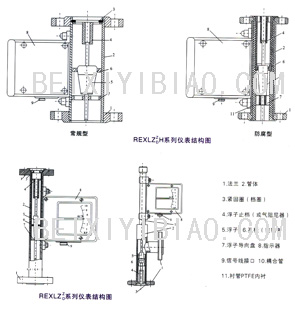

主要结构尺寸
结构及尺寸:
每台仪表主要包括测量管与仪表传感指示器
测量管由零部件组成,它主要保证流量与浮子位置的准确关系。指示器能把浮子所在的位置通过永久磁钢耦合,及指示器内的高精度轴承和凸轮板线性地转换成流量由指针在度盘上指示,或通过角位移传感器及电变送电路将流量值精确地转换成4~20mA的标准信号输出。

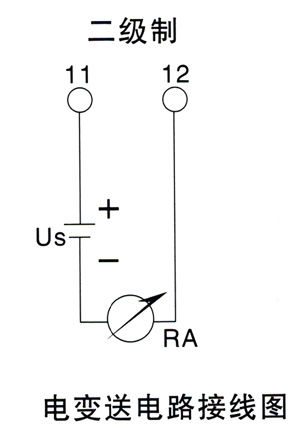

电远传性能及接线图
电源:24VDC
输出信号:二线制4~20mA
最大负载:750Ω
线性度:±1%
信号线接口:内螺纹M20×1.5
US-电源24VDC RA—负载电阻

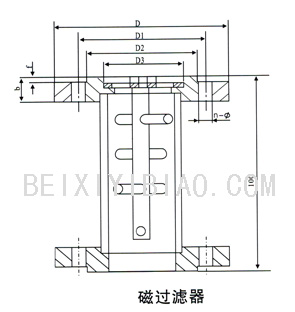

磁过滤器法兰尺寸          mm
通径 D D1 D2 D3 b f n-Φ
15 Φ95 Φ65 Φ46 Φ30 17 3 4—Φ14
25 Φ115 Φ85 Φ65 Φ40 17 3 4—Φ14
40 Φ150 Φ110 Φ84 Φ50 18 3 4—Φ18
50 Φ160 Φ125 Φ90 Φ58 19 3 4—Φ18
80 Φ195 Φ160 Φ132 Φ104 19 3 8—Φ18


安装及使用
a.流量计用塑料袋和纸箱(或木箱)加防震泡沫(或纸屑)等包装,开箱后,用户应按附表(装箱单)检查流量计及有关部件是否齐全、相符。查看流量计在运输过程中有否损坏。如有不符或运输中造成损坏,请与公班尼路联系。
b.本仪表为了防止在运输过程中的损坏,在仪表的指示器中装有固定指针的橡皮筋,安装前请打开指示器左盖(REXLZZ/D系列及M2表头请打开前盖),把橡皮筋轻轻地取走,不要使指针位置变运,微型轴承轻松可靠的搁在凸轮曲线板上。
c.取出在运输中防止浮子振动的阻动件,用手指顶动浮子体,使浮子能上下移动自如,并观察指针也能随之上下移动。
d.电远传型仪表打开右盖,按电变送电路接线图接线后,旋紧右盖的紧固螺钉,以保证指示器密封。电缆线穿过信号线装置后,旋紧压紧螺母,使电缆固定。
e.本公司生产的电远传型仪表,每台都有预引出线,以使用户使用前对电流信号进行校验,使用时也可以直接在预引出线上接线并用自粘胶带密封,但要求信号线之间绝缘良好,红色(或棕色)线已内接“11”端,双色(或黄色)线已内接“12”端。
f.流量计检查或安装时绝对不允许把测量管和指示器分开,否则浮子和指示器相对位置变化会造成较大测量误差甚至无法使用。

安装

  1. 流量计必须垂直安装,进出口保证有5倍仪表口径的直管段,对于新安装的管路,流量计安装前应将管道冲洗干净。
  2. 为便于检修、维护、更换流量计及清洗管路,本流量计最好按所示的方式安装旁路管。
  3. 在流量计上游应安装阀门,在下游5~10倍仪表通径处安装流量调节阀,对于小口径(DN≤25)仪表在上游应安装磁过滤器及滤网过滤器。被测介质中若含有磁性物质的,则一定要在流量计前安装磁过滤器。



使用
a.流量计使用时应暖慢开启进口阀门至全开,然后用流量出口的调节阀调节流量,流量计停止使用时,应先缓慢关闭进口阀门,然后关阀流量计出口的流量调节阀。
b.使用时应避免被测流体压力有急骤变化。
c.使用时如果发现法兰密封面渗漏,应均匀地拧紧接螺栓、螺母或更换密封垫 片。
d.当被测介质较脏时,应及时清洗管子和浮子。浮子体从流量计上出口处(或下井口处)拆掉档圈和止档后小心取出,清洗后按原样装好。
e.被测介质的物理状态(密度、温度、压力等)与流量计分度时状态不同,必须对示值进行修正(特别是气体测量时)。详见有关修正说明。
防爆型流量计使用注意事项
a.流量计外壳有妆地端子,位置在信号输出线出口旁,仪表在安装使用时必须可靠接地。
b.流量计作为本安设备使用时必须与关联设备安全栅一起配用。
c.仪表的安装和电缆布线环境尽可能排除外界电磁干扰的影响,使电缆的分布参数控制在安全栅规定的参数以内。
d.安全栅的安全接线,必须尊循安全栅的使用说明书。
e.仪表的现场安装使用尊守《中国人民共和国爆炸危险现场所电气安全规格》的有关规定。
隔套管和限位开关

限位开关技术参数
限位开关 KJ3.5-N(本安防爆型) KJ3.5(普通直接型)
额定电压 8V DC 24V DC
有效面积开 ≥3mA
有效面答关 ≤1mA
自电感 160µH与危险场合有关
自电容 20nF
环境温度 -25℃~+100℃(电信号输出最高60℃)
防护类型 IP65

指示器内可装一个或两个限位开关(K1、K2),当流量达到限定值时输出报警信号,报警开关在厂时已按用户要求投置了控制流量点,或用户通过打开M2指示器,自行随意设置K1、K2对应位置。K3.5-N限位开关为本安防爆型,应与晶体管放大器(WE77/EX1.2需单独订货)配套使用。KJ3.5限位开关为普通直接型。DC24V供电,三线制直接输出约23.5V电平信号,进PLC调节系统。
流量计示值修正
如果用户在订货时已详细告知使用介质名称、密度、粘度及使用状态下的压力、温度,我公司可以帮助用户进行修正,并按用户需要直接把修正后的流量值和使用介擀名称、条件、信号等参数绘在流量计标尺上,用户使用时可不必再进行修正!但用户必须注意:实际使用状态必须与标尺所示修正状态相同!
流量计使用时的流体的状态,往往与流量计标定时的流体和状态不同,因此,使用时读取的流量计示值并不是流过流量计的流体的直实流量,此时必须对示值进行修正,才能得到真实的流量值。
我公司生产的流量计,测量液体的用水标定,测量气体的用空七标定,示值按标准状态(水20℃,空气20℃,0.1013Mpa)的容积流量分度。因此,修正均以标准状态分度为准。
使用状态下流过流量计的流量可用如下公式:
式中:Qs—实孙流量值
      QN—读数示值
      ρf—浮子密度,(普通型为7.93×103kg/m3,防腐型为2.4×103~5×10kg/m3随流量变化)
      ρs—被测流体的密度
      ρN—标定介质在标准状态下的密度(即水在20℃时的密度,取1×10kg/m3)
