AI/MI系列 电动执行机构

编号:

型号:

类别:执行机构

AI/MI系列 电动执行机构

     上海自动化仪表股份有限公司自动化仪表十一厂始建于1929年，是上海电气集团自动化仪表股份有限公司下属的骨干企业之一，是国内较早生产电动执行机构的专业制造厂，拥有较强的设计实力与生产能力。产品有5大系列近百种型号，涵盖火电、核电、污水处理、垃圾焚烧、石油化工等众多领域，在市场上一直享有良好的声誉。

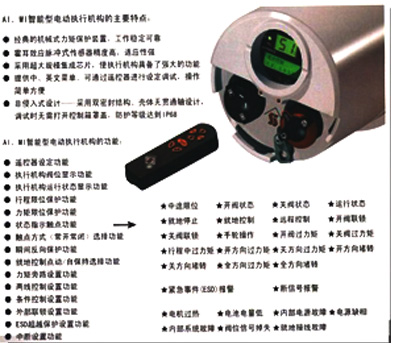

■产品概述
AI、MI系列智能型电动执行机构是我公司在引进英国ROTORK公司A、M系列产品的基础上，采用当今最先进的超大规模集成电路研制而成的新一代智能化、数字化、多功能的电动执行机构。
AI、MI智能型电动执行机构的工作原理：
AI、MI系列智能型电动执行机构由三相异步电机驱动，通过涡轮蜗杆减速，带动空心输出轴输出转矩。减速器具有手/电动切换机构，当切换手柄处于手动装置时，手轮通过离合器带动空心输出轴转动：电动操作时，切换机构将自动回落至电动位置，离合器和涡轮啮合，由三相电动驱动空心输出轴转动。
执行机构输出轴的转动通过增速机构传至霍耳效应脉冲式传感器，而电机蜗杆轴向力产生的轴向位移传到机械式的力矩控制机构（开关机构）上，以实现阀位和力矩的控制。
电动执行机构的智能控制器接受标准模拟电流控制信号或开关量控制信号或总线信号，将执行机构的输出轴定位于和输入信号相对应的位置上；又可以根据联锁控制、两线控制或紧急ESD事件信号定位于控制系统预先设置的位置。

■主要技术参数
工作制：1）AI（S2可逆、断续运行，25%的接通持续率，接通次数≤630次/小时）
2）MI（S4可逆，25%的接通持续率，630次/小时≤接通次数≤1200次/小时）
输入信号：1）模拟信号：4-20mA DC 输入阻抗250Ω
          2）脉冲开关量信号≥150ms
          3）Profibus-DP、HART（可选）
输出信号：1）4-20mA DC 负载阻抗≤750Ω
          2）Profibus-DP、HART（可选）
机械输出：1）AI多转式 ≥6圈    34～8000Nm
          2）MI多转式 ≥6圈    17～544Nm
          3）AI角行程 0-90°    300～60000Nm
          4）MI角行程 0-90°    116～6884Nm
          5）MIL直行程 ≤100mm 7.94～41.4kN
基本误差：1）AI、MI多转式电动执行机构   ≤±1%
          2）AI、MI角行程电动执行机构   ≤±1%
          3）MIL直行程电动执行机构      ≤±1%
死区：0.1～9.9%可调（默认设置为0.5%）
中途限位：1）开限位设置范围为60%～100%
          2）关限位设置范围为0%～40%
机械间隙：1）AI、MI多转式电动执行机构  ≤1°
          2）AI、MI角行程电动执行机构  ≤1°
          3）MIL直行程电动执行机构（行程≥25mm） ≤1mm
禁止运行时间：0～99秒可调
供电电源：三相三线制380V AC±10%，50Hz±1%
防爆等级：1）遥控器-本质安全型 ExibIIBT4
 隔爆型   2）执行机构-隔爆型ExdIIBT4
输出触点容量：250VAC 5A ；30V DC 5A（总线产品为220V AC 0.5A；30V DC 1A）
环境条件：1）环境湿度：-25℃～70℃（隔爆型为-20～60℃）
         2）5%～95%
         3）86～106KPA
         4）空气介质：周围空气中无腐蚀性气体
抗干扰指标：
         1）外磁场   ≤400A/m 50HZ
         2）共模干扰  250V 50HZ
         3）串模干扰  有效值为1V的交流信号  频率为50HZ，相位0～360°
         4）静电放电  4KV
         5）电快速瞬间脉冲群：电源端1000V；信号输入端：500V
         6）射频干扰   频率80～1000MHZ  试验场强3V/m，距离1m
         7）浪涌保护   1KV
注：如果您有其他技术要求，请与我们联系，我们将尽力满足您。
■型号规       （按行程分类）

AI/MI智能型电动执行机构以多转式为基型，配以涡轮蜗杆二级减速箱0～90°角行程电动执行机构，配以丝杆部件组成直行程电动执行机构。
AI适用于启动力矩较大但动作不频繁的阀门，MI适用于频繁调节的阀门。
■型号规格            （AI多转式）
型号 出轴转速（r.p.m） 出轴转速(NM) 最大上升阀杆直径（mm） 法兰号（IS05210） 侧手轮 电机功率（kw） 额定电流（A） 保险丝规格（A）
7AI 18
24
36		 34
34
31		 26(32) F10   0.31 1.6 5
48
72
96		 27
27
22		   0.31 1.7
11AI 18
24
36		 68
68
61		 26(32) F10   0.31 1.8 5
48
72
96		 54
54
43		   0.31 2.1 10
13AI 24
36		 108
95		 26(32) F10   0.31 2.5 10
48 81
14AI 18
24
36		 163
163
135		 38(51) F14   0.75 3.2 15
48
72
96		 108
108
81		   1.1 3.8
16AI 18
24
36		 305
305
257		 38(51) F14   0.75 3.2 15
48
72
96		 203
203
149		   1.1 3.8 20
30AI 18
24
36		 542
542
508		 54(67) F16 可选1:15.5手轮 1.5 6.2 25
48
72
96		 407
407
325		 2.2 11 30
40AI 18
24
36		 1020
1020
845		 64(76) F25 可选1:12.75手轮 2.2 11 30
48
72
96		 680
680
540		 3.7 10.5 50
70AI 18
24
36		 1480
1480
1290		 70(83) F25 可选1:15
1:30手轮		 4.5 16 50
48
72
96		 1020
1020
745		 7.5 21 60
90AI 18
24
36		 2003
2030
1700		 70(83) F30 可选1:15
1:30手轮		 4.5 16 50
48
72
96		 1355
1355
1020		 7.5 21 60
95AI 24 3000 70(83) F30 可选
1:15手轮		 5.5 22 60
70AI/IS15 12 5000 110 F35 可选
1:15手轮		 4.8 21 60
90AI/IS15 12 8000 110 F35 可选
1:15手轮		 7.5 21 60

注：1）最小圈数建议大于6圈，最大圈数不限
2）最大上升阀杆直径括弧内值为安装“AZ”型驱动轴套所能达到的尺寸
3）部分型号可供144r.p.m和192r.p.m高转速规格
4）对要求执行机构自锁的场合不建议选用高转速型号
5）IS15为增配得二级齿轮减速器，以满足高转矩要求
■型号规格       （MI多转式）
型号 出轴转速（r.p.m） 出轴转速(NM) 最大上升阀杆直径（mm） 轴向最大负载（kn） 法兰号（IS05210） 侧手轮 电机功率（kw） 额定电流（A） 保险丝规格（A）
7MI 18 17 26(32) 17.8 F10   0.44 1 5
24 17
36 15.6
48 13.6
11MI 18 34 26(32) 17.8 F10   0.44 1.4 5
24 34
36 30
48 27
14MI 18 81 35(81) 53.4 F14   0.88 3.4 10
24 81
36 68
48 54
72 47
16MI 18 152 38(51) 53.4 F14   0.88 3.4 10
24 152
36 129
48 102
72 102
30AI 18 271 54(67) 89 F16 可选1:15.5侧手轮 2.56 5.9 25
24 271
36 253
48 203
72 203
40AI 18 544 64(76) 180 F25 可选1:12.75侧手轮 3.7 9.1 35
24 544
36 487
48 406
72 406

注：1）最小圈数建议大于6圈，最大圈数不限
2）最大上升阀杆直径括弧内值为安装“AZ”型驱动轴套所能达到的尺寸
3）部分型号可供144r.p.m和192r.p.m高转速规格
型号 出轴转速（r.p.m） 出轴转速(NM) 可选行程系列（mm） 丝杆直径/导程（mm）
7MIL 0.9 7.94 10
16
25
40		 25/3
1.2 7.94
1.8 7.3
2.4 6.35
11MIL 0.9 15.9 25
40
60
1.2 15.9
1.8 14.3
2.4 12.7
14MIL 2.1 22.1 40
60
100		 38/7
2.8 22.1
4.2 18.5
5.6 14.7
16MIL 2.1 41.4 60
100
2.8 41.4
4.2 35.2
5.6 27.8

注：如有特殊行程推力要求可与我们联系
■型号规格           （AI/MI角行程）
型号 多转转速（r.p.m） 全行程时间（s/90°*） 输出转矩
7AI/MOYF40 24 25 300
11AI/MOYF40 24 25 600
11AI/MOBF64 24 40 800
13AI/MOBF64 24 40 1000
14AI/MODF44 36 18.5 1300
24 27.5 1600
16AI/MOFF36 36 15 2000
24 22.5 2500
16AI/MOFF57 36 24 3300
24 36 4000
30AI/MOJF50 24 31.5 6000
40AI/MOJF50 36 21 8000
24 31.5 10000
40AI/MOPF65 24 41 16000
70AI/MOPF65 24 41 20000
90AI/MOTF50 24 31.5 30000
95AI/MOTF50 24 31.5 35000
40AI/S3.84/MOTF50 48 60 40000
70AI/S3.84/MOTF50 48 60 60000
AI型产品在涡轮与空心轴上的离合器之间有一个180℃的转动间隙，当执行机构启动时，在涡轮与空心轴离合器啮合前，电机已获得足够的速度并可达到理论最大转矩，在涡轮与离合器啮合时又产生捶击效应，故AI型产品可以在较小电机功率情况下获得较大的启动力矩。
型号 多转转速（r.p.m） 全行程时间（s/90°*） 输出转矩
7MI/MOYF40 18 33.5 171
24 25 171
36 17 157
11MI/MOYF40 18 33.5 341
24 25 341
36 17 301
11MI/MOBF64 18 53.5 635
24 40 635
36 27 560
14MI/MOBF44 18 37 1152
24 27.5 1152
36 18.5 959
48 14 767
72 9.5 767
16MI/MOFF36 18 30 1866
24 22.5 1866
36 15 1574
48 11.5 1244
72 7.5 1244
16MI/MOFF57 48 18 1776
72 12 1776
30MI/MOJF50 18 42 4664
24 31.5 4664
36 21 4360
48 16 3499
72 10.5 3499
40MI/MOPF65 18 54.5 6884
24 41 6884
36 27 6436
48 20.5 5164
72 13.5 5164
注：角行程电动执行机构行程可在85～95之间调节
■安装尺寸        IS05210

产品型号 法兰 D D1(f8*) D2 nXMd d1 d1” dmax Dmax” D2 h1 h2 h3* h4* h5 h6
7、11、13AI 7、11MI F10 125 102 70 4XM10 32.5 42.9 26 32 52 2.5 15 218 29.2 38.4 45
14、16AI
14、16MI		 F14 175 140 100 4XM16 51 63 38 51 75 2.5 32 285 32 62 72
30AI
30MI		 F16 210 165 130 4XM20 70 77.9 54 67 97 2.5 43 320 47.3 68 81.3
40AI
40MI		 F25 300 254 200 8XM16 76 87.8 64 76 105 2.5 38 345 50.2 64.3 76
70AI F25 300 254 200 8XM16 85.5 105.5 70 83 138 2.5 94 393 58.5 74.4 88.1
90、95AI F30 350 298 230 8XM20 85.5 105.5 70 83 138 2.5 96 395 60.1 72.8 86.5
70、90AI/IS15 F35 410 356 260 8XM30 160 - 110
