HLS小孔径单座调节阀

编号:

型号:

类别:气动调节阀

HLS小孔径单座调节阀

■概述
         结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀的泄露量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
■技术参数和性能指标
阀体
公称通径 20 25
公称压力 ANSI125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPA
连接型式 法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊 SW
材料 铸钢（ZG230-450、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖 常温型（P）：-17-+230℃：   伸长l型（El)：-45--17℃  +230-+566℃
伸长Ⅱ型（EⅡ）：-100--45℃：   伸长ⅲ）：-196-100℃
型式 直通单座铸造球型阀
压盖型式 螺栓压紧式
填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 金属阀座 等百分比特性（%CF）和线性特性（LCF），参考图1、3
Cv值从0.04-14的高精度流量特性符合IEC534-1-1976标准
软阀座 等百分比特性（%CF）和线性特性（LCF），参考图2、3
材料 不锈钢（1Ce18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构
供气压力 140-400KPA
弹簧范围 20-100、80-240KPA
膜片材质 乙丙橡胶尼龙布、丁腈橡胶夹尼龙布
型式 LHA多弹簧薄膜执行机构
气源接口 Rcl/4"
环境温度 ‐30- +70℃

阀作用型式   用正作用或反作用执行机构实现阀的气-关式或气-开式
附件         定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能
泄流量 金属阀座：小于阀额定容量的0.01%，符合ANSl B16.104-1976lV级
软阀座：小于阀额定容量的10/-7，符合ANSl B16.104-1976lV级
回差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%（LHAl型小于全行程的5%）
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%（带VPE为±3%，LHAl配HEF位±2%）

CV值和行程
阀芯型式 阀座和流量特性 额定行程 0.01 0.04 0.1 0.16 0.25 0.4 0.63 1.3 1.6 2.5 4 6.3 10 14
柱塞阀芯 金属阀座 等百分比（%CF）  14.3         Ο Δ Δ Δ Δ Δ Δ Δ Δ Δ
线性（LCF） Ο Ο Ο Ο Ο Δ Δ Δ Δ Δ Δ Δ Δ Δ
软阀座 等百分比（%TF）          Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο
线性（LTF）     Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο Ο
公称通径 20 √ √ √ √ √ √ √ √ √ √ √ √ √ √
25 √ √ √ √ √ √ √ √ √ √ √ √ √ √

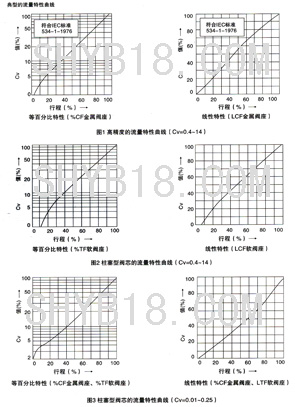

■流量特性


■允许压差
L.柱塞阀芯、金属阀位（%CF、LCF）
A.气-关式阀
执行机构 供气压力 弹簧范围 定位器 允许压差
额定Cv值
≤0.25 0.4 0.63 1 1.6 2.5 4 6.3 10 14
HA1D 1.4 0.2-1.0 有或无 40* 31 31 16 16 10 10 5.6 4.2 2.6
56
1.6 0.2-1.0 有 40* 40* 40* 40* 40* 40* 40* 28 21 13
100 100 100 84 52 52 52
4 0.8-2.4 有 ‐ ‐ ‐ ‐ ‐ 40* 40* 40* 40* 39
100 100 84 84
HA2D 1.4 0.2-1.0 有或无 40* 40* 40* 32.6 32.6 20 20 10.9 8.2 5
100 62 62
1.6 0.2-1.0 有 ‐ 40* 40* 40* 40* 40* 40* 40* 40* 25.5
100 100 100 100 100 100 54
4 0.8-2.4 有 ‐   ‐ ‐ ‐ ‐ ‐ 40 40 40
100 100 75

B.气-开式阀
执行机构 供气压力 弹簧范围 定位器 允许压差
额定Cv值
≤0.25 0.4 0.63 1 1.6 2.5 4 6.3 10 14
HA1R 1.4 0.2-1.0 有或无 40* 31 31 16 16 10 10 5.6 4.2 2.6
56
2.8 0.8-2.4 有 40* 40* 40* 40* 40* 40* 40* 39 29 18
100 100 100 100 100 72 72
HA2R 1.4 0.2-1.0 有或无 40* 40* 40* 32.6 32.6 20 20 10.9 8.2 5
100 62 62
2.8 0.8-2.4 有   40* 40* 40* 40* 40* 40* 40* 40* 35
  100 100 100 100 100 100 70 56

■Ⅱ.柱塞阀芯、软阀座（%TF、LTF）
A.气-关式阀
执行机构 供气压力 弹簧范围 定位器 允许压差
额定Cv值
≤0.25 0.4 0.63 1 1.6 2.5 4 6.3 10 14
HA1D 1.4 0.2-1.0 有或无 7.2 7.2 7.2 7.2 7.2 7.2 7.2 4 2.9 1.8
1.6 0.2-1.0 有 30 30 30 30 30 30 30 19 14 9.1
4 0.8-2.4 有 ‐ ‐ ‐ ‐ ‐ ‐ ‐ 30 30 27
HA2D 1.4 0.2-1.0 有或无 20 20 20 20 20 14 14 7.6 5.7 3.5
1.6 0.2-1.0 有 ‐ 30 30 30 30 30 30 30 28 17.6
4 0.8-2.4 有 ‐ ‐ ‐ ‐ ‐ ‐ ‐ 30 30 30

B.气-开式阀
执行机构 供气压力 弹簧范围 定位器 允许压差
额定Cv值
≤0.25 0.4 0.63 1 1.6 2.5 4 6.3 10 14
HA1R 1.4 0.2-1.0 有或无 7.2 7.2 7.2 7.2 7.2 7.2 7.2 4 2.9 1.8
4 0.8-2.4 有 30 30 30 30 30 30 30 27 20 12
HA2R 1.4 0.2-1.0 有或无 20 20 20 20 20 14 14 7.6 5.7 3.5
4 0.8-2.4 有 ‐ 30 30 30 30 30 30 30 30 24

■法兰距
公称通径 A
ANSl
125FF
ANSl
 150RF
JlS 10K
 FFRF
PN1.6		 JlS
16K
RF		 ANSl
300RF
JlS
20RF
JlS
 30K
 RF
PN4.0		 ANSl
600RF
JlS
40K
 RF
PN6.4		 ANSl
 150
RJ		 ANSl
300
RJ		 ANSl
600
RJ		 JlS
20K
沟槽型
嵌入型		 JlS
30K
沟槽型
嵌入型		 ANSl
 300
LG		 ANSl
600
SW、BW
20 184 190 194 206 ‐ 206 206 198 208 203 206
25 184 193 197 210 197 210 210 198 212 206 210

■外形尺寸
执行机构 H ¢B C E
常温型P 伸长l型El 伸长Ⅱ型EⅡ 伸长III型EIII
HA1D、R 375 525 685 900 218 230 40
HA2D、R 450 600 760 957 267 281 40

■重量
I.法兰连接
公称通径 执行机构 ANSI 125、150JIS 10K ANSI300、600JIS16、20、30、40K
常温型 （P) 伸长l型El 伸长Ⅱ型EⅡ 伸长III型EIII 常温型 （P) 伸长l型El 伸长Ⅱ型EⅡ 伸长III型EIII
20、25 HA1D、R 16 18 21 26 17 19 22 27
HA2D、R 23 25 28 33 24 26 29 34

Ⅱ.焊接连接
公称通径 执行机构 常温型 （P) 伸长l型El 伸长Ⅱ型EⅡ 伸长III型EIII
20、25 HA1D、R 14 16 19 24
HA2D、R 21 23 26 31
