YTZ-150(电阻）远传压力表

编号:

型号:

YTZ-150(电阻）远传压力表

适用于测量对钢对铜合金不起腐蚀作用的液体、蒸气和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器，故可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。

■主要技术指标
精确度等级：1.6
发送器起始电阻值：3-20Ω
发送器满度电阻值：340-400Ω
发送器接线端①②外加电压不大于6V

滑线电阻式发送器接线图

使用环境条件：-40-60℃，相对湿度不大于85%，且震动和
被测（控）介质的急剧脉动应对仪表正常工作
无明显影响。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大
于0.4%/10℃
重量：1.2kg
■结构原理
本仪表由一个弹簧管压力表和一个滑线电阻式发送器等的组成。
仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴发生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。
■测量范围

测量范围Mpa

0-0.1  0-0.16  0-0.25  0-0.4  0-0.6
0-1  0-1.6  0-2.5  0-4  0-6
0-10  0-16  0-25  0-40  0-60

-0.1-0 -0.1-0.06 -0.1-0.15 -0.1-0.3
-0.1-0.5 -0.1-0.9 -0.1-1.5 -0.1-2.4

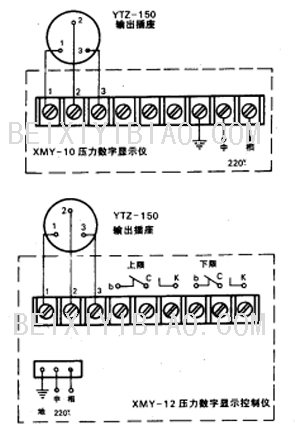

●与二次仪表XMY-10压力数字显示仪及XMY-12压力数字显示控制仪（本厂生产）配套的接线图.

■外形尺寸单位：mm
