HLS小口径笼式单座调节阀

■概述
是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。
调节阀的泄露量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结松紧凑，输出力大。
技术参数和性能指标

阀体

公称通径	20		25
公称压力	ANSI125、150、300、600	JIS10、16、20、30、40K		PN1.6、4.0、6.4MPA
连接型式	法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
	法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
	焊接连接：嵌接焊 SW
材料	铸钢（ZG230-450、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖	常温型（P）：-17-+230℃：   伸长l型（El)：-45--17℃  +230-+566℃
	伸长Ⅱ型（EⅡ）：-100--45℃：   伸长ⅲ）：-196-100℃
型式	直通单座铸造球型阀
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

 阀内组件

阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性（%CC）和线性特性（LCC），参考图1
套筒型式	分离式套筒
材料	不锈钢（1Ce18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）
	不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

供气压力	140-400KPA
弹簧范围	20-100、80-240KPA
膜片材质	乙丙橡胶尼龙布、丁腈橡胶夹尼龙布
型式	LHA多弹簧薄膜执行机构
气源接口	Rcl/4"
环境温度	‐30- +70℃

阀作用型式   用正作用或反作用执行机构实现阀的气-关式或气-开式
附件         定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

泄流量	金属阀座：小于阀额定容量的0.01%，符合ANSl B16.104-1976lV级
回差	带定位器：小于全行程的1%
	不带定位器：小于全行程的3%（LHAl型小于全行程的5%）
基本误差	带定位器：小于全行程的±1%
	不带定位器：小于全行程的±5%（带VPE为±3%，LHAl配HEF位±2%）

流量特性

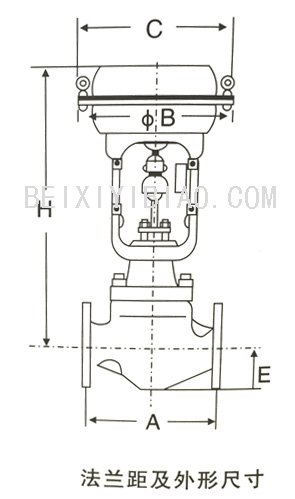

法兰距

公称通径	A
	ANSl  125FF ANSl  150RF JlS 10K  FFRF PN1.6	JlS   16K   RF	ANSl  300RF JlS  20RF JlS  30K  RF PN4.0	ANSl  600RF JlS  40K  RF PN6.4	ANSl  150 RJ	ANSl  300 RJ	ANSl  600 RJ	JlS 20K 沟槽型 嵌入型	JlS 30K 沟槽型 嵌入型	ANSl  300 LG	ANSl  600 SW、BW
20	184	190	194	206	‐	206	206	198	208	203	206
25	184	193	197	210	197	210	210	198	212	206	210

外形尺寸

执行机构	H				¢B	C	E
	常温型P	伸长l型El	伸长Ⅱ型EⅡ	伸长III型EIII
HA1D、R	375	525	685	900	218	230	40
HA2D、R	450	600	760	957	267	281	40

焊接连接

公称通径	执行机构	常温型 （P)	伸长l型El	伸长Ⅱ型EⅡ	伸长III型EIII
20、25	HA1D、R	14	16	19	24
	HA2D、R	21	23	26	31
