HTS单座调节阀

■概述
阀芯采用上导向结构，阀结松紧凑，有呈S现流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。
调节阀的泄露量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构其结松紧凑，输出力大。

■技术参数和性能指标
阀体

公称通径mm	40	50	60	80	100	150	200
公称压力	ANSI125、150、300、300			JIS10、16、20、3040K		PN1.6、4.0、6.4Mpa
连接型式	法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
	法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
	焊接连接：嵌接焊SW（40-50mm）  对接焊BW（65-200mm）
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni9Ti12Ti、ZG316L）、钛等
上阀盖	常温型（P）：-17～+230℃         伸长I型（EI）：-45～-17℃   +230～+566℃
	伸长II型（EII）：-100～+45℃     伸长III型（EIII）：-196～+100℃
型式	直通单座铸造球型阀
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氯乙稀石棉填料、石棉纺织填料、石墨填料

注：工作温度不准超过各种材料的允许范围。

阀内组件

阀芯型式	单座套筒式柱塞型阀芯
流量特性	等 百分比特性（%CC）和线性特性（LCC）,参考图1
套筒形性	分离式套筒
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
	不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

注：司太莱堆焊的适用范围，参考图4

执行机构

供气压力	140-400Kpa(LAH型)、140-280Kpa(LVA5型)、400-500Ppa(LVA6型)、300-500Kpa(LVP型)
弹簧范围	20-100、80-240Kpa(LHA、LVA5型)、190-350、190-400Kpa（LVA6型）
膜片材料	乙丙橡胶夹尼龙布、丁睛橡胶夹尼龙布
型式	LHA多弹簧薄膜执行机构、LVA5单弹簧膜执行机构
	LVA6单作用气缺活塞执行机构、LVP双作用缸活塞执行机构
气源接口	PC1/4”
环境温度	-30～+70℃

阀作用型式   用正作用或反作用执行机构实现阀的气-关式或气-开式
附件         定位器、空气过虑减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

泄漏量	金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回差	带定位器：小于全行程的1%
	不带定位器：小于全行程的3%（HAI型小于全行程的5%）
基本误差	带定位器：小于全行程的±1%
	不带定位器：小于全行程的±5%（带VPE为±3%，HAI配HEP为±2%）

注：采用标准的V型聚四氟乙稀填料
可调范围50：1

■Cv值和行程
I．高容量阀芯（%C、LC、%T、LT）

公称通径	40	50	65	80	100	150	200
阀座直径	40	50	65	80	100	150	200
额定Cv值	30	50	85	125	200	420	700
额定行程	25		38			50	75

II．高精度流量特性阀芯（%CF、LCF、%TF、LTF）

公称通径	40			50			45			80			100			150			200
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	125	150	125	200
额定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	75	360
额定行程	25						38									50			50

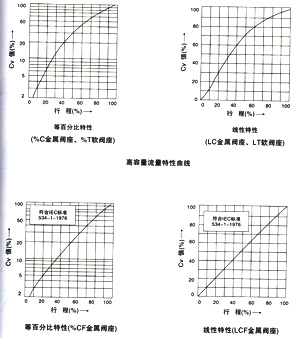

■流量特性


■允许压差
I．柱塞阀芯、金属阀座（%CF、LCF）
A．阀配用LHA或LVA执行机构
气-关式阀

执行机构	供气压力	弹簧范围	定位器	允许压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
HA1D	1.4	0.2-1.0	有或无	3.3	2.0	1.4	0.8	-	-	-	-	-	-
	1.6	0.2-1.0	有	16	9.9	7.1	4.0	-	-	-	-	-	-
	4.0	0.8-2.4	有	40	29	21	12	-	-	-	-	-	-
				48
HA2D	1.4	0.2-1.0	有或无	63	3.8	2.7	1.6	1.0	0.7	0.5	-	-	-
	1.6	0.2-1.0	有	31.6	19.3	13.7	7.8	5.1	3.5	2.0	-	-	-
	4.0	0.8-2.4	有	40	40	40	21.7	14.9	10.5	5.9	-	-	-
				94	57	41
HA3D	1.4	0.2-1.0	有或无	11.2	6.8	4.8	2.8	1.7	1.2	0.7	0.4	0.3	-
	1.6	0.2-1.0	有	40	34.2	24.2	14	8.8	6.2	3.5	2.2	1.4	-
				56
	4.0	0.8-2.4	有	40	40	40	40	26.5	18.7	10.5	6.7	4.1	-
				100	100	72	42
HA4D	1.4	0.2-1.0	有或无	-	-	8.3	4.8	3.0	2.2	1.2	0.7	0.5	0.3
	1.6	0.2-1.0	有	-	-	40	24.2	15.2	10.7	6.1	3.9	2.4	1.5
	4.0	0.8-2.4	有			40	40	40	32.2	18.2	11.6	7.1	4.5
						100	72	45
HA5D	1.4	0.2-1.0	有或无					4.2	2.9	1.6	1.1	0.6	0.4
	1.6	0.2-1.0	有					20.8	14.7	8.3	5.3	3.2	2.1

气-开式阀

执行机构	供气压力	弹簧范围	定位器	允许压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
HA1R	1.4	0.2-1.0	有或无	3.3	2.0	1.4	0.8	-	-	-	-	-	-
	2.8	0.8-2.4	有	22	13	9.9	5.7	-	-	-	-	-	-
HA2R	1.4	0.2-1.0	有或无	6.3	3.8	2.7	1.6	1.0	0.7	0.5	-	-	-
	2.8	0.8-2.4	有	40	27	14.1	11.1	6.9	4.9	2.8	-	-	-
				44
HA3R	1.4	0.2-1.0	有或无	11.2	6.8	4.8	2.8	1.7	1.2	0.7	0.4	0.3	-
	2.8	0.8-2.4	有	40	40	34	19.6	12.3	8.7	4.9	3.1	1.9	-
				78	47
HA4R	1.4	0.2-1.0	有或无	-	-	8.4	4.8	3.0	2.2	1.2	0.7	0.5	0.3
	2.8	0.8-2.4	有	-	-	40	31.5	21.3	15	8.5	5.4	3.3	2.1
						58
HA5R	1.4	0.2-1.0	有或无	-	-	-	-	4.2	2.9	4.2	1.1	0.6	0.4
	2.8	0.8-2.4	有	-	-	-	-	29.2	20.6	29.2	7.4	4.5	2.9
HA3R	4.0	1.9-3.5	有	-	-	-	-	40 61	40 43	24.2	-	-	-
	1.6	0.2-1.0	有	-	-	-	-	-	-	24.2	15.5	9.5	-

注：1、最大允许压差不准超过ANSI B16.34-1981或JIS B2201-1984标准规定的最大工作压力。
2、同一格内的上方数字表示阀常开允许压差，下方数字表示阀全关时的允许压差。
3、1*适用于65、80、100mm的阀，2*适用于150mm的阀。
4、黑线框内数字表示阀配用标准规格执行机构。

B．阀配用LVP执行机构

执行机构	供气压力	定位器	允许压差
			阀座直径
			65	80	100	125	150	200
VP5	3	有	40	36.8	20.7	13.2	8	-
			52
	4	有	40	40	27.8	17.8	10.8	-
			70	49
	5	有	40	40	34.9	22.4	13.6	-
			88	62
VP6	3	有	40	40	36.9	23.6	14.4	9.2
			93	65
	4	有	40	40	40	31.8	19.8	12.4
			100	88	49
	5	有	140	40	40	40	24.3	15.6
			100	100	62
VP7	3	有	-	-	-	35.5	21.6	13.8
	4	有	-	-	-	40	29	18.6
						47
	5	有	-	-	-	40	36.4	23.4
						60

注：1、如果执行机构带有辅助气源，应先二者较小一个供气压力作为计算允许压差的基础。
2、最大允许压关不准超过ANSI B16.34-1981或JIS B2201-1984标准规定的最大工作压力。
3、同一格内上方数字为阀常开允许压差，下方数字为阀关闭时的允许压差。

II．柱塞阀芯、软阀座（%TF、LCF、%T、LT）
A．阀配用HA或VA执行机构
气-关式阀

执行机构	供气压力	弹簧范围	定位器	允许压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
HA1D	1.4	0.2-1.0	有或无	3.3	1.4	1.4	0.6	-	-	-	-	-	-
	1.6	0.2-1.0	有	11	7.0	4.9	2.9	-	-	-	-	-	-
	4.0	0.8-2.4	有	30	20	14	8.6	-	-<
