WREK、WRNK、WECK系列 铠装热电偶

编号:

型号:

类别:热电偶

WREK、WRNK、WECK系列 铠装热电偶

        铠装热电偶具有能弯曲、耐高温、热响应时间快和坚固耐用等特点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件，它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和气体介质以及固体表面的温度，应符合GB/T18404-2001标准。

■主要技术指标
测温范围和准确度
类 别 代号 分度号 套管外径mm 常用温度℃ 最高使用温度℃ 允许偏差△t
测量范围℃ 允差值
镍铬－铜镍 WREK E ≥Φ3 600 700 0～700 ±2.5℃或±0.75%t
镍铬－镍硅 WRNK K ≥Φ3 800 900 0～900 ±2.5℃或±0.75%t
铜－铜镍 WRCK T ≥Φ3 350 400 ＜-200 未作规定
-40～350 ±0.75%t
注：1）t为被测温度的绝对值。
        2）T型分度号产平需与厂方协商订货。

■铠装热电偶热响应时间
        在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%，所需要的时间称为热响应时间，用T0.5表示
铠装热电偶热响应时间不大于下表的规定：
热响应时间T0.5S 接壳式 绝缘式
套管直径（min）
2.0 0.4 0.5
3.0 0.6 1.2
4.0 0.8 2.5
5.0 1.2 4.0
6.0 2.0 6.0
8.0 4.0 8.0

■绝缘电阻
       当周围空气温度为20±15℃，相对湿度不大于80﹪时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表规定。


■铠装热电偶外径和名义长度标准规格
铠装热电偶外径 dmm
Φ8 Φ6 Φ5 Φ4 Φ3
50
75
100
150
200
250
300
400
500
750
1000
等		 50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
等		 50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
等		 50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
等		 50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
1500
等
注：1、长度按用户需要定做
　　2、铠装热电偶直径d≤Φ5mm，并装有防溅式或防水式接线盒的产品，热电偶露出设备部分，用户在安装时必须加装支架等辅助支承，增加其刚度，确保紧固，防止接线盒受振动而引起摇摆，损坏热电偶。
　　3、直径Φ2mm铠装热电偶须和本厂协商订货。

■工作原理
        铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。
       铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。
       铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。

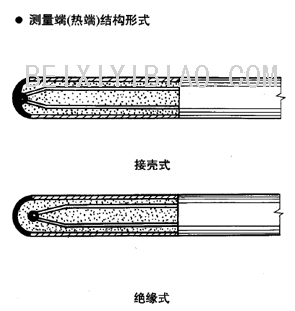

       铠装热电偶分绝缘式和接壳式两种。

■结构


■安装固定形式

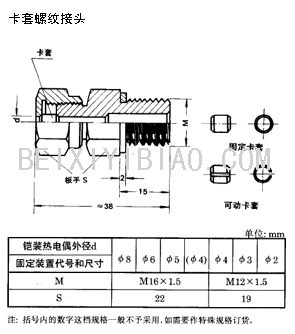

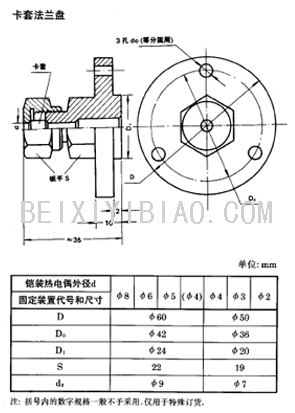

        固定装置是供用户安装用。除了无固定装置外，铠装热电偶固定装置有：固定卡套式、可动卡套式、固定法兰式、可动法兰式四种结构形式。固定卡套式供用户一次性固定；可动卡套式拥护可多次固定。


        为了适应不同行业对固定法兰盘的焊接结构、尺寸不同的需求，本厂决定增加三种不同焊接方式，不同形式密封的固定法兰安装盘，具体请参照装配式热电偶附表中d=1～8和表三中的型号。

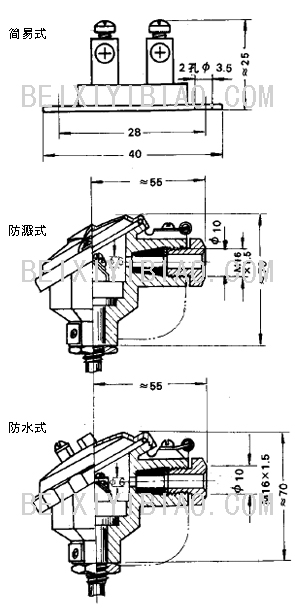

■铠装热电偶自由端（接线盒）形式
       接线盒供连接热电偶的自由端和显示仪表之用，目前有简易式、防溅式、防水式、手柄式、小接线盒式、接插式、补偿导线式多种结构形式。

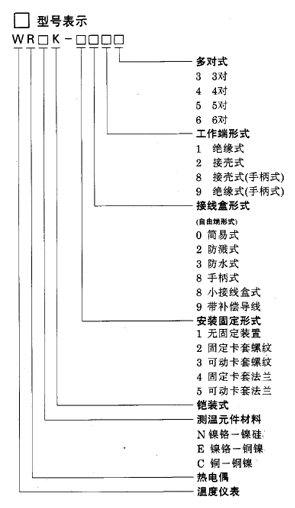

■型号规格

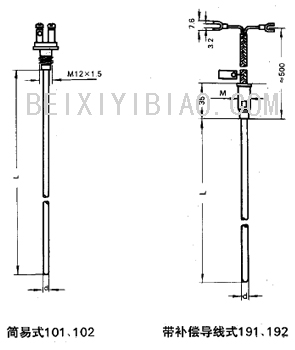

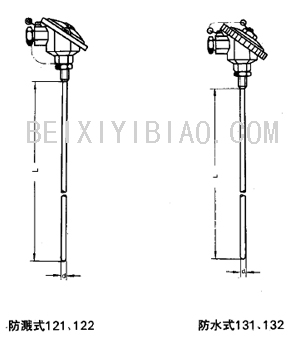

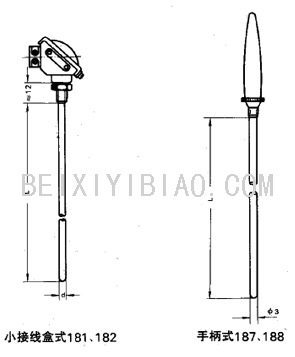

无固定装置式铠装热电偶
名称 型号 分度号 工作端形式
单支镍铬-铜镍 WREK-101
WREK-121
WREK-131
WREK-181
WREK-187
WREK-191		 E
(EA-2)﹡		 绝缘式
WREK-102
WREK-122
WREK-132
WREK-182
WREK-188
WREK-192		 接壳式
双支镍铬-铜镍 WREK2-121
WREK2-131		 绝缘式
WREK2-122
WREK2-132		 接壳式
单支镍铬-镍硅 WRNK-101
WRNK-121
WRNK-131
WRNK-181
WRNK-187
WRNK-191		 K
(EU-2)﹡		 绝缘式
WRNK-102
WRNK-122
WRNK-132
WRNK-182
WRNK-188
WRNK-192		 接壳式
双支镍铬-镍硅 WRNK2-121
WRNK2-131		 绝缘式
WRNK2-122
WRNK2-132		 接壳式
单支铜-铜镍 WRCK-101
WRCK-121
WRCK-131
WRCK-181
WRCK-187
WRCK-191		 T
(CK)﹡		 绝缘式
WRCK-102
WRCK-122
WRCK-132
WRCK-182
WRCK-188
WRCK-192		 接壳式
双支铜-铜镍 WRCK2-121
WRCK2-131		 绝缘式
WRCK2-122
WRCK2-132		 接壳式
注：（1）套管外径dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8。
　　（2）打“*”分度号作特殊规格订货

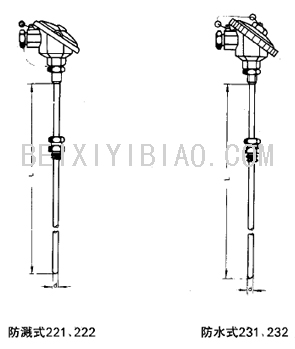

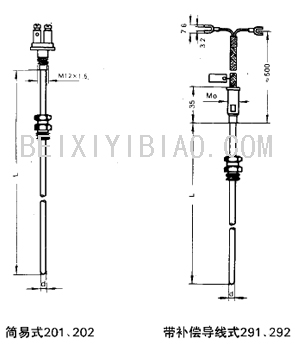

■固定卡套螺纹装置式铠装热电偶
名称 型号 分度号 工作端形式
单支镍铬-铜镍 WREK-201
WREK-221
WREK-231
WREK-281
WREK-291		 E
(EA-2)﹡		 绝缘式
WREK-202
WREK-222
WREK-232
WREK-282
WREK-292		 接壳式
双支镍铬-铜镍 WREK2-221
WREK2-231		 绝缘式
WREK2-222
WREK2-232		 接壳式
单支镍铬-镍硅 WRNK-201
WRNK-221
WRNK-231
WRNK-281
WRNK-291		 K
(EU-2)﹡		 绝缘式
WRNK-202
WRNK-222
WRNK-232
WRNK-282
WRNK-292		 接壳式
双支镍铬-镍硅 WRNK2-221
WRNK2-231		 绝缘式
WRNK2-222
WRNK2-232		 接壳式
单支铜-铜镍 WRCK-201
WRCK-221
WRCK-231
WRCK-281
WRCK-291		 T
(CK)﹡		 绝缘式
WRCK-202
WRCK-222
WRCK-232
WRCK-282
WRCK-292		 接壳式
双支铜-铜镍 WRCK2-221
WRCK2-231		 绝缘式
WRCK2-222
WRCK2-232		 接壳式
注：（1）套管外径dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8。
　　（2）打“*”分度号作特殊规格订货。

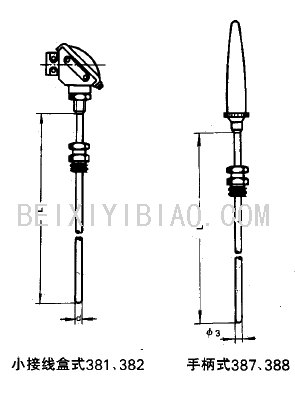

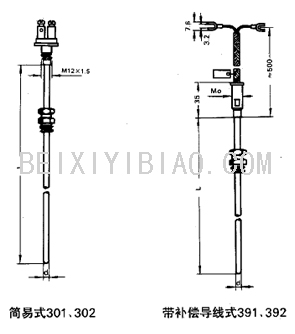

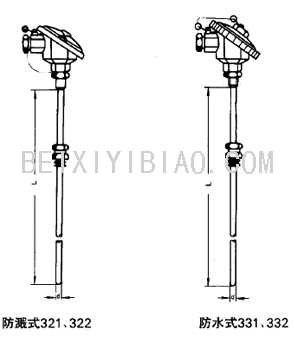

■可动卡套螺纹装置式铠装热电偶
名称 型号 分度号 工作端形式
单支镍铬-铜镍 WREK-301
WREK-321
WREK-331
WREK-381
WREK-387
WREK-391		 E
(EA-2)﹡		 绝缘式
WREK-302
WREK-322
WREK-332
WREK-382
WREK-388		 接壳式
双支镍铬-铜镍 WREK2-321
WREK2-331		 绝缘式
WREK2-322
WREK2-332		 接壳式
单支镍铬-镍硅 WRNK-301
WRNK-321
WRNK-331
WRNK-391
WRNK-381
WRNK-387		 K
(EU-2)﹡		 绝缘式
WRNK-302
WRNK-322
WRNK-332
WRNK-392
WRNK-382
WRNK-388		 接壳式
双支镍铬-镍硅 WRNK2-321
WRNK2-331		 绝缘式
WRNK2-322
WRNK2-332		 接壳式
单支铜-铜镍 WRCK-301
WRCK-321
WRCK-331
WRCK-391
WRCK-381
WRCK-387		 T
(CK)﹡		 绝缘式
WRCK-302
WRCK-322
WRCK-332
WRCK-392
WRCK-382
WRCK-388		 接壳式
双支铜-铜镍 WRCK2-321
WRCK2-331		 绝缘式
WRCK2-322
WRCK2-332		 接壳式
注：（1）套管外径d(mm)：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8。
　　（2）打“*”分度号作特殊规格订货。

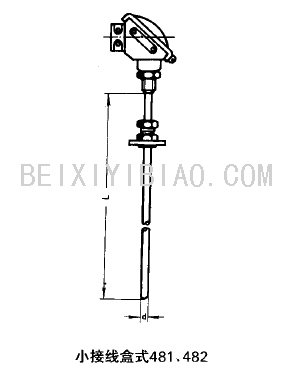

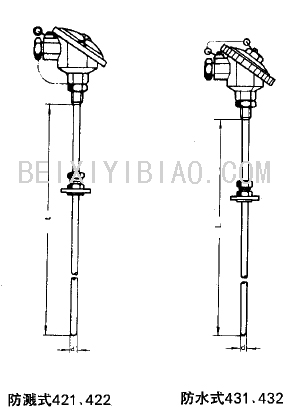

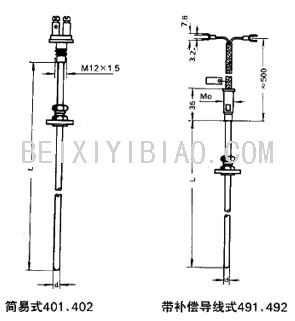

■固定卡套法兰装置式铠装热电偶
名称 型号 分度号 工作端形式
单支镍铬-铜镍 WREK-401
WREK-421
WREK-431
WREK-481
WREK-491		 E
(EA-2)﹡		 绝缘式
WREK-402
WREK-422
WREK-432
WREK-482
WREK-492		 接壳式
双支镍铬-铜镍 WREK2-421
WREK2-431		 绝缘式
WREK2-422
WREK2-432		 接壳式
单支镍铬-镍硅 WRNK-401
WRNK-421
WRNK-431
WRNK-481
WRNK-491		 K
(EU-2)﹡		 绝缘式
WRNK-402
WRNK-422
WRNK-432
WRNK-482
WRNK-492		 接壳式
双支镍铬-镍硅 WRNK2-421
WRNK2-431		 绝缘式
WRNK2-422
WRNK2-432		 接壳式
单支铜-铜镍 WRCK-401
WRCK-421
WRCK-431
WRCK-491
WRCK-481		 T
(CK)﹡		 绝缘式
WRCK-402
WRCK-422
WRCK-432
WRCK-492
WRCK-482		 接壳式
双支铜-铜镍 WRCK2-421
WRCK2-431		 绝缘式
WRCK2-422
WRCK2-432		 接壳式
注：（1）套管外径dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8。
　　（2）打“*”分度号作特殊规格订货。

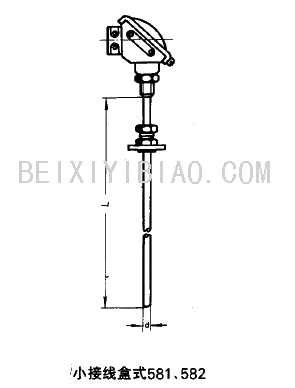

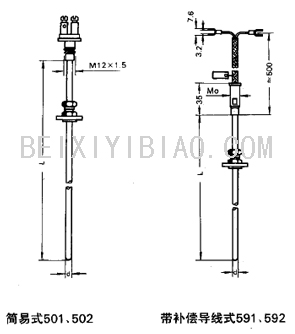

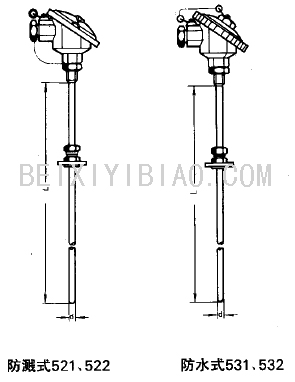

■可动卡套法兰装置式铠装热电偶
名称 型号 分度号 工作端形式
单支镍铬-铜镍 WREK-501
WREK-521
WREK-531
WREK-581
WREK-591		 E
(EA-2)﹡		 绝缘式
WREK-502
WREK-522
WREK-532
WREK-582
WREK-592		 接壳式
双支镍铬-铜镍 WREK2-521
WREK2-531		 绝缘式
WREK2-522
WREK2-532		 接壳式
单支镍铬-镍硅 WRNK-501
WRNK-521
WRNK-531
WRNK-581
WRNK-591		 K
(EU-2)﹡		 绝缘式
WRNK-502
WRNK-522
WRNK-532
WRNK-592
WRNK-582		 接壳式
双支镍铬-镍硅 WRNK2-521
WRNK2-531		 绝缘式
WRNK2-522
WRNK2-532		 接壳式
单支铜-铜镍 WRCK-501
WRCK-521
WRCK-531
WRCK-591
WRCK-581		 T
(CK)﹡		 绝缘式
WRCK-502
WRCK-522
WRCK-532
WRCK-592
WRCK-582		 接壳式
双支铜-铜镍 WRCK2-521
WRCK2-531		 绝缘式
WRCK2-522
WRCK2-532		 接壳式
注：（1）套管外径d（mm）：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8。
　　（2）打“*”分度号作特殊规格订货。

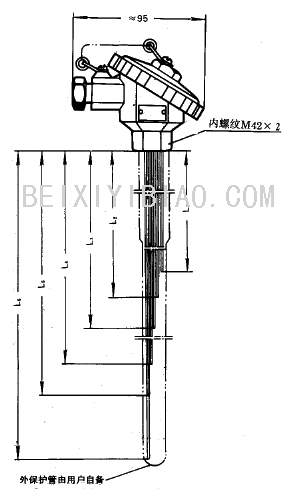

■无固定装置多对式铠装元件热电偶
名称 型号 分度号 工作端形式
镍铬-铜镍多对式铠装元件热电偶 WREK-1313
WREK-1314
WREK-1315
WREK-1316		 E
(EA-2)﹡		 绝缘式
WREK-1323
WREK-1324
WREK-1325
WREK-1326		 接壳式
镍铬-镍硅多对式铠装元件热电偶 WRNK-1313
WRNK-1314
WRNK-1315
WRNK-1316		 K
(EU-2)﹡		 绝缘式
WRNK-1323
WRNK-1324
WRNK-1325
WRNK-1326		 接壳式
注：（1）多对式铠装元件外径Φ3、Φ4mm二种。
　　（2）多对式热电偶分三对、四对、五对、六对、四种规格。
　　（3）打“*”分度号作特殊规格订货。


■多对式铠装元件热电偶
长度规格                                                            单位：mm
序号 L1 L2 L3 L4 L5 L6
II 830 2220 2420 3500 4940 7320
II 890 2320 2470 2600 6080 7370
