HCB平衡笼式调节阀

编号:

型号:

HCB平衡笼式调节阀

■概述
控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大；可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。
调节阀的泄露量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。

■技术参数和性能指标
阀体

公称通径mm	40	50	60	80	100	150	200
公称压力	ANSI125、150、300、300			JIS10、16、20、3040K		PN1.6、4.0、6.4Mpa
连接型式	法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
	法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
	焊接连接：嵌接焊SW（40-50mm）对接焊BW（65-200mm）
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni9Ti12Ti、ZG316L）、钛等
上阀盖	常温型（P）：-17～+230℃ 伸长I型（EI）：-45～-17℃ +230～+566℃
	伸长II型（EII）：-100～+45℃ 伸长III型（EIII）：-196～+100℃
型式	直通单座铸造球型阀
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氯乙稀石棉填料、石棉纺织填料、石墨填料

注：工作温度不准超过各种材料的允许范围

阀内组件

阀芯型式	单座柱塞型阀芯
流量特性	高容量流量特性，参考图1
	金属阀座：等百分比特性（%V）和线性特性（LV）
	软阀座：等百分比特性（%T）和线性特性（LT）
	高精度流量特性，参考图2
	金属阀座：等百分比特性（%VF）和线性特性（LVF）
	软阀座：等百分比特性（%T）和线性特性（LVF）
	注：1、整体式和分离式套筒应根据公称通径、材料和工作温度而定。 2、软阀座的工作温度和压差范围，请参考图3
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
材料	不锈钢堆焊司太莱合金、钛和耐腐蚀合金等司太莱堆焊的适用范围，参考图4

执行机构

型式	LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构
膜片材料	乙丙橡胶夹尼龙布、丁睛橡胶夹尼龙布
弹簧范围	20-100、40-120、80-240Kpa
供气压力	140-400Kpa(LHA型)、140-280Kpa(LVA5型)、400-500Kpa(LVA6型)
气源接口	RC1/4”
环境温度	-30～+70℃

阀作用型式用正作用或反作用执行机构实现阀的气-关式或气-开式
附件定位器、空气过虑减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

泄漏量	金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回差	带定位器：小于全行程的1%
回差	不带定位器：小于全行程的3%（HAI型小于全行程的5%）
基本误差	带定位器：小于全行程的±1%
基本误差	不带定位器：小于全行程的±5%（带VPE为±3%，HAI配HEP为±2%）

注：采用标准的V型聚四氟乙稀填料

■可调范围50：1
Cv值和行程
I.高容量阀芯

公称通径	40			50			65			80			100			150			200
阀座直径	Cv= 4.0	Cv= 6.3	25	Cv= 6.3	25	32	25	32	40	32	40	50	40	50	65	65	80	100	80	100	125
额定Cv值	4.0	6.3	12	6.3	12	21	12	21	30	21	30	60	30	60	85	85	125	200	125	200	310
额定行程	25						38									50			75

II．高精度流量特性阀芯（%VF、LVF、%TF、LTF）

公称通径		40			50			65			80			100			150			200
阀座直径		25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值		11	17	24	17	27	44	24	44	68	44	68	99	68	99	175	175	275	360	275	300	650
等百分比	金属阀座	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ	Δ
特性	软阀座	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο	Ο
额定行程		25						38									50			75

注：1、符号Ο和Δ表示阀的规格范围。
2、符合Δ表示流量特性符合IEC534-1-1976标准。

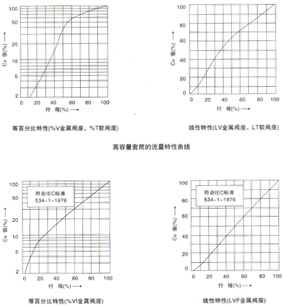

流量特性

■允许范围
I．金属阀座（%VF、LVF、%V、LV）
A.气-关式阀

执行机构	供气压力	弹簧范围	定位器	允许压差
				额定Cv值
				40	50	65	80	100	150	200
HA1D	1.4	0.2-1.0	有或无	5.1	4.0	-	-	-	-	-
	1.6	0.2-1.0	有	25	19	-	-	-	-	-
	4.0	0.8-2.4	有	40	70	-	-	-	-	-
				76	59
HA2D	1.4	0.2-1.0	有或无	9.9	7.7	6.6	5.4	4.2	-	-
	1.6 4.0	0.2-1.0	有	40	38	32.9	27.4	20.8	-	-
				49.2
		0.8-2.4	有	40	40	40	40	40	-	-
				100	100	98.7	82.3	62.8
HA3D	1.4	0.2-1.0	有或无	17.5	13.7	11.7	9.7	7.4	5.2	-
	1.6	0.2-1.0	有	40	40	40	40	37	26.1	-
				87	67	58	48.7
	4.0	0.8-2.4	有	40	40	40	40	40	40	-
				100	100	100	100	100	78.6	-
HA4D	1.4	0.2-1.0	有或无	-		20.2	16.7	12.8	9.0	7.4
	1.6	0.2-1.0	有	-	-	40	40	40	40	37
						100	83.9	63.6	45
HA5D	4.0	0.8-2.4	有	-	-	40	40	40	40	40
						100	100	100	100	100

B．气-开式阀

执行机构	供气压力	弹簧范围	定位器	允许压差
				额定Cv值
				40	50	65	80	100	150	200
HA1R	1.4	0.2-1.0	有或无	5.1	4.0	-	-	-	-	-
HA1R	2.8	0.8-2.4	有	36	27	-	-	-	-	-
HA2R	1.4	0.2-1.0	有或无	9.9	7.7	6.6	5.4	4.2	-	-
HA2R	2.8	0.8-2.4	有	40 68.1	40 53.9	40 46	38.4	29.3	-	-
HA3R	1.4	0.2-1.0	有或无	17.5	13.7	11.7	9.7	7.4	5.2	-
HA3R	2.8	0.8-2.4	有	40 100	40 95.7	40 81.7	40 68	40 51.8	36.7	-
HA4R	1.4	0.2-1.0	有或无	-	-	20.2	16.7	12.8	9.0	7.4
HA4R	2.8	0.8-2.4	有	-	-	40 100	40 100	40 89.7	40 63	40 51
HA5R	1.4	0.2-1.0	有或无	-	-	-	-	17.5	12.3	10.2
	1.4	0.4-1.2	有或无	-	-	-	-	40 52	37	30.7
	2.8	0.8-2.4	有	-	-	-	-	40 100	40 80	40 70
HA6R	4.0	1.9-3.5	有	-	-	-	-	40 100	-	-
HA6R	5.0	1.9-4.0	有	-	-	-	-	-	40 100	-

注：1、最大允许压差不准超过ANSI B16.34-1981或JIS B2201-1984标准规定的最大工作压力。
2、同一格内的上方数字表示阀常开允许压差，下方数字表示阀全关时的允许压差。
3、黑线框内数字表示阀配用标准规格执行机构。

II．软阀座（%TF、LTF、%T、LT）
．气-开式阀

执行机构	供气压力	弹簧范围	定位器	允许压差
				额定Cv值
				40	50	65	80	100	150	200
HA1D	1.4	0.2-1.0	有或无	3.6*	2.8*	-	-	-	-	-
	1.6	0.2-1.0	有	17	13	-	-	-	-	-
	4.0	0.8-2.4	有	30	30	-	-	-	-	-
HA2D	1.4	0.2-1.0	有或无	3.9*	5.4*	4.6*	3.8*	2.9*	-	-
	1.6	0.2-1.0	有	30	26.6	23.0	19.2	14.6	-	-
	4.0	0.8-2.4	有	30	30	30	30	30	-	-
HA3D	1.4	0.2-1.0	有或无	12.3*	9.6*	8.2*	6.8*	5.29	3.6*	-
	1.6	0.2-1.0	有	30	30	30	30	25.9	18.3	-
	4.0	0.8-2.4	有	30	30	30	30	30	30	-
HA4D	1.4	0.2-1.0	有或无	-	-	14.1*	11.7*	9.0*	6.3*	5.2*
	1.6	0.2-1.0	有	-	-	30	30	30	30	30
	4.0	0.8-2.4	有	-	-	30	30	30	30	30

B．气-开式阀

执行机构	供气压力	弹簧范围	定位器	允许压差
				额定Cv值
				40	50	65	80	100	150	200
HA1R	1.4	0.2-1.0	有或无	3.6*	2.8*	-	-	-	-	电话分享倍西仪表（上海）有限公司企业注册号 310116003152091 地址：上海市金山工业区亭卫公路6558号9幢4373室总机：400-021-5099 ICP备案号：沪ICP备15004332号
