HAS角形单座调节阀

■概述
     HAS角形单座调节阀式一种订导向结构的调节阀，是由多弹簧式薄膜执行与导向单座塞型阀芯调节机构组成。阀具有阀体结构紧凑，压降损失少、流量大，可调节范围广，流量特性曲线精度高等优点，可广泛应用于冶金、化工、石化、轻工等工业自动控制过程中。

型号、规格

类别	常温型	中温型
型号	1.6B HAS-4.0Mpa 6.4K	1.6B HAS-4.0SMpa 6.4K
规格	DN40-200	DN40-200

■技术参数和性能指标

调节机构主要技术参数

公称通径mm			40	50	65		80	100		150	200
阀座直径mm			25-40	32-50	40-65		50-80	65-100		100-150	125-200
额定值Cv			10-35	17-55	24-95		44-135	68-200		175-460	275-720
公称压力Mpa			0.6、1.6、4.0、6.4
行程mm			25			40			50
流量特性			直线，等面分比
介质温度℃			-200～200（常温型）- 45～450（中温型）
法兰尺寸			铸铁法兰尺寸按JB78-59铸钢法兰尺寸按JB79-59
法兰型式			法兰密封面型式按JB77-59，其中铸铁法兰为光滑式，铸钢法兰为凹式
阀体材质	PN (Mpa)	0.6 1.6	HT200
		4.0 6.4	ZG270-500,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
阀芯材质			1Cr18Ni9, 0Cr18Ni12Mo2Ti
上阀盖型式			普通式（常温型）伸长型（中温型）
可调式			50：1

注：可为用户提供ANSI、JPI、JIS法兰的产品，其法兰距按用户需要确定。

执行机构主要技术参数

型号	ZH-22	ZH-34	ZH-45
有效面积cm2	350	560	900
行程mm	16	25	50
弹簧范围Mpa	0.02-0.10  0.04-0.20  0.08-0.24  0.02-0.6  0.06-0.10

性能指标

项目		指标值
基本误差%	不带定位器	±50
	带定位器	±1.0
回差%	不带定位器	3.0
	带定位器	1.0
死区	不带定位器	3.0
	带定位器	0.4
额定行程偏差%		±2.5

项目				指标值
始 终 点 偏 差%	气关	不带定位器	始点	±50
			终点	±2.5
		带定位器	始点	±1.0
			终点	±1.0
	气开	不带定位器	始点	±50
			终点	±2.5
		带定位器	始点	±1.0
			终点	±1.0
允许泄漏量1/h				1×10-4×阀的额定容量

允许压差

作用方式	执行机构	气源压力Mpa	弹簧范围Mpa	定 位器	允许压差Mpa
					阀座直径
					25	32	40	50	65	80	100	125	150	200
气 关 式	ZHA-23	0.14	0.02-0.10		6.3	3.8	2.7	1.6
		0.16	0.02-0.10	有	31.6	19.3	13.7	7.8
		0.40	0.08-0.24	有	94	5.7	41	21.7
	ZHA-34	0.14	0.02-0.10						1.7	1.2	0.7	0.4	0.3
		0.16	0.02-0.10	有					8.8	6.2	3.5	2.2	1.4
		0.40	0.08-0.24	有					26.5	18.7	10.5	6.7	4.1
	ZHA-45	0.14	0.02-0.10										0.5	0.3
		0.16	0.02-0.10	有									2.4	1.5
		0.40	0.08-0.24	有									7.1	4.5
气 开 式	ZHA-23	0.14	0.02-0.10		6.3	3.8	2.7	1.6
		0.28	0.08-0.24	有	44	27	14.1	11.1
	ZHA-34	0.14	0.02-0.10						1.7	1.2	0.7	0.4	0.3
		0.28	0.08-0.24	有					12.3	8.7	4.9	3.1	1.9
	ZHA-45	0.14	0.02-0.10										0.5	0.3
		0.28	0.08-0.24	有									3.3	2.1

可配附件
定位器、手轮机构、空气过滤减压器等。

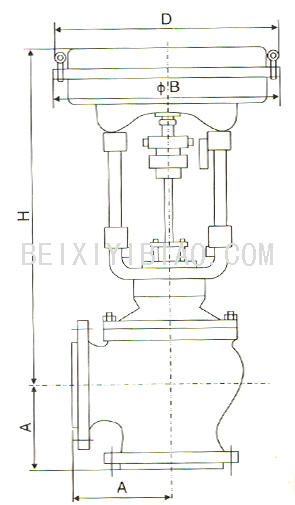

■外形尺寸

规格	H	D	ΦB	法兰距A
				1.6	4.0	6.4
40	500	285		111	117	125
50	575	285		127	133	143
65	630	360		138	146	156
80	635	360		149	159	168
100	660	360		176	184	197
150	955	470		225	237	254
200	1090	470		271	284	325

允许介质压力和工作温度关系

阀体材料	公称压力Mpa	介质工作温度℃
		120	200	250	300	350	400	425	450
		最大工作压力Mpa
HT200	1.6	1.6	1.5	1.4
ZG270-500 ZG1Cr18Ni9Ti	1.6		1.6	1.4	1.25	1.1	1.0	0.9	0.75
ZG0Cr18Ni12MoTi	4.0		4.0	3.6	3.2	2.8	2.5	2.2	19
	6.4		6.4	5.6	5.0	4.5	4.0	3.6	3.0

主要零件材料及推荐使用温度范围

阀体 上阀盖	材料	温度范围
	HT200	-20～+200℃
	ZG270-500	-40～+450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12MoTi	-250～550℃
阀芯阀座	1Cr18Ni9	-250～550℃
	0Cr18Ni12MoTi	-250～550℃
填 料	聚四氟乙稀	-40～+450℃
