CV3000系列HPS高压单座调节阀

编号:

型号:

类别:气动调节阀

CV3000系列HPS高压单座调节阀

     HPS高压单座调节阀是一种顶导向结构的调节阀，阀体流体通道呈S流线型，压降损失小，流量大，可调范围广。
    阀芯导向部分的导向面积大，抗振性好。调节阀配用多弹簧式薄膜执行结构，结构紧凑，输出 力大。
■技术参数和性能
阀体
形式：直通单座铸造球型阀
公称通径：25-80mm
公称压力：ANSI900、1500、2500、JIS 63K
连接形式：法兰式：FF、RJ
          标准按ANSI B16.5；JIS B2201
          焊接式：嵌装焊SW(25-80mm)
                  对接焊BW(80mm)
材料：ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
      1.25Cr0.5Mo  2.2Cr1.0Mo
      50Cr0.5Mo SCPH21  SCPH61  Ti
上阀盖：常温型（Ｐ）：-5-+230℃
        伸长I型（E1）：+230-+566℃
备注：工作温度不准超过各种材料允许范围
压盖型式：螺栓压紧式
填料：石棉编织填料。
阀内组件
阀芯型式：单座柱塞阀芯
流量特性：等百分比（%)和线性（L)
材质：1Cr18Ni9Ti、0Cr17Ni12Mo2、Ti
      8Cr17和不锈钢堆焊司太莱合金。
执行结构
型  式：HA多弹簧式薄膜执行机构
膜片材质：乙丙橡胶夹尼龙
弹簧范围：0.04-0.20,0.18-0.24MPA
供气范围：0.25,0.30,0.35,0.40MPA
          0.26-0.40MPA
气源接头：Rc1/4
环境温度：-30-+70℃
阀作用芋型式：气一开式或气一关式
备注：该阀也可配用VA5和VP执行机构
附件：定位器、保位阀、手轮机构、气动阀位传送器
性能
泄漏量：符合标准ANSI B16.104IV级，小于额定Cv的0.01%
回差：1%（带定位器）
线性：±%（带定位器）
可调范围：50:1
CV值和行程
公称通径mm   10 50 60
阀座直径mm   25 32 40 32 40 50 50 65 80
额定CV值 等百分比线性 JIS 63
KANS
I 900
 1500		 0.25 0.4 0.63 1.0 1.6 2.5 4.0 6.3 12 12 17 25 17 25 47 47 75 110
ANS
I2500
额定行程 14.3 25 38

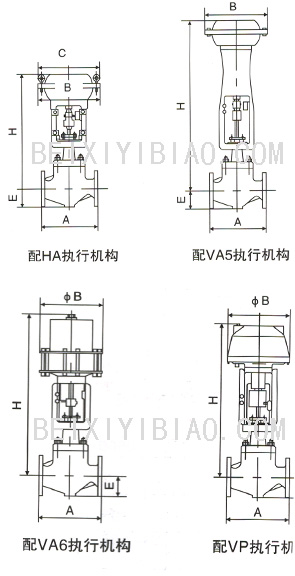

外形尺寸
公称通径 执行机构 H E C ΦB
ANSI900
JIS 63K		 ANSI1500 ANSI2500 ANSI900 ANSI1500 ANSI2500
P E1 P E1 P E1
25 HA3D.R 710 840 710 840 740 860 90 90 95 363 350
HA4D.R 870 1000 870 1000 900 1020 520 470
VA6R 1115 1245 1115 1245 1145 1265 - 445
VP5 895 1025 895 1025 1925 1045 - 345
40 HA3D.R 735 975 735 875 780 925 100 105 120 363 350
HA4D.R 890 1030 890 1030 935 1080 520 470
VA5D 1280 1420 1280 1420 1325 1470 - 620
VA5R 1390 1530 1390 1530 1435 1580 - 620
VA6R 1140 1280 1140 1280 1185 1350 - 445
VP5 920 1060 920 1060 965 1110 - 345
VP6 1140 1280 1140 1280 1185 1330 - 445
50 HA3D.R 760 925 765 825 800 960 110 120 130 363 350
HA4D.R 925 1085 925 1080 960 1120 520 470
VA5D 1315 1475 1315 1475 1350 1510 - 620
VA5R 1425 1585 1425 1585 1460 1620 - 620
VA6R 1175 1335 1175 1335 1210 1370 - 445
VP5 955 1115 955 1115 990 1150 - 345
VP6 1175 1135 1175 1135 1210 1370 - 445
VP7 1270 1420 1270 1420 1305 1465 - 545
80 HA3D.R 800 980 800 980 835 1005 140 150 165 363 350
HA4D.R 960 1140 960 1140 995 1165 520 470
VA5D 1345 1525 1345 1525 1380 1550 - 620
VA5R 1455 1635 1455 1635 1490 1660 - 620
VA6R 1205 1385 1205 1385 1240 1410 - 445
VP5 985 1165 985 1165 1220 1190 - 345
VP6 1205 1385 1205 1385 1240 1410 - 445
VP7 1295 1475 1295 1475 1330 1500 - 545
备注：1、P=常温型，E1=伸长型，E2=伸长II型，E2I=整体式，E2W=焊接式。
      2、表上H栏尺寸是调节阀不带手轮机构的数值，如果带顶装手轮机构，那么要相应加上手轮机构的尺寸、查HA执行机构的技术参数表纺号NO.AN10-29-2。

允许压差
I阀配用HA或VA执行机构（带定位器）
A、气-关式阀
公称压力 执行机构 供气压力Mpa 弹簧范围Mpa 允许差压Mpa
阀座直径mm或CV值
CV≤4.0 CV≤6.3 CV≤12 32 40 50 65 80
ANSI900
1500
JIS63K		 HA3D 0.28 0.04-0.20 16.3
15.2		 16.1
14.9		 10.2
9.2		 5
4.2		 3.2
2.7		 1.8
1.4		 1
0.70		 0.70
0.40
0.30 0.04-0.20 20.7
19.6		 20.5
19.2		 13
12		 6.4
5.7		 4.2
3.6		 2.4
1.9		 1.4
1		 0.90
0.60
0.35 0.04-0.20 26.4 26.4 20
19		 10
9.2		 6.6
6		 3.8
3.4		 2.3
1.9		 1.6
1.3
0.40 0.04-0.20 -   26.4
26		 13.5
12.8		 9.1
8.5		 5.3
4.8		 3.2
2.8		 2.2
1.9
HA4D 0.28 0.04-0.20 -   18.3
17.3		 9.1
8.4		 6.1
5.5		 3.5
3		 2.1
1.7		 1.4
1.1
0.30 0.04-0.20 -   23.1
22.1		 11.6
10.9		 7.7
7.1		 4.5
4		 2.7
2.3		 1.9
1.6
0.35 0.04-0.20 -   26.4 17.7
17		 11.9
11.3		 7
6.5		 4.2
3.9		 3
2.7
0.40 0.04-0.20 -     23.9
23.2		 16.1
15.5		 9.5
9		 5.8
5.4		 4.1
3.8
HA5D 0.26 0.02-0.10 -     26.3
25.5		 17.7
17.1		 10.4
10		 6.3
6		 4.5
4.2
0.28 0.02-0.10 -     26.4 20
19.4		 11.8
11.4		 7.2
6.8		 5.1
4.8
ANSI2500 HA3D 0.28 0.04-0.20 16.3
15.2		 16.1
14.9		 10.2
9.2		 10.2
9.2		 5
4.2		 2.5
2		 1.8
1.4		 1
0.7
0.30 0.04-0.20 20.7
19.6		 20.5
19.2		 13
12		 13
12		 6.4
5.7		 3.3
2.8		 2.4
1.9		 1.4
1
0.35 0.04-0.20 31.6
30.5		 31.4
30.1		 20
19		 20
19		 10
9.2		 5.2
4.7		 3.8
3.4		 2.3
1.9
0.40 0.04-0.20 42.5
41.4		 42.3
41		 27
26		 27
16		 13.5
12.8		 7.2
6.7		 5.3
4.8		 3.2
2.8
HA4D 0.28 0.01-0.20 -   18.3
17.3		 18.3
17.3		 9.1
8.4		 4.8
4.3		 3.5
3		 2.1
1.7
0.30 0.04-0.20 -   23.1
22.1		 23.1
22.1		 11.6
10.9		 6.1
5.6		 4.5
4		 2.7
2.3
0.35 0.04-0.20 -   35.1
34.1		 35.1
34.1		 17.7
17		 9.5
8.9		 7
6.5		 4.2
3.9
0.40 0.04-0.20 -   44 44 23.9
23.2		 12.8
12.3		 9.5
9		 5.8
5.4
HA5D 0.26 0.02-0.10 -       26.3
25.5		 14.1
13.6		 10.4
10		 6.3
6
0.28 0.02-0.10 -       29.6
28.6		 15.9
15.4		 11.8
114		 7.2
6.8
备注：1、深色框内数字表示阀配用标准规格执行机构。
2、最大允午压差不准超过ANSIB16.34或JIS B 2201标准规定的最大值。
3、进口压力P1不准超过阀关闭时的最大允许压差。
4、最大允许压差随阀座泄泄漏量不同而变化，同一格内上方村差表示阀座泄漏量≤0.01%时，下方压差表示阀座泄漏量≤0.001%时。
