ZJHP精小型气动单座调节阀

编号:

型号:

类别:气动调节阀

ZJHP精小型气动单座调节阀

■概述
   ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度低、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。
   本产品操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
■主要技术参数和性能指标
1、调节机构主要技术参数
公称通径mm 20 25 40 50 65 80 100 150 200
阀座直径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
公称压力Mpa 0.6、1.6、4.0、6.4
行程mm 10 16 25 40 60
流量特性 直线、等百分比
介质温度 -15～200（常温型）、-40～+250、-40～450（中温型）
法兰尺寸 铸铁法兰尺寸按JB78，铸钢法兰尺寸按JB79
法兰型式 法兰密封面型式按JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体
材质		 PN
Mpa		 0.6、1.6 HT200
4.0、6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
上阀盖型式 普通式（常温型）、热片式（中温型）
可调比R 50：1
气源接头 M16×1.5
注：可为用户提供ANSI、JPI、JIS法兰的产品，结构长度也可按用户需要确定。

2、执行机构主要技术参数
型号 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面积m2 350 350 560 900
行程mm 16 25 40 60
弹簧范围Kpa 20-100（标准）、40-200、80-240、20-60、60-100

性能指标
项目 指标值 项目 指标值
基本误差% 不带定位器 ±5.0 始
终
点
偏
差
%		 气关 不带定位器 始点 ±5.0
终点 ±2.5
带定位器 ±1.0 带定位器 始点 ±1.0
终点 ±1.0
回差% 不带定位器 ≤3.0 气开 不带定位器 始点 ±2.5
终点 ±5.0
带定位器 ≤1.0 带定位器 始点 ±1.0
死差% 不带定位器 ≤3.0 终点 ±1.0
带定位器 ≤0.4 允许泄漏量/h 1×10-4×阀额定容量
额定行程偏% ±2.5

允许压差
开关方式 执行机构型号 弹簧范围Kpa 气源压力Kpa 需要附件 公称通径mm
20 25 40 50 65 80 100 150 200
10 12 15 20 32 40 125 150
气关 ZHA-22 20-100
20-100
40-200		 0.14
0.25
0.4		 -
P
PR		 6.4
6.4
6.4		 6.19
6.4
6.4		 3.96
6.4
6.4		 2.23
6.4
6.4		 1.43
6.4
6.4
ZHA-23 20-100
20-100
40-200		 0.14
0.25
0.4		 -
P
PR		           0.87
5.68
6.4		 0.56
3.64
5.04		 0.35
2.30
3.18
ZHA-34 20-100
20-100
40-200		 0.14
0.25
0.4		 -
P
PR		                 0.34
2.21
3.06		 0.22
1.43
1.98		 0.14
091
1.26
ZHA-45 20-100
20-100
40-200		 0.14
0.25
0.4
 		 -
P
PR		                       0.15
0.95
1.32		 0.10
0.66
0.92		 0.06
0.37
0.52
气开 ZHB-22 20-100
40-200
80-240		 0.14
0.25
0.4		 -
PR
P		 4.64
6.4
6.4		 3.09
6.4
6.4		 1.98
5.94
6.4		 1.11
3.34
6.4		 0.71
2.14
4.99
ZHB-23 20-100
40-200
80-240		 0.14
0.25
0.4		 -
PR
P		           0.44
1.31
3.05		 0.28
0.84
0.95		 0.18
0.53
1.25
ZHB-34 20-100
40-200
80-240		 0.14
0.25
0.4		 -
PR
P		                 0.17
0.51
1.18		 0.28
0.84
1.95		 0.07
0.21
0.5
ZHB-45 20-100
40-200
80-240		 0.14
0.25
0.4		 -
PR
P		                       0.07
0.22
0.51		 0.05
0.15
0.36		 0.03
0.09
0.21
注：1、P-阀门定位器，R-压力继动器
2、允许压差为阀关闭P2=0状态下，ΔP的最大值。
3、最大压差超过1.0Mpa,阀塞、阀座表面堆焊硬质合金或改用其它材料。
可配附件
定位器、手轮机构、空气过滤减压器、保位阀等

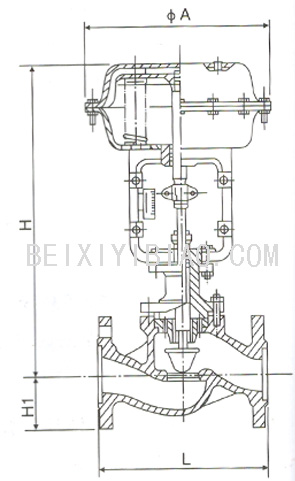

外形尺寸
DN L H H1 质量（kg） ΦA
PN6/16 PN40 PN64 普通 高温 PN6 PN16 PN40 PN64 PN6/16 PN40/64
20 181 194 206 398 548 45 52 65 19 23 285
25 184 197 210 410 560 50 57 70 20 24
40 222 235 251 455 620 65 75 85 26 35
50 254 267 286 457 627 70 82 90 30 40
65 276 292 311 610 790 80 92 100 47 66 360
80 298 317 337 622 807 95 100 107 55 78
100 352 368 394 640 850 105 110 117 125 65 99
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 615 650 890 1150 160 170 187 207 175 250
250 650 670 690 1203 1523 187 202 225 235 350 470 580
300 740 770 800 1234 1554 220 230 257 265 500 660


主要零件材料
零件名称 材料 温度范围 备注
阀体上阀盖 HT200 -15～200℃
WCB -20～425℃
ZG1Cr18Ni9Ti -40～550℃
ZG0Cr18Ni12Mo2Ti -40～550℃
阀芯、阀座 1Cr18Ni9Ti -40～550℃
0Cr18Ni12Mo2Ti -40～550℃
填 料 聚四氟乙稀 -40～200℃
膜片 丁腈橡胶夹增强涤沦织物
压缩弹簧 60Si2Mn
膜盖 A3
订货须知
订货时请填 写《规格书》或注明以下内容：
1、产品型号2、公称压力3、公称通径，额定流量系数KV4、信号压力，弹簧范围5、流量特性6、阀的开关方式7、介质工作温度范围8、阀体，阀芯材料9、是否带附件，说明附件型号10、是否有其它特殊要求。
