ZHA/BS精小型气动薄膜角形调节阀

编号:

型号:

类别:气动调节阀

ZHA/BS精小型气动薄膜角形调节阀

■概述
   ZHA/BS精小型气动薄膜角形调节阀，由ZHA/B型气动薄膜多弹簧执行机构和角形阀结构。体积小，重量轻。阀芯采用顶端导向结构；阀体内流路简单、无死角；因此，可以避免介质的结焦、粘结、堵塞等现象，有一定的自清洗能力。本产品适用于调节高粘度，含有悬浮物的介质。
产品型号
产品型号 ZHA/B-64型 ZHA/BS-64G型

主要技术参数
公称通径mm 20 25 40 50 65 80 100   125 150 200
阀座直径mm 10 12 15 20 26 32 50 66 80 100 125 150 200
额定流量系数KV 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 400 630
流量特性 直线、等百分比
公称压力Mpa 6.4
连接方式 法兰连接：PN1.6按JB78-59标准，PN4.0、6.4按JB79-59标准
配用执行机构型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45
有效面积cm2 350 560 900
行程mm 10 16 25 40 60
作用方式 气关式，气开式
弹簧压力范围Kpa 标准20-100，可选用40-200、20-60、60-100、80-240
供气压力Kpa 标准0.14，可选用0.25、0.4
气源接头 M16*1.5
固有可调比R 30：1


主要技术性能指标
项目 不带阀门定位器 带定位器
基本误差% ≤±5 ≤±1
回差% ≤3 ≤1
死区% ≤3 ≤0.4
泄漏量 0.01%×阀额定容量
额定流量系数误差% KV＞6.3时≤±10    KV＞6.3时≤±15

阀体材料和适用温度范围
阀体材料 材料牌号 公称压力Mpa 适用温度范围℃
常温型 热片型
铸钢 ZG230-450 6.4 45-250 -40-450
铸不锈钢 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti		 6.4 -40-250 -60-450

允许压差
开关方式 执行机构型号 弹簧范围Kpa 气源压力Kpa 需要附件 公称通径mm
20 25 40 50 65 80 100 150 200
10 12 15 20 32 40 125 150
气关 ZHA-11 20-100
20-100
40-200		 0.14
0.25
0.4		 -
P
PR		 6.4
6.4
6.4		 6.19
6.4
6.4		 3.96
6.4
6.4		 2.23
6.4
6.4
ZHA-22 20-100
20-100
40-200		 0.14
0.25
0.4		 -
P
PR		         1.43
6.4
6.4		 0.87
5.68
6.4
ZHA-23 20-100
20-100
40-200		 0.14
0.25
0.4		 -
P
PR		             0.56
3.64
5.04		 0.35
2.30
3.18
ZHA-34 20-100
20-100
40-200		 0.14
0.25
0.4		 -
P
PR		                 0.34
2.21
3.06		 0.22
1.43
1.98		 0.174
0.91
1.26
ZHA-45 20-100
20-100
40-200		 0.14
0.25
0.4
 		 -
P
PR		                       0.15
0.95
1.32		 1.10
0.66
0.92		 0.06
0.37
0.52
气开 ZHB-11 20-100
40-200
80-240		 0.14
0.25
0.4		 -
PR
P		 4.64
6.4
6.4		 3.09
6.4
6.4		 1.98
5.94
6.4		 1.11
3.34
6.4
ZHB-22 20-100
40-200
80-240		 0.14
0.25
0.4		 -
PR
P		         0.71
2.14
4.99		 0.44
1.31
3.05
ZHB-23 20-100
40-200
80-240		 0.14
0.25
0.4		 -
PR
P		             0.28
0.84
0.95		 0.18
0.53
1.25
ZHB-34 20-100
40-200
80-240		 0.14
0.25
0.4		 -
PR
P		                 0.17
0.51
1.18		 0.28
0.84
1.95		 0.17
0.21
0.5
ZHB-45 20-100
40-200
80-240		 0.14
0.25
0.4		 -
PR
P		                       0.07
0.22
0.51		 0.05
0.15
0.36		 0.03
0.09
0.21
注：P-阀门定位器    R-1：2气动继动器

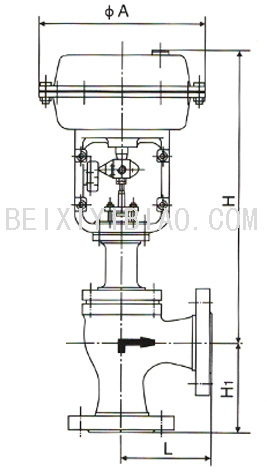

外形尺寸
公称通径DNmm ΦA L H
常温型 热片型
20 285 100 421 586
25 115 428 587
32 130 430 592
40 130 470 629
50 150 478 639
65 360 170 504 765
80470 190 606 765
100 215 616 805
125 470 250 785 1003
200 275 800 1018
250 325 832 1038
