UG系列玻璃管液位计（化工部标准HG5型玻璃管液位
UG系列玻璃管液位计可用来直接指示各路罐、塔、槽、箱等容器的液位高度，具有结构简单，经久耐用的特点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。
■主要技术指示
介质：1.6MPa
介质温度：≤200℃
仪表的规格是根据上下二阀门的中心距L定制的，标尺的刻度范围H与L的关系如下：
|
L(mm)
|
500
|
800
|
1000
|
1400
|
|
H（mm)
|
300
|
600
|
800
|
1200
|
安装形式：法兰安装、法兰安装符合国家标准GB9119.8-1988PN1.6MPa,DN20(HG20593-1997PN1.6MPa,DN20A)
螺纹安装：M27×1.5或ZG3/4″
重量：5kg
■结构原理
仪表在上下阀上都装有M27×1.5或ZG3/4″的螺纹接头，通过法兰也容器连接的构成连通器，透过玻璃管可直接读得容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃管因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。
在仪表的阀端装有阻塞的孔螺钉，可供取样时用，或在检验时，放出仪表中的液体时用。
-
阀门2.下接头3.密封垫圈（钢纸）4.下压紧螺母5.上压紧螺母6.垫圈（钢板）7.上接头8.阀门9.玻璃管10、 11.左右标尺12.保护套13、 14、 15.拉紧螺杆、螺母、光垫圈16、 17、 18.十字槽平圆螺钉、垫圈、螺母19.压紧套筒20、 21、 22.十字平槽圆螺钉、螺母、垫圈23.夹头24.护板 25.密封垫圈
注：上下阀门螺纹的连接尺寸为M27×1.5
附表：玻璃管液位计主要零件
|
序号
|
零件名称
|
规格
|
数量
|
|
1
|
下阀门
|
|
1
|
|
2
|
下接头
|
|
1
|
|
3
|
密封垫圈
|
Φ25*Φ5*4钢纸
|
1
|
|
4
|
下压紧螺母
|
|
1
|
|
5
|
上压紧螺母
|
|
1
|
|
6
|
垫圈
|
冷扎钢板Φ26 Φ19*2
|
1
|
|
7
|
上接头
|
|
1
|
|
8
|
上阀门
|
|
1
|
|
9
|
玻璃管
|
Φ25*Φ14
|
1
|
|
10
|
左标尺
|
|
1
|
|
11
|
右标尺
|
|
1
|
|
12
|
保护套
|
|
1
|
|
13
|
拉紧螺杆
|
|
2
|
|
14
|
垫圈
|
A6 GB97-1966
|
4
|
|
15
|
螺母
|
AM6 GB52-1966
|
4
|
|
16
|
十字槽平圆螺钉
|
M4*8 GB818-1967
|
4-12
|
|
17
|
垫圈
|
A4 GB97-1966
|
8-24
|
|
18
|
螺母
|
AM4 GB52-1966
|
4-12
|
|
19
|
压紧套筒
|
|
2
|
|
20
|
十字槽平圆螺钉
|
M6*18GB818-1967
|
2
|
|
21
|
垫圈
|
A6 GB97-1966
|
4
|
|
22
|
螺母
|
AM6 GB52-1966
|
2
|
|
23
|
夹头
|
|
2
|
|
24
|
护板
|
|
2
|
|
25
|
密封垫圈
|
柔性石墨压环
|
10
|

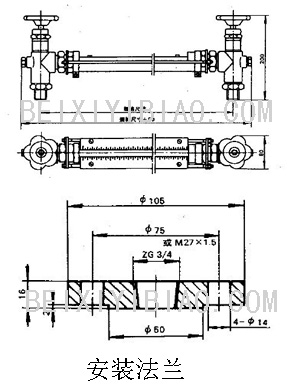

■外形及安装尺寸
■安装使用须知
本仪表厂出厂除阀体外，其余各件均散装，用户可根据总装图逐渐安装。
为了保证自动密封作用，容器内的介质压力应大于0.2MPa,在打开上下阀时，阀杆退出转数不少于4转，使阀钢球封门时，不至于碰到阀杆的顶端。
■订货须知
型号名称
规格（中心距L）
材质（不锈钢或普通钢）
安装形式：（法兰安装或M27*1.5或ZG3/4″螺纹安装）
