ZMAP/N-D型气动薄膜低温调节阀

编号:

型号:

ZMAP/N-D型气动薄膜低温调节阀

■概述
ZMAP/N-D型气动薄膜低温调节阀，由气动薄膜执行机构和耐低温的单双座阀组成。它采用伸长型上阀盖，所以尽管阀体内温度很低，但其上端的填料仍处于常温下工作，该产品适用于调节-60--250℃低温状态下的介质（如液氧、液氮等）。为确保调节精度，必须配用阀门定位器。

主要技术参数

公称通径mm	25	32	40	50	65	80	100	125	150	200
阀座直径mm	26、24	32、30	40、38	50、48	66、64、	80、78	100、98	125、123	150、148	200、198
额定流量系数KV	10	16	25	40	63	100	160	250	400	630
流量特性	直线、等百分比
公称压力Mpa	0.6、1.6、4.0、6.4
连接方式	法兰连接：PN1.6按JB78-59标准，PN4.0、6.4按JB79-59标准
配用执行机构型号	ZHA-22	ZHA-23			ZHA-34			ZHA-45
有效面积cm2	350				560			900
行程mm	16	25			40			60
作用方式	气关式，气开式
弹簧压力范围Kpa	标准20-100，可选用40-200、20-60、60-100
供气压力Kpa	标准0.14，可选用0.25、0.4
气源接头	M16*1.5
固有可调比R	30：1

主要技术性能指标

项目	不带阀门定位器	带定位器
基本误差%	±10	≤±1
回差%	≤8	≤1
死区%	≤6	≤0.4
泄漏量	0.01%×阀额定容量
额定流量系数误差%	≤±10

阀体材料和适用温度范围

阀体材料	材料牌号	公称压力Mpa	选用法兰		适用温度范围℃
铸硅黄铜	ZHSi80 3	1.6、4.0、6.4	按PN1.6 JB78-59标准	凹凸式按 JB79-59,PN4.0	-60～-200
铸不锈钢	ZG1Cr18Ni9Ti	1.6、4.0、6.4	按PN1.6 JB78-59标准	凹凸式按 JB79-59,PN4.0	-60～-250

允许压差
标准组配的气动薄膜低温双座调节阀，建议工作压差不超过1Mpa，当压差超过允许值时，可通过调整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力。

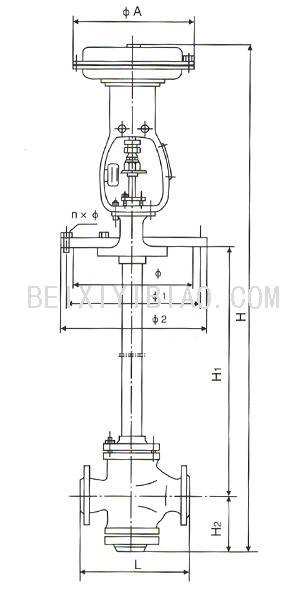

外形尺寸

DNmm		25	32	40	50	65	80	100	125	150	200
ΦA		280		325		410			495
Φ		235	255	280	310	345	370	430	490	550	660
Φ1		260	285	305	340	375	405	460	525	590	700
Φ2		290	315	335	370	410	440	490	560	630	740
n-Φ		8-14		8-16		10-16	10-18	12-18	16-18		20-18
L		185	200	220	250	275	300	350	410	450	550
H2		104	107	126	131	175	190	202	250	260	302
H	H1=500	1052	1055	1135	1140	1374	1389	1401	-	-	-
	H1=600	1152	1155	1235	1240	1474	1489	1501	-	-	-
	H1=700	1252	1255	1335	1340	1474	1589	1601	1750	1760	1800
	H1=800	1352	1355	1435	1440	1674	1689	1701	1850	1860	4900
	H1=900	1453	1455	1535	1540	1774	1789	1801	1950	1960	2000
	H1=1000	1552	1555	1635	1650	1874	1889	1901	2050	2060	2100
	H1=1100	-	-	-	-	-	-	-	2150	2160	2200
	H1=1200	-		-	-	-	-	-	2250	2260	2300
