ZMAP/N-W型气动薄膜波纹管调节阀
■概述| 公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 阀座直径mm | 26、24 | 32、30 | 40、38 | 50、48 | 66、64、 | 80、78 | 100、98 |
| 额定流量系数KV | 10 | 16 | 25 | 40 | 63 | 100 | 160 |
| 流量特性 | 直线、等百分比 | ||||||
| 公称压力Mpa | 1.0、1.6、4.0 | ||||||
| 连接方式 | 法兰连接：PN1.6按JB78-59标准，PN4.0、6.4按JB79-59标准 | ||||||
| 配用执行机构型号 | ZHA-2 | ZHA-3 | ZHA-4 | ||||
| 有效面积cm2 | 280 | 400 | 630 | ||||
| 行程mm | 16 | 25 | 40 | ||||
| 作用方式 | 气关式，气开式 | ||||||
| 弹簧压力范围Kpa | 标准20-100，可选用40-200、20-60、60-100 | ||||||
| 供气压力Kpa | 标准0.14，可选用0.24 | ||||||
| 气源接头 | M16×1.5 | ||||||
| 固有可调比R | 30：1 | ||||||
| 项目 | 不带阀门定位器 | 带定位器 |
| 基本误差% | ≤±5 | ≤±1 |
| 回差% | ≤3 | ≤1 |
| 死区% | ≤3 | ≤0.4 |
| 泄漏量 | 0.01%×阀额定容量 | |
| 额定流量系数误差% | ≤10 | |
| 阀体材料 | 材料牌号 | 公称压力(Mpa) | 适用温度范围(℃) |
| 铸钢 | ZG230-450 | 1.0、1.6、4.0 | -40～150 |
| 铸不锈钢 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
-60～150 |

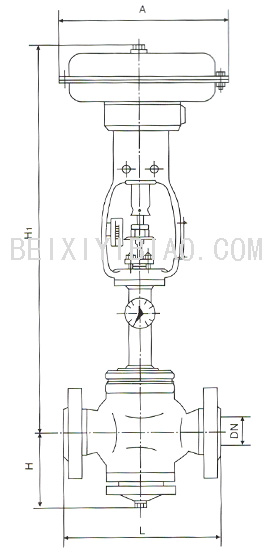

| 公称通径DNmm | A | L | H | H1 | ||
| PN1.0、1.6 | PN2.5、4.0 | 气关式 | 气开式 | |||
| 25 | Φ280 | 185 | 190 | 583 | 636 | 104 |
| 32 | 200 | 210 | 585 | 638 | 107 | |
| 40 | Φ325 | 220 | 230 | 716 | 795 | 126 |
| 50 | 250 | 255 | 721 | 800 | 131 | |
| 65 | Φ410 | 275 | 285 | 1064 | 1165 | 175 |
| 80 | 300 | 310 | 1081 | 1182 | 190 | |
| 100 | 350 | 355 | 1093 | 1194 | 202 | |
