ZMA/BPF46-10/16型气动薄膜衬氟波纹管调节阀

编号:

型号:

■概述
气动薄膜衬塑波纹管调节阀，是自动化仪表系列中的执行单元，安装在介质输送管道上与其它仪表配套使用，以控制流量等参数，除具有可靠地密封性外，还具有耐酸（盐酸、硫酸、氢氟酸）、碱等强腐蚀介质的独特点，适用于调节剧毒的、贵重的、易挥发、易渗透的介质，因此，广泛用于化工、石油、冶金、医药、轻纺等工业自动化装置上调节流量。
规格与技术参数

公称通径mm		3/4”	20	25	32	40	50	65	80	100
公称压力Mpa		1、1.6
阀座直径mm		3-4 5-6 7-8	10 15 20	26	32	40	50	66	82	102
额定流量系数KV		0.08-0.12 0.20-0.32 0.50-0.80	1.2 3.2 5.0	8.0	12.0	20.0	32.0	50.0	70.0	100
固有流量特性		直线	直线，等百分比
阀芯流开允许压差Mpa		公称压力		0.80	0.50	0.50	0.30	0.25	0.20	0.12
行程mm		10	10	16		25		40
工作温度		-30～+200℃
材料	阀体	碳钢（WCB）衬F46（FEP）
	阀座、阀芯	2CR13衬F46(FEP)哈氏合金蒙乃尔
	波纹管	聚四氟乙稀（PTFE）哈氏合金
适用介质		盐酸、硫、氢氟酸、碱及剧毒、易挥发等介质
配用气动执行机构型号		ZMA/B-1		ZMA/B-2			ZMA/B-3		ZMA/B-4
气动薄膜有效面积cm2		200		280			400		630
作用方式		气关式或气开式
信号压力Mpa		0.02-0.1 0.04-0.2
基本误差%		±10
回差%		8
死区%		6
额定流量系数误差%		≤±10（CV≤5时为±15%）
固定流量特性误差%		≤±10（CV≤5时为±15%）
允许泄漏量		±1×10-4CV

注：20～100Kpa阀芯处于流开状态，关闭时阀后压力P2=0
可配附件

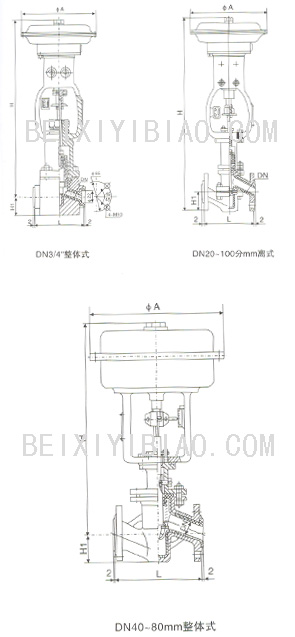

公称通DNmm	尺寸mm					质量kg
	L	ΦA	H		H1	气开式	气关式
	L	ΦA	气开式	气关式	H1	气开式	气关式
3/4”	120	230	469	429	50	12	10
20	180	280	623	568	65	31	27
25	185	280	632	577	70	33	29
32	200	280	735	705	80	36	32
40	220	325	744	669	79	51	43
50	250	325	744	669	85	55	47
65	275	110	1080	975	100	58	55.6
80	300	110	1080	975	114	102	92
100	350	110	1080	975	162	111	101

*技术参数如有更改，恕不另行通知
订货须知
订货时请说明：
1、产品型号 2、公称压力 3、公称通径，额定流量系数KW 4、适用介质及温度 5、信号压力 6、流量特性 7、阀的开关方式 8、是否带附件（说明附件型号）
