ZSPQ型气动活塞切断阀

■概述
   ZSPQ型气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形式，DN20阀芯为单导向，DN25-200阀芯为双导向，具有结构简单，操作方便，使用可靠，快速开闭等特点。主要应用于杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
主要技术参数和性能标

公称通径mm	20	25	32	40	50	65	80	100	125	150	200
阀座直径mm	26	43	43	52	62	79	94	115	140	166	216
额定流量系数KV	6.5	10	15	25	40	65	100	150	260	350	540
公称压力Mpa	4.0、6.4
行程mm	16			25		40			60
介质温度℃	-20～150（常温）、-20～450（中温）、-20～550（高温）、-250～-60（低温）
流量特性	两位快开式
配执行机构	ZSD-2			ZSD-3		ZSD-5			ZSD-7
法兰尺寸	按JB79-59
法兰型式	法兰密封型式按JB77中凹式
闪体材质	ZG230-450、ZG1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、CF8M(-254℃)

切断机构主要技术参数

型号	ZSD-2	ZSD-3	ZSD-5	ZSD-7
活塞直径mm	15	200	300	400
有效面积cm2	175	305	700	1245
行程mm	10、16	25	40	60
进气孔螺纹	M16×1.5	M20×1.5
最大输出力N	7200	12800	29300	52000
操作气源压力Kpa		500

性能指标

公称通径mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量m/min	软密封	0
	硬密封	≤1	≤3				≤5			≤7		≤9
切断时间S		1-2					2-4
额定行程偏差%		±15

注：泄漏量用水做试验

允许压差

公称通径mm	20	25	32	40	50	65	80	100	125	150	200
允许压差Mpa	4.0					4.0	4.0	2.8	3.5	2.4
						(2.5)	(1.7)	(1.0)	(1.1)	(0.8)	(1.6)

注：括号内数据为气关式阀允许压差
可配附件
手轮、电磁阀、回讯器（或行程开关）
外形尺寸
常温型气动活塞切断阀外形尺寸

公称通径DN	L	H2	带手轮				不带手轮
			H	H1	H3	质量kg	H	H1	质量kg
20	180	53	609	447	222	39	574	359	26
25	190	111	621	447	222	46	644	359	33
32	210	117	627	447	222	48	656	359	35
40	230	131	754	570	280	85	778	463	61
50	255	146	769	570	280	89	808	463	65
65	285	181	950	706	389	135	969	542	97
80	310	190	957	706	389	143	983	542	99
100	355	194	961	706	389	163	991	542	109
125	425	256	1332	1022	389	305	1305	739	218
150	460	266	1342	1022	389	331	1325	739	244
200	560	289	1370	1022	389	445	1376	739	358

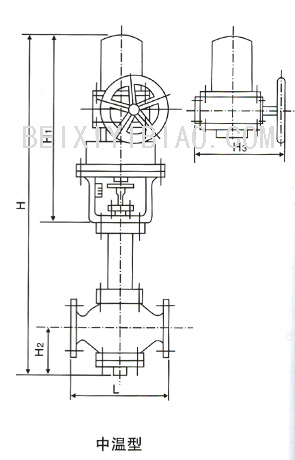

中温型气动活塞切断阀外形尺寸

公称通径DN	L	H2	带手轮				不带手轮
			H	H1	H3	质量kg	H	H1	质量kg
20	180	53	760	447	222	43	725	359	30
25	190	111	772	447	222	52	795	359	39
32	210	117	778	447	222	54	807	359	41
40	230	131	905	570	280	90	929	463	66
50	255	146	920	570	280	95	969	463	71
65	285	181	1115	706	389	145	1132	542	101
80	310	190	1120	706	389	155	1146	542	111
100	355	194	1124	706	389	172	1154	542	128
125	425	256	1547	1022	389	327	1520	739	240
150	460	266	1557	1022	389	356	1540	739	269
200	560	289	1585	1022	389	464	1591	739	377

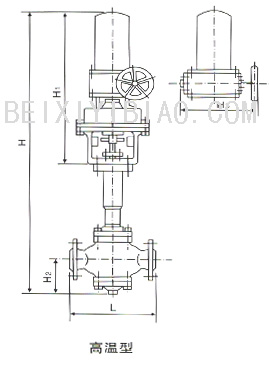

高温型气动活塞切断阀外形尺寸

公称通径DN	L	H2	带手轮			不带手轮
			H	H1	H3	H	H1
20	180	53	965	447	222	930	359
25	190	111	977	447	222	1000	359
32	210	117	983	447	222	1012	359
40	230	131	1111	570	280	1135	463
50	255	146	1126	570	280	1165	463
65	285	181	1369	649	280	1443	542
80	310	190	1368	649	280	1451	542
100	355	194	1372	649	280	1459	542
125	425	256	1772	872	378	1895	739
150	460	266	1782	872	378	1915	739
200	560	289	1805	872	378	1961	739

低温型气动活塞切断阀外形尺寸

公称通径DN	L	H2	H3	＞-101℃				＞-196℃				＞253℃
				带手轮		不带手轮		带手轮		不带手轮		带手轮		不带手轮
				H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	222	500	1074	500	986	700	1274	700	1186	900	1474	900	1386
25	190	111	222	500	1070	500	982	700	1270	700	1182	900	1470	900	1380
32	210	117	222	500	1076	500	988	700	1276	700	1188	900	1476	900	1388
40	230	131	280	500	1179	500	1072	700	1379	700	1272	900	1579	900	1472
50	255	146	280	500	1189	500	1082	700	1389	700	1282	900	1589	900	1482
65	285	181	280	600	1375	600	1268	800	1573	800	1466	1000	1773	1000	1666
80	310	190	280	600	1375	600	1268	800	1575	800	1468	1000	1775	1000	1668
100	355	1947	280	600	1375	600	1268	800	1575	800	1468	1000	1575	1000	1668
125	425	256	378	700	1686	700	1553	900	1886	900	1753	1100	2086	1100	1953
150	460	266	378	700	1686	700	1553	900	1886	900	1753	1100	2086	1100	1953
200	560	289
