Y-M系列卫生型隔膜压力

      具有装拆快捷方便，易于清洗，不易污染，清洁美观，安全可靠等优点。并满足药品生产质量规范（GMP）的要求，可广泛应用于制药、食品、饮料、制酪、水处理等行业。
■主要技术指标
隔膜表的耐腐蚀性
     隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜，法兰及密封圈的材料来保证
隔膜材料：316、316L
 法兰材料：316、316L
 密封圈材料：硅橡胶、聚四氟乙稀
■密封液的选择
    为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途，选择合适的密封液。

密封液	受压部 温度范围℃	比重	体膨胀
甘油水溶液	-5-100	1.27	0.61×10-3
丙二醇	-30-160	1.04	0.70×10-3
植物油	-5-100	1.93	0.70×10-3

■测量范围及型号标示

型号		形式		量程上限值 （MPa）
配抗振压力表	配不锈钢压力钢
Y-60A-Z/Z/MC	Y-60B-Z/Z/MC	MC	卡箍式	0.6-2.5 （法兰1/1＂）
Y-100A-Z/Z/MC	Y-100B-Z/Z/MC			0.4-2.5 （法兰2＂）
Y-100A-Z/Z/MN	Y-100B-Z/Z/MN	MN	螺母式	0.4-2.5
Y-100A-Z/Z/MH	Y-100A-Z/Z/MH	MH	短形法兰式（均质机用）	10-60

注：1.用户也可选用其他通用型压力表，订购时同本厂协商。2.压力表隔膜装置连接方式也可选用其它形式，订货时同本厂协商.

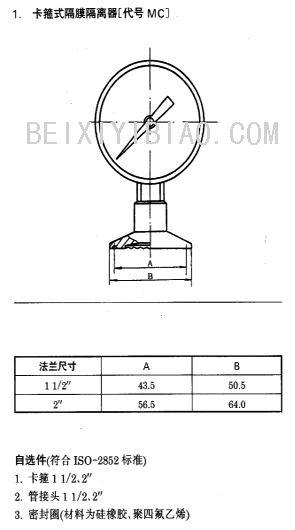

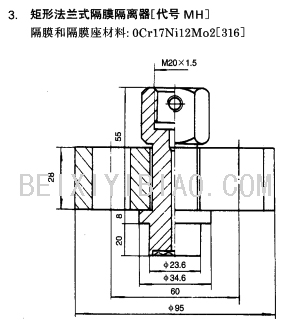

■隔膜装置法兰尺寸          单位：mm




  本厂生产的隔膜压力表，在隔膜座上均打印“白云”商标、产品型号和生产批号。
