ZMA/BQ(M)气动薄膜切断阀 气动薄膜三通切断阀

编号:

型号:

类别:气动调节阀

ZMA/BQ(M)气动薄膜切断阀 气动薄膜三通切断阀

■概述
   气动薄膜切断阀，是气动单元组合仪表中的执行单元。具有结构简单、操作力大、体形小、重量轻、流阻小、容量大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。

主要技术参数
公称通径DNmm 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 套筒     11 20 30 48 75 120 190 300 480 760
单座 5 7 11 20 30 48 75 120 190 300 480 760
三通
额定行程mm 8 12 20 25 40 50
允许泄漏量 硬密封l/h 套筒5×10-5×阀额定容量  单座、三通1.2×10-7阀的额定容量
软密封ml/min 无
膜片有效面积cm2(薄膜式切断阀) 100 200 400 600 1000
硬密封℃ -20～+200   -40～+425
公称压力PN（Mpa） 1.6、6.4
允许压差Mpa 单座 6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52
套筒 6.4
信号压力Kpa 200（薄膜式）
阀体 WCB  ZG1Cr18Ni9Ti
阀塞套筒 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀芯、阀座 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
填 料 聚四氟乙稀  柔性石墨
标准附件
空气过滤减压器、电磁阀、阀位回讯器等

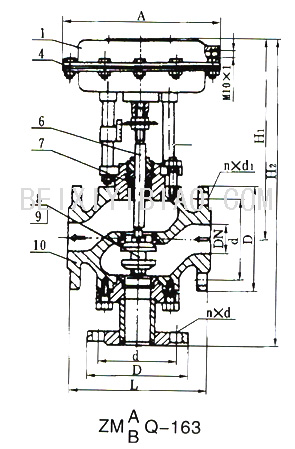

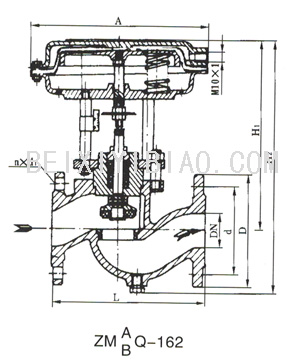

外形尺寸
公称直径mm 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 5 8 12 17 29 43 70 110 165 275 440 690
A（mm） 194 230 306 394 495
Lmm PN16 150 160 180 200 230 290 310 350 400 480 600
PN64 230 260 300 340 380 430 500 550 650
Dmm PN16 95 105 115 140 150 165 185 200 220 250 285 340
PN64 105 130 140 155 170 180 205 215 250 295 345 415
H2（mm） 325 346 360 369 477 517 540 742 822 877



公称直径mm 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 8 12 17 29 43 70 110 165 275 440 690
H3（mm） 398 392 404 427 443 532 550 577 728 940 995
A（mm） 194 230 306 394 495
Lmm PN16 150 160 180 200 230 290 310 350 400 480 600
PN64 230 260 300 340 380 430 500 550 650
Dmm PN16 105 115 140 150 165 185 200 220 250 285 340
PN64 130 140 155 170 180 205 215 250 295 345 415

订货须知
订货时请填写《规格书》或详细注明以下内容：
1、产品型号   2、公称通径   3、公称压力   4、使用介质   5、介质温度  6、阀体、阀芯材料   7、允许压差   8、附件
