ZSHR、ZSHO系列气动O型切断球阀

■概述
ZSHR系列气动O型球阀，球芯采用O型通孔，固定球式阀门阀座采用弹性补偿阀前密封，双保护盖式填料函装置，保护阀杆在压力下不致脱出，阀内腔能自动泄压，防止阀腔内产生非正常高压，可设置防静电防火结构，阀门的流量系数大，流阻小，角行程启闭迅速。
用途
适用于石油化工、冶金、制药、食品、造纸、轻纺、电力、给排水等系统，控制一切腐蚀或非腐蚀性的气体、液体介质。

主要技术参数和性能

公称通径DN（mm）	DN15～DN400
公称压力	1.6、4.0、6.4Mpa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+305℃
泄漏量	0 ANSIB16.104 5级标准
球体材质	90°
阀体材料	A105、F304、F316、WCB、FZG 1Cr18Ni9Ti 、FZG1Cr18Ni12Mo2Ti、CF8/CF8M/CF3M
阀座材料	聚四氟乙稀（常温）、特制PPL(高温)
防爆级组	dIIBT4（d2C4）（可供普通型、防爆型二种规格）
电磁阀电源	220VAC、24VDC
气源压力Mpa	0.4～0.7Mpa
固有可调比R	100:1

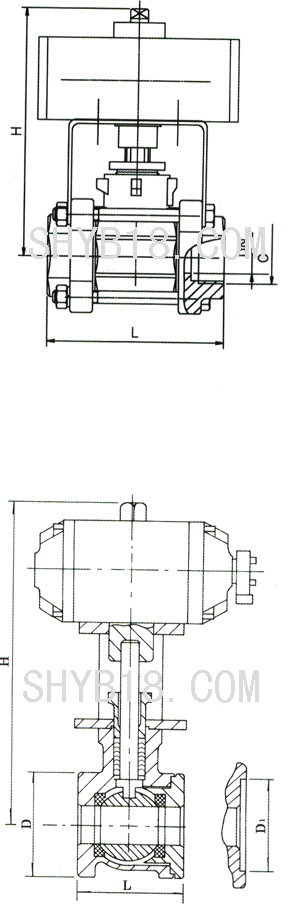

外形尺寸

ZSHR、ZSHO-1.6精小型气动O型切断球阀外形及连接尺寸

公称压力PN(Mpa)	公称通径DN(mm)	尺寸（mm）
公称压力PN(Mpa)	公称通径DN(mm)	L	D	D1	D2	D6	b	z-d	-
1.6	15	130	95	65	45/46	-	14	4-14	196
	20	140	105	75	55/56	-	14/16	4-14	201
	25	150	115	85	65	-	14/16	4-14	203
	32	165	135/140	100	78/76	-	16/18	4-18	240
	40	180	145/150	110	85/84	-	16/18	4-18	248
	50	200	160/165	125	100/99	-	16/20	4-18	33
	65	220	180/185	145	120/118	-	18/20	4-18	340
	80	250	195/200	160	135/132	-	20	8-18	378
	100	280	215/220	180	155/156	-	20/22	8-18	400
	125	320	245/250	210	185/184	-	22	8-18	633
	150	360	280/285	240	210/211	-	24	8-23/8-22	653
	200	457	355/340	295	265/266	-	26/24	12-23/12-22	749
	250	533	405	355	320/319	-	30/26	12-25/12-26	963
	300	610	460	410	375/370	-	30/28	12-25/12-26	1013
	350	686	520	470	435/429	-	34/30	16-25/16-26	1065
	400	762	580	525	485/480	-	36/32	16-30	1115
	450	864	640	585	545/548	-	40/34	20-30	1115
	500	914	705/715	650	608/609	-	44/36	20-34/20-33	1205

ZSHR、ZSHO-6.4精小型气动O型切断球阀外形及连接尺寸

公称压力PN(Mpa)	公称通径DN(mm)	尺寸（mm）
公称压力PN(Mpa)	公称通径DN(mm)	L	D	D1	D2	D6	b	z-d	H
6.4	15	140	105	75	55	40	18	4-14	196
	20	152	125/130	90	65	51	20	4-18	201
	25	165	135/140	100	78	58	22	4-18	232
	32	178	150/155	110	82	66	24	4-23	240
	40	190	165/170	125	95	76	24	4-23	248
	50	216	175/180	135	105	88	26	4-23	330
	65	241	200/205	160	130	110	28	8-23	363
	80	283	210/215	170	140	121	30	8-23	571
	100	305	250	200	168	150	32	8-25/8-26	593
	125	381	295	240	202	176	36	8-30	669
	150	403	340/345	280	240	204	38	8-34	689
	200	502	405	345	300	260	44	12-34/12-36	913
	250	568	470	400	352	313	48	12-41/12-36	963
	300	648	530	460	412	364	54	16-41/16-36	1020
	350	762	595/600	525	475	422	60	16-41	1162
	400	838	670	585	525	472	66	16-48/16-42	1212

ZSHO型气动三块式外形及连接尺寸

公称通径DN		尺寸mm
mm	in	L		G	L0	H
mm	in	系列1	系列2	G	L0	H
10	3/8	55	65	3/8	95	198
15	1/2	65.5	75	1/2	110	201
20	3/4	76	80	3/4	110	206
25	1	86	90	1	140	211
32	5/4	102	110	5/4	140	250
40	3/2	117	120	3/2	180	255
50	2	128	140	2	180	332
65	5/2	165	170	5/2	200	364
80	3	183	190	3	250	578
100	4	200	216	4	250	600

ZGHRD-1.6/4.0/6.4、ZGQRD-1.6/4.0/6.4精小型气动对夹式O型切断球阀外形及连接尺寸

公称通径	1.6			4.0			6.4
公称通径	L	D	H	L	D	H	L	D	H	D1
10	50	41	225	58	43	225	58	43	225	35
15	55	50	235	63	50	235	65	55	235	40
20	60	60	240	68	60	240	70	68	240	51
25	65	72	245	73	72	245	75	78	245	58
32	70	83	255	78	83	255	80	85	255	66
40	80	90	270	88	90	270	90	98	270	76
50	90	100	275	98	100	275	98	105	275	88
65	120	115	287	128	115	287	128	130	287	110
80	135	130	293	148	130	293	148	140	293	121

订货须知
订货时填写《规格书》或注明以下内容：
1、产品型号 2、公称通径 3、公称压力 4、阀体和阀内组件材料 5、介质温度 6、双作用或单作用（单作用请注明气开式或气闭式） 7、是否带附件（标准附件：电磁阀、行程开关、空气过滤减压器等） 8、特殊要求
