ZNA/TGZ-64B/K型气动偏心旋转调节阀

编号:

型号:

类别:气动调节阀

ZNA/TGZ-64B/K型气动偏心旋转调节阀

概述
   ZNA/TGZ-64B/K型气动偏心旋转调节阀由偏心旋转阀、气动执行结构、手动结构与气动阀门定位器等部分组成,它是在一个直通阀体内装有一个球面阀芯、阀芯回转中心不与旋转轴同心,以减少阀座磨损、延长使用寿命。该阀体流路简单、阻力小、体积小、重量轻、流通能力大、可调范围大、密封性好、泄露量小,在允许压差条件下能可靠地工作。
规格与技术参数
公称通径mm 25 40 50 80 100 150 200 250 300
阀座直径mm 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 12 19 30 48 75 120 190 300 480 930 1200 1900
公称压力Mpa 6.4
配执行机构型号 ZHA-1 ZHA-2 ZTG-3 ZTG-4
流量特性 直线,等百分比(选用相应定位器凸轮)
转角范围 50
介质温度 -40~+200(常温型)   -40~+350(中温型)
法兰尺寸 按JB79-59
法兰型式 法兰密封面型式按JB77-59凹式  对夹式法兰连接
阀体材质 ZG270-500  ZG1Cr18Ni9Ti   ZG0Cr18Ni12Mo2Ti
阀芯、阀座材质 1Cr18Ni9Ti
阀体材质 聚四氟乙稀(常温型)   碳纤维夹金属丝(中温型)

执行机构主要技术参数
型号 ZNA-1 ZNA-2 ZTG-3 ZTG-74
滚筒式气缸直径mm 90 128 160 200
气源压力Kpa 140 400
讯号压力Kpa 20-100

主要技术性能指标
项目 指示值(带定位器)
基本误差% 2.0
回差% 2.0
死区% 0.8
始终点偏差% ±2.0
额定转角偏差% 2.5
允许泄漏量L/h 1×10-4×阀的额定容量

允许压差
公称通径mm 25 40 50 80 100 150 200 250 300
允许压差Mpa 3 3 3 2.5 2.5 2 1.5 1.5 1

可配附件
定位器  手轮  电/气转换器      空气过滤减压器等。

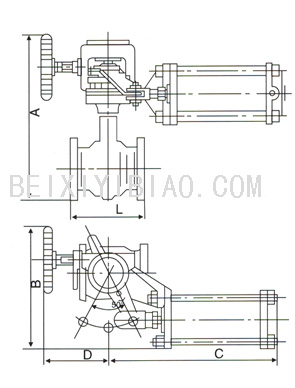

外形尺寸
公称通径 L A B C D 双头螺柱
25 100 290 226 316 124 M16×185
40 115 290 226 316 124 M20×210
50 125 303 226 316 124 M20×225
80 165 395 350 501 163 M20×270
100 195 420 350 501 163 M22×310
150 230 548 460 490 220 M30×370
200 245 620 460 490 220 M30×395
250 300 842 650 730 335 M36×470
300 340 915 650 730 335 M36×520



主要零件材料及推荐温度范围
零件名称 零件材料 温度范围℃
汽缸、顶盘 ZI102
汽缸上下盖、支架 HT200 -20~+200
摇臂 ZG30-450 -40~+450
滚筒膜片 丁腈橡胶夹尼龙
推杆 2Cr13 -40~+450
压缩弹簧 60Si2Mn -60~+250
阀体 ZG230-450  ZG1Cr18Ni9Ti -40~+450  -250~+550
阀芯阀座 1Cr18Ni9 -250~+550
阀杆 2Cr13 -40~+450
衬套、限位筒 1Cr18Ni9 -250~+550
填料 聚四氟乙稀(常温)  碳纤维(中温) -40~+200   -40~+450

*技术参数如有更改,恕不另行通知
订货须知
订货时请注明:
    1、产品型号  2、公称通径DN,额定流量系数KV   3、信号压力范围   4、流量特性
  5、阀体材质  6、工作温度范围   7、是否带附件,说明型号   8、其它特殊要求
