巴歇儿槽（又称巴氏槽）

编号:

型号:

类别:超声波液位计

巴歇儿槽（又称巴氏槽）

巴歇儿槽（又称巴氏槽）

材质 ：8mm玻璃钢、1.2mm不锈钢。

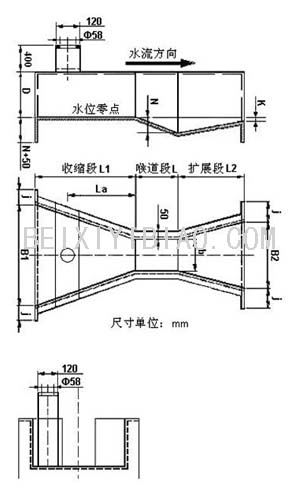

常用型号规格明渠流量计安装尺寸（单位：mm）
序号 喉道段 收缩段 扩散段 墙高 流量参数
b L N B1 L1 La B2 L2 K D C n
1 25 76 29 167 356 237 93 203 19 230 217 1.55
2 51 114 43 214 406 271 135 254 22 260 435 1.55
3 76 152 57 259 457 305 178 305 25 460 638 1.55
4 152 305 114 400 610 407 394 610 76 610 1372 1.54
5 228 305 114 575 864 576 381 457 76 770 1927 1.53
6 250 600 230 780 1325 900 550 920 80 800 2020 1.518
7 300 600 230 780 1350 902 600 920 80 800 2444 1.521
8 450 600 230 840 1425 948 750 920 80 950 3737 1.537
9 600 600 230 1020 1500 1000 900 920 80 950 5051 1.548
10 750 600 230 1380 1575 1074 1050 920 80 950 6379 1.557
