UHZ-517系列磁翻柱液位计
UHZ-517系列磁翻柱液位计是公司引进吸收国外同类产品，并加以提高研制生产的产品。系列产品可以做到高密封，防泄漏和在高温，高压，高粘度，强腐蚀性条件下安全可靠的测量液位，全过程测量无盲区，显示醒目，读书直观，且测量范围大，配上液位报警，控制开关，可实现液位或介位的上，下限报警和控制配上LB型液位变送器，可将液位，介位的信号转换成二线制4-20mADC标准信号，实现远距离检测，指示，记录与控制。系列产品广泛用于电力，石油，化工，冶金，环保，船舶，建筑，食品等各行业生产过程中的液位测量与控制。| 系列型号 | 结构特点 | 适用介质条件 | 法兰连接 | 接液材质 | 安装形式 | 重量 | ||||
| 温度 | 压力 | 密度 | 通径 | 压力等级 | 基重 | 加重 | ||||
| UHZ-517C10 |
基本型 |
-20-100 | ≤2.5 | 0.5-2.0 |
25 |
1.0,2.5 |
1Cr18Ni9Ti 0Cr18Ni9 |
侧侧 | 6 | 5 |
| UHZ-514C10A | -20-200 | 6.8 | 6 | |||||||
| UHZ-517C11 | 高温低压型 | ≤400 | ≤2.5 | 5-2 | 25 | 2.5 |
00Cr17Ni14M2 304 316L |
7.5 | 6 | |
| UHZ-517C12A | 高温中压型 | ≤400 | ≤4.0 | 5-2 | 25 | 4.0 | 8.5 | 7 | ||
| UHZ-517C12B | 高温高压型 | ≤400 | ≤6.4 | 5-2 | 25 | 6.4 | 8.5 | 7 | ||
| UHZ-517C12C | 高温高压型 | ≤400 | ≤10. | 5-2 | 25 | 10 | 8.5 | 7 | ||
| UHZ-517C12D | 高温高压型 | ≤520 | ≤16. | 0.45-2 | 25 | 16 | 8.5 | 7 | ||
| UHZ-517C12E | 高温高压型 | ≤520 | ≤25. | 0.45-2 | 25 | 25 | 8.5 | 7 | ||
| UHZ-517C13 | 低温防霜型 | -40-100 | ≤4 | 0.45-2 | 25 | 4 | 8.5 | 7 | ||
| UHZ-517C13A | 低温防霜型 | -196-100 | ≤4 | 0.38-1.2 | 25 | 4 | 8.5 | 7 | ||
| UHZ-517C14 | 液氨，液化气专用型 | -20-100 | ≤4 | 0.38-1.2 | 25 | 2.5,4 | 6 | 1 | ||
| UHZ-517T14 | LPG加气站专用 | -20-100 | ≤4 | 0.4-1.2 | 150 | 2.5,4 | 316L | 8.5 | 7 | |
| UHZ-517C15 | 耐腐性PTFE | -20-200 | ≤2.5 | 0.4-1.2 | 25 | 1.6,2.5 | PTFE | 8.5 | 7 | |
| UHZ-517C15A | 无盲区耐腐性 | -30-200 | ≤2.5 | 0.5-2 | 25 | 1.6,2.5 | PTFE | 8.5 | 7 | |
| UHZ-517C16 | 耐腐性 | -20-90 | ≤1 | 0.5-2 | 25 | 1 | PPR | 5.0 | 4.2 | |
| UHZ-517C17 | 耐腐性 | -20-60 | ≤1 | 0.5-2 | 25 | 1 | UPVC,PP | 侧侧 | 6.5 | 5.7 |
| UHZ-517C19 | 耐腐性寸PP | -20-80 | ≤0.6 | 0.5-2 | 25 | 1 | PP | 12 | 11 | |
| UHZ-517C20 | 液体硫磺用 | ≤250 | ≤1.6 | 0.9-2 | 50 | 1.6 |
1Cr18Ni9Ti |
6.5 | 6 | |
| UHZ-517C23 | 卫生标准型 | -20-150 | ≤0.6 | 0.9-1.2 | 25 | 0.6 | 316L,Ti | 9 | 8 | |
| UHZ-517F60 | 内浮子侧装 | ≤150 | ≤1.6 | 0.6-2.0 | 200 | 1.6 | 304 | 7 | 7 | |
| UHZ-517T30 | 旁管道侧装，顶部指示 | -20-200 | ≤2.5 | 0.65-2.0 | 25 | 1.0,2.5 | 304,316L | 5 | 7 | |
| UHZ-517T32 | 内浮子护管 | -20-200 | ≤2.5 | 0.65-2.0 | 100 | 1.0,2.5 | 304.316L | 顶装 | 5 | 4 |
| UHZ-517T33 | 内浮子护柱 | -20-200 | ≤2.5 | 0.5-2.0 | 150 | 1.0,2.5 | 304,316L | 5 | 5 | |
| UHZ-517T34 | 防腐型顶导管304寸PP | -20-80 | ≤1.0 | 0.65-2.0 | 100 | 1 | PP | 7 | 7 | |
| UHZ-517T35 | 同上寸PTFE | -20-200 | ≤1.0 | 0.65-2.0 | 100 | 1 | PTFE | 5 | 3 | |
| UHZ-517T36 | 无护管型 | -20-200 | ≤2.5 | 0.5-2.0 | 150 | 1.0,2.5 | 304.316L.Ti | 7 | 7 | |
| UHZ-517D40 | 旁通管道侧装顶部指示 | -20-200 | ≤2.5 | 0.65-2.0 | 25 | 1.0,2.5 | 304.316l | 侧侧 | 5 | 5 |
| UHZ-517D42 | 内浮子护管 | -20-200 | ≤2.5 | 0.65-2.0 | 100 | 1.0,2.5 | 304.316l | 底装 | 5 | 4 |
| UHZ-517D43 | 内浮子护柱 | -20-200 | ≤2.5 | 0.65-2.0 | 150 | 1.0,2.5 | 304.316l | 5 | 4 | |
| UHZ-517D44 | 防腐型顶导管304寸PP | -20-80 | ≤1.0 | 0.65-2.0 | 100 | 1.0 | PP | 5 | 4 | |
| UHZ-517D45 | 同上寸PTFE | -20-200 | ≤1.0 | 0.65-2.0 | 100 | 1.0 | PTFE | 5 | 4 | |
| UHZ-517 | 0 | 盲板法兰，不配排污阀 | ||||||||
| L | 液位计底部配排污阀 | |||||||||
| G | BK-1/EX 凸轮磁驱动型液位开关（有记忆功能）防爆型，隔爆型 | |||||||||
| M | CK-1点动式液位开关 | |||||||||
| N | CK-1/EX防爆型点动式液位开关 本安型，隔爆型 | |||||||||
| S | AK-1区域型液位开关 | |||||||||
| T | AK-1区域型防爆液位开关 本安型 隔爆型 （请用户注明区域范围 | |||||||||
| . | 开关点数（用数字表示） | |||||||||
| R | 配LB型变送器，输出4-20mA 二线制 | |||||||||
| R1 | 配AT500型磁致伸缩液位变送器，输出4-20mA 二线制（进口） | |||||||||
| R2 | 配AT100型磁致伸缩液位变送器，输出4-20mA 二线制带HART | |||||||||
| D | 隔爆型 dII BT4-T6 | |||||||||
| E | 本安型 ib II CT4-T6 | |||||||||
| F | 配隔离安全栅 | |||||||||
| A | 配 数显仪 竖式 | |||||||||
| B | 配数显仪 横式 | |||||||||
| Q | 配其他显示仪表 | |||||||||
| J1 | 蒸汽加热夹套 夹套接口DN20 G1/2”外螺纹 | |||||||||
| J2 | 循环水加热夹套夹套接口DN20 G1/2”外螺纹 | |||||||||
| J3 | 真空夹套 | |||||||||
| J4 | 电伴热装置 | |||||||||
| -… | 安装高度 | |||||||||
| -… | 测量范围 | |||||||||
| -… | 介质密度 | |||||||||
| -… | 工作压力 | |||||||||

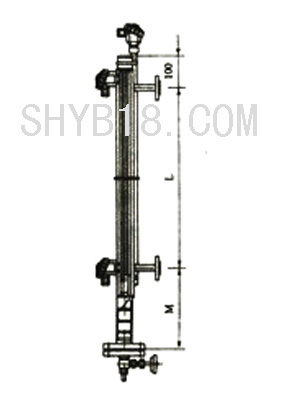

| UHZ-517C10(A) | ||
| L | 排污阀 | |
| . | 液位开关 G M N S T 任选 | |
| R | 4-20mA二线制变送器 | |
| D | 防爆型：Diibt4 | |
| E | 本安型：ibIICT4 | |
| F | 配隔离安全栅 | |
| A | 竖式数显仪 | |
| B | 横式数显仪 | |
| J1 | 蒸汽加热夹套 | |
| J2 | 循环水加热夹套 | |
| J3 | 真空夹套 | |
| J4 | 电伴热装置 | |
| -. | 测量范围 | |
| -. | 介质密度 | |
| -. | 工作压力 | |

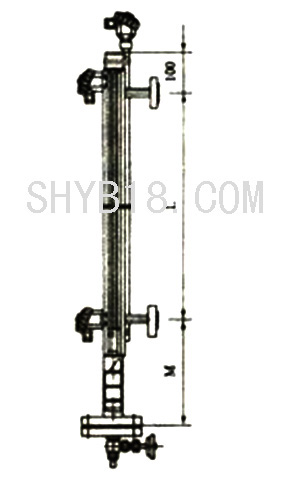

| UHZ-517C11 | ||
| L | 排污阀 | |
| . | 液位开关 G M N S T 任选 | |
| R | 4-20mA二线制变送器 | |
| D | 防爆型：Diibt4 | |
| E | 本安型：ibIICT4 | |
| F | 配隔离安全栅 | |
| A | 竖式数显仪 | |
| B | 横式数显仪 | |
| J3 | 真空夹套 | |
| -. | 测量范围 | |
| -. | 介质密度 | |
| -. | 工作压力 | |
| UHZ-517C12A | ||
| L | 排污阀 | |
| . | 液位开关 G M N S T 任选 | |
| R | 4-20mA二线制变送器 | |
| D | 防爆型：Diibt4 | |
| E | 本安型：ibIICT4 | |
| F | 配隔离安全栅 | |
| A | 竖式数显仪 | |
| B | 横式数显仪 | |
| J3 | 真空夹套 | |
| -. | 测量范围 | |
| -. | 介质密度 | |
| -. | 工作压力 | |
| UHZ-517C12B | ||
| L | 排污阀 | |
| . | 液位开关 G M N S T 任选 | |
| R | 4-20mA二线制变送器 | |
| D | 防爆型：Diibt4 | |
| E | 本安型：ibIICT4 | |
| F | 配隔离安全栅 | |
| A | 竖式数显仪 | |
| B | 横式数显仪 | |
| J3 | 真空夹套 | |
| -. | 测量范围 | |
| -. | 介质密度 | |
| -. | 工作压力 | |
| UHZ-517C12C | ||
| L | 排污阀 | |
| . | 液位开关 G M N S T 任选 | |
| R | 4-20mA二线制变送器 | |
| D | 防爆型：Diibt4 | |
| E | 本安型：ibIICT4 | |
| F | 配隔离安全栅 | |
| A | 竖式数显仪 | |
| B | 横式数显仪 | |
| J3 | 真空夹套 | |
| -. | 测量范围 | |
| -. | 介质密度 | |
| -. | 工作压力 | |
| UHZ-517C12D | ||
| L | 排污阀 | |
| . | 液位开关 G M N S T 任选 | |
| R | 4-20mA二线制变送器 | |
| D | 防爆型：Diibt4 | |
| E | 本安型：ibIICT4 | |
| F | 配隔离安全栅 | |
| A | 竖式数显仪 | |
| B | 横式数显仪 | |
| J3 | 真空夹套 | |
| -. | 测量范围 | |
| -. | 介质密度 | |
| -. | 工作压力 | |
| UHZ-517C12E | ||
| L | 排污阀 | |
| . | 液位开关 G M N S T 任选 | |
| R | 4-20mA二线制变送器 | |
| D | 防爆型：Diibt4 | |
| E | 本安型：ibIICT4 | |
| F | 配隔离安全栅 | |
| A | 竖式数显仪 | |
| B | 横式数显仪 | |
| J3 | 真空夹套 | |
| -. | 测量范围 | |
| -. | 介质密度 | |
| -. | 工作压力 | |
| UHZ-517C13(A) | ||
| L | 排污阀 | |
| . | 液位开关 G M N S T 任选 | |
| R | 4-20mA二线制变送器 | |
| D | 防爆型：Diibt4 | |
| E | 本安型：ibIICT4 | |
| F | 配隔离安全栅 | |
| A | 竖式数显仪 | |
| B | 横式数显仪 | |
| -. | 测量范围 | |
| -. | 介质密度 | |
| -. | 工作压力 | |
