LDCK系列 电磁流量计

编号:

型号:

类别:电磁流量计

LDCK系列 电磁流量计

LDCK系列 电磁流量计
　　智能型LDCK型电磁流量计是经过不断升级改良的高精度、高可靠性产品，该流量计在励磁技术，内衬技术，智能化技术方面达到了国内先进水平。适用于测酸、碱、盐溶液、泥浆、矿浆、纸浆、废水等导电介质的体积流量，测量管内无突出件，因此无附加压力损失。流量计具有测量精度不受介质压力、温度、密度（包括固液比）、粘度等物理参数变化的影响的特点，仪表灵敏，测量范围度大，抗干扰能力强，零点稳定，工作可靠。
　　流量计有防爆型，防爆等级为mdIIBT4.

电磁流量计执行标准：
　　JB/T9248-1999电磁流量计
本产品执行检定规格：
　　JJG198-94速度式流量计检定规定

■特点
·可编程频率低频矩形波形励磁，提高了流量测量的稳定性，功率损耗低。
·测量可靠，精度高，流量测量范围可达1500：1。
·全汉字菜单操作，使用方便，操作简单，易学易懂。
·具有双向流量测量，双向总量累积功能，电流、脉冲具备双向输出功能。
·具有RS-485AK RS-232C数字通讯信号输出。
·仪表内部设计有不掉电时钟，可记录16次掉电时间。

■产品展示


■主要技术指标
成套精度：口径：Φ10～Φ250：±0.5%、±1.0%
口径：Φ300～Φ1200：±1.0%、±1.5%
公称压力：口径Φ10～Φ50：4.0Mpa
口径Φ65～Φ125：1.6Mpa
口径Φ150～Φ1000：1.0Mpa
口径Φ1200：0.6Mpa
介质导电率：＞20µS/cm
工作电流：≤0.5A
输出信号：4-20mA或0～10mA   直流电流信号0～1000HZ脉冲信号
通讯信号：RS-485或RS-232C
防护等级：标准型IP65，特殊型IP67
供电电源：-200V AC、50HZ，或24V DC（特殊订货）
连接法兰：机标JB/T81-94，国标GB/T9119-2000或按用户需要。

■材料
主体材料：测量管-耐酸钢SUS304
          　　  外壳-Q235钢
衬里材料：口经Φ10～Φ20：聚四氟乙烯
口径Φ25～Φ300：聚四氟乙烯、氯丁橡胶、及（特殊订货）聚氨酯、耐酸橡胶
口径Φ350～Φ1200：聚四氟乙烯、氯丁橡胶
电极材料：含钼不锈钢0Cr18Ni12Mo2Ti
或钛Ti
或钽Ta
或铂Pt
或哈氏合金等

■常用衬里材料的性能及适用范围
衬里材料 主要性能 适用范围
聚四氟乙烯
PTFE		 1、塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和种有机溶剂。
2、耐磨性和粘接性能差。		 1、-40～+180℃
2、浓酸、碱等强腐蚀性介质
3、卫生类介质
氯丁橡胶
EOPRENE		 1、有极好的弹性、高度的扯断力，耐磨性能好
2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀。		 1、＜36℃
2、测一般水、污水、泥浆、矿浆
聚氨酯橡胶
POLYURETHANE		 1、有极好的耐磨性能（相当于天然橡胶的十倍）。
2、耐酸、碱性能较差。		 1、＜40℃
2、中性强磨损的矿浆、煤浆、泥浆
耐酸橡胶
(硬橡胶)		 可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾，忌强氧化剂。 1、＜90℃
2、一般的酸、碱、盐溶液






























■流量范围选用
通径mm 最小 最大流量可选（m3/h）
Qmin Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Q9 Qmax
10 0.1 0.3 0.6 1 1.2 1.5 1.8 2 2.2 2.5 2.8
15 0.2 06 1.2 2 2.5 3 4 4.5 5 5.5 6
20 0.4 1.2 2.5 3.5 4.5 6 7 8 9 10 11
25 0.6 1.8 3.5 5 7 9 10 12 14 16 17
32 0.9 3 6 9 12 15 18 20 23 26 28
40 1.5 4.5 9 15 20 25 28 32 35 40 45
50 2.5 7 15 20 30 35 40 50 55 60 70
65 3.6 12 25 35 50 60 70 80 95 110 120
80 5.5 18 36 55 70 90 100 125 145 160 180
100 8.5 28 55 90 110 140 170 200 220 250 280
125 13.5 45 90 135 180 220 260 300 350 400 440
150 20 68 130 200 250 300 380 450 500 570 630
200 35 115 205 350 450 550 680 800 900 1000 1100
250 55 180 350 500 700 880 1000 1200 1400 1600 17601
300 80 250 500 750 1000 1300 1500 1800 2000 2300 2500
350 105 350 700 1000 1400 1700 2000 2400 2800 3100 3460
400 140 450 900 1350 1800 2250 2800 3100 3600 4000 4500
450 180 570 1150 1700 2300 2800 3400 4000 4500 5000 5700
500 220 700 1400 2110 2800 3500 4200 5000 5500 6000 7000
600 310 1000 2000 3000 4000 5000 6100 7000 8000 9000 10000
700 420 1400 2800 4000 5500 7000 8500 10000 11000 12500 13800
800 550 1800 3600 5500 7200 9000 11000 12500 14500 16000 18000
900 700 2300 4600 7000 9100 11500 14000 16000 18000 20000 22800
1000 900 2800 5600 8500 11300 14000 17000 20000 22000 25000 28000
1200 1300 4000 8000 12000 16000 20000 25000 28500 32000 36000 40000
注：1、流速范围：0.3～10（m/s）,[扩大范围0.1～15（m/s）为特殊供货]。
2、流量计算公式：Q=VЛ(d/2)2=0.0028274D2×v
3、表中Q1、Q2、Q3、……Qmax流速在1、2、3、……10m/s时的流量。
4、表中的Qmin为最小流量，其流速为0.3m/s，最大流量为Qmax。
5、用户使用的最大流量可在Q1～Qmax范围内选择其中一个流量值。
例如：用户选用LDCK-100，其最小流量为10m3/h，最大流量可在28、55、90、110、140、170……280 m3/h内范围选择其中一个流量值，如选用Q3=90 m3/h时的流量值，也可以选用表中流量点之间的流量值为最大流量，如选用60 m3/hak 80 m3/h为最大流量。

例如：
　　用户选用LDCK-100，其最小流量为10m3/h;最大流量可在28、55、90、110、140、170……280 m3/h内范围内选择其中一个流量值，如选用Q3＝90 m3/h时的流量值，也可以选用表中流量点之间的流量值为最大流量，如选用60 m3/h或80 m3/h为最大流量。

■流量计型号表示
LDCK
显示器：/TBS（显示：瞬时、累积）
安装方式：Y（一体型）配智能TBS表头
　　　　　F（分离型）配智能TBS表头
最大流量：m3/h
输出信号：A（4~20mA）B（0~10 mA）C（脉冲输出）
接地环材料：M（0Cr18Ni12Mo2Ti）
H（哈氏）
T（钽）
V（钛）
P（铂）
公称压力：40（4.0MPa）公称通径：10~50
16（1.6 MPa）公称通径：65~125
10（1.0 MPa）公称通径：150~1000
06（0.6 MPa）公称通径：1200
电极材料：M（0Cr18Ni12Mo2Ti）
H（哈氏）
T（钽）
V（钛）
P（铂）
衬里材料：J（聚四氟乙烯）
L（氯丁橡胶）
Z（特殊订货）
传感器通径：10~1200

例1　LDCK-100JM16MA100Y/TBS
　　说明：电磁流量计公称通径100mm、衬里材料聚四氟乙烯、电极0Cr18Ni12Mo2Ti、公称压力1.6MPa、接地环材料0Cr18Ni12Mo2Ti、输出电流4~20mA、最大流量100m3/h、安装方式一体型、带显示器（显示：瞬时、累积）。

例2　LDCK-150LH10MB200F/TBS
　　说明：电磁流量计公称通径100mm、衬里材料氯丁橡胶、电极哈氏合金、公称压力1.0MPa、接地环材料0Cr18Ni12Mo2Ti、输出电流0~10mA、最大流量200m3/h、安装方式分离型、带显示器（显示：瞬时、累积）。

■外形尺寸及重量


型号规格 通径Φ(mm) 公称
压力
Mpa		 A
(mm)		 H
(mm)		 ΦD1(mm) ΦD2(mm) n-Φ
(mm)		 重量(kg)
LDCK-10 10 4.0 200 295 90 60 4-Φ14 6
LDCK-15 15 200 295 95 65 4-Φ14 7.5
LDCK-20 20 200 295 105 75 4-Φ14 8
LDCK-25 25 200 295 115 85 4-Φ14 9
LDCK-32 32 200 315 135 100 4-Φ18 9.5
LDCK-40 40 200 325 145 110 4-Φ18 12
LDCK-50 50 200 340 160 125 4-Φ18 13.5
LDCK-65 65 1.6 200 360 180 145 4-Φ18 15.5
LDCK-80 80 200 375 195 160 4-Φ18 17.5
LDCK-100 100 250 385 215 180 4-Φ18 22
LDCK-125 125 250 425 245 210 4-Φ18 29
LDCK-150 150 1.0 300 450 280 240 8-Φ18 35
LDCK-200 200 350 515 335 295 8-Φ18 47
LDCK-250 250 400 565 390 350 8-Φ18 68
LDCK-300 300 500 615 440 400 8-Φ18 85
LDCK-350 350 500 670 500 460 8-Φ18 127
LDCK-400 400 600 725 565 515 12-Φ23 184
LDCK-450 450 600 780 615 565 12-Φ23 195
LDCK-500 500 600 885 670 620 16-Φ23 210
LDCK-600 600 600 1005 780 725 20-Φ26 303
LDCK-700 700 700 1160 895 840 20-Φ30 470
LDCK-800 800 800 1260 1010 950 24-Φ34 500
LDCK-900 900 900 1360 1110 1050 28-Φ34 700
LDCK-1000 1000 1000 1460 1220 1160 28-Φ36 920
LDCK-1200 1200 0.6 1200 1670 1400 1340 32-Φ34 1100
























■安装
1、流体流动方向应与流量计上箭头所指的方向一致。
2、必须保证流量的进口端有5D以上、出口端有3D以上的直管段（D：流量计的内径）。
3、传感器应接地良好，接地电阻应小于10Ω。
4、安装位置应避免能产生强大交流磁场的场合。

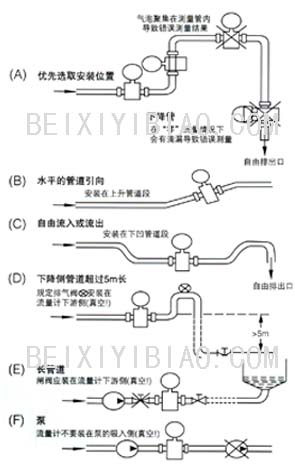

推荐安装位置

■订货须知
1、所选流量计的满刻度流量应不低于被测管道的最大实际流量，并使常用流量超过所选量程的50%。
2、转换器输出信号有4～20mA和0～10mA二种直流电流信号，二者只能取其一，请在选型时确认。
