LSZD型 双转子流量计

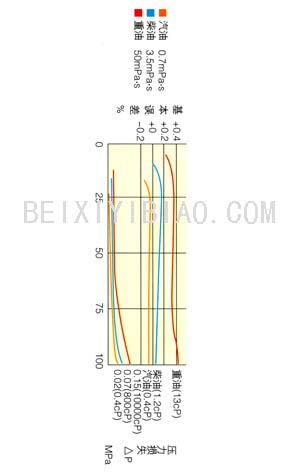

LSZD 型双转子流量计公称通径(mm) | 40、50、80、100、150*、200*、250*、300* |
准确度 | 0.1、0.2、0.5级 |
压力损失 | 0~1000mPa.s:<80KPa、1000~2000 mPa.s:<150 KPa |
公称压力 | 1.6、2.5、4.0、6.3、2.0、5.0MPa |
温度范围 | -20℃~+80℃、-20℃~+120℃、 |
介质粘度 | 0.32~2000 mPa.s |
环境温度 | -30℃~+70℃ |
连接法兰 | GB9115-2000、JB/T82-94另可按用户指定法兰标准制造 |
光电脉冲(电流)转换器 | 防爆标志:ExdⅡBT4 |
项目及内容 | 代码 | 举例 | |||||||
双转子流量计 | LSZD | LSZD- | |||||||
公称通径(mm) 40 50 80 100 150* 200* 250* 300* |
40 50 80 100 150 200 250 300 |
50 | |||||||
特征代号 普通型(计量煤油、轻柴油、原油、重油) 防砂型(计量高粘度液体、高含水液体、含砂液体) 汽油型(计量汽油、液化气) 特殊型(不锈钢材料) |
A D G F |
A | |||||||
材料 (由特征代号确定) 特殊要求 |
0 9 |
0 | |||||||
公称压力 PN1.6 PN2.5 PN4.0 PN6.3 PN2.0 PN5.0 |
A B C D E F |
B | |||||||
精确度等级 0.1级 0.2级 0.5级 |
1 2 3 |
2 | |||||||
输出 无 脉冲输出(另配LPJ-12D) 4~20mA电流输出(另配LPJ-12D/FI) |
A B C |
A | |||||||
显示 双排小字轮、指针,可回零 大字轮 |
1 3 |
1 | |||||||
法兰连接间距(详见安装尺寸) |
A B |
A | |||||||
流量范围 代码请见选型代码B(流量范围) |
F |
公称通径(mm) | 流量范围m3/h | 脉冲当量升/脉冲 | |||||||||||
0.8~2mPa.s | 0.8~2mPa.s | 2~5mPa.s | 5~400mPa.s | 400~2000mPa.s | 2000~20000mPa.s | ||||||||
汽油、液化气 | 湈油 | 轻柴油 | 原油、重油 | 高粘度液体 | 高含水液体、高粘度液体 | ||||||||
0.5级 | 0.2级 | 0.5级 | 0.2级 | 0.5级 | 0.2级 | 0.5级 | 0.2级 | 0.5级 | 0.2级 | 0.5级 | 0.2级 | ||
40 | 8~20 | 8~20 | 2.7~22 | 5.5~22.5 | 2.5~25 | 4.4~22 | 2.5~25 | 4.4~22 | 2.1~18 | 4.2~18 | 1.5~12 | 3~12 | 0.01 |
50 | 9~36 | 15~36 | 4.5~36 | 9~36 | 4~40 | 7.2~36 | 4~40 | 7.2~36 | 2.8~24 | 6~24 | 2.2~18 | 4.5~18 | 0.01 |
80 | 20~80 | 32~80 | 10~80 | 20~80 | 9~90 | 16~80 | 9~90 | 16~80 | 5.6~56 | 14~56 | 5~40 | 10~40 | 0.01 |
100 | 25~100 | 40~100 | 13~100 | 25~100 | 12~120 | 20~100 | 12~120 | 20~100 | 8.5~72 | 18~72 | 6.5~54 | 14~54 | 0.01 |
150 | 55~225 | 88~220 | 31~250 | 57~225 | 25~250 | 44~220 | 25~250 | 44~220 | 18~150 | 38~150 | 12~100 | 25~100 | 0.1 |
200 | 90~360 | 150~360 | 50~400 | 90~360 | 40~400 | 72~360 | 40~400 | 72~360 | 28~240 | 53~210 | 20~160 | 40~160 | 0.1 |
250 | 135~540 | 180~540 | 68~540 | 135~540 | 60~600 | 108~540 | 60~600 | 108~540 | 42~360 | 90~360 | 30~240 | 60~240 | 0.1 |
300 | 220~900 | 300~900 | 112~900 | 225~900 | 100~1000 | 180~900 | 100~1000 | 180~900 | 70~600 | 150~600 | 54~450 | 113~450 | 0.1 |
代码 | A | B | C | D | E | F | G | H | I | J | K | L |
公称通径(mm) | 流量范围m3/h | 脉冲当量升/脉冲 | |||||
0.8~2mPa.s | 0.8~2mPa.s | 2~5mPa.s | 5~400mPa.s | 400~2000mPa.s | 2000~20000mPa.s | ||
汽油、液化气 | 湈油 | 轻柴油 | 原油、重油 | 高粘度液体 | 高含水液体、高粘度液体 | ||
0.1级 | 0.1级 | 0.1级 | 0.1级 | 0.1级 | 0.1级 | ||
40 | 11~22 | 9~22 | 7.5~22 | 7.5~22 | 4~12 | 3.3~10 | 0.01 |
50 | 18~36 | 14.4~36 | 12~36 | 12~36 | 7.5~22 | 6~18 | 0.01 |
80 | 40~80 | 32~80 | 26.7~80 | 26.7~80 | 16~48 | 13~40 | 0.01 |
100 | 50~100 | 40~100 | 34~100 | 34~100 | 24~72 | 18~54 | 0.01 |
150 | 115~220 | 90~220 | 73~220 | 73~220 | 40~120 | 30~90 | 0.1 |
200 | 180~360 | 144~360 | 120~360 | 120~360 | 60~180 | 50~150 | 0.1 |
250 | 270~540 | 216~540 | 180~540 | 180~540 | 100~300 | 60~180 | 0.1 |
300 | 450~900 | 360~900 | 300~900 | 300~900 | 200~600 | 150~450 | 0.1 |
代码 | A | B | C | D | E | F |
公称通径(mm) | 法兰间距L | 中心高h | 总高H | 总宽D |
安装孔距 M×N |
安装螺栓孔尺寸n-Φ | 重量kg | |
A | B | |||||||
40 | 300 | 250 | 130 | 403 | Φ185 | - | - | 32 |
50 | 360 | 360 | 142 | 492 | Φ250 | - | - | 68 |
80 | 460 | 400 | 230 | 520 | Φ280 | - | - | 82 |
100 | 500 | 450 | 260 | 566 | Φ324 | - | - | 128 |
150* | 650 | 560 | 340 | 820 | Φ410 | 355×360 | 4-Φ25 | 280 |
200* | 700 | 450 | 1180 | Φ480 | 570×440 | 4-Φ27 | 460 | |
250* | 1000 | 500 | 1210 | Φ526 | 580×840 | 780 | ||
300* | 1000 | 640 | 1460 | Φ640 | 1150 |
a、流量计的安装位置应尽量避免振动大、温度高,磁场干扰性强的环境,而选择便于维修的位置安装。
b、在新管道上安装流量计时,为了避免管道中杂质进入流量计,可先用一段管子代替流量计,对管道进行清洗,然后换上流量计。
c、流量计应安装在水平管路的主管道上,参考上图设置旁路管路,水平配管应留有拆卸检修时所需的空间。
d、安装流量计时,流量计本体上的箭头方向应与液体流动方向一致。
e、在流量计进口前端安装过滤器,为了使测量准确,应排除管路中的气体,还需安装消气器。
f、调节流量的阀门应安装在流量计的下游侧。
g、流量计现场安装不便于读数时,可拆下表头紧固螺钉,旋转表头到便于读数的位置,紧固螺钉。
h、新管线做水压试验时须关闭流量计前、后的阀门,避免水进流量计。如果水进入流量计,放水后残留的水和空气会腐蚀流量计内部零件,导致流量计转动部件锈死和大大降低流量计精度及使用寿命。
2、LSZD双转子流量计可以配置我公司的LPJ-12D系列光电式脉冲转换器(隔爆型),该转换器能输出脉冲信号或4~20mA标准直流电流信号,实现信号远传给接受仪表的功能,其接线或安装详见本公司的LPJ-12D系列当电脉冲转换器。
3、在用原油检定时,必须在检定后趁热从排油口放尽流量计内的原油。
