XTMD（A/F）-1000 智能数字显示调节仪

编号:

型号:

XTMD（A/F）-1000
智能数字显示调节仪

■主要技术指标
具有程序控制，最大程序设定10段。
美国定制专用微机电路（ASIC）
精度等级0.3%FS±1ding。
放大器零位自动软件校正技术，高精度低漂移。
自动/手动，双向无扰动切换。
齐全的输出和调节规律供选择。
带串行通讯接口RS-232C、RS-422、RS-485。
采用E2 PROM，数据永久保存。
具有PID自整定功能。
仪表输入输出与微机电路相互全隔离。
采用SMT表面贴装技术。

●输入形式
热电偶
B 400~1800℃
S 0~1600℃
K 0~1300℃
E 0~800℃
T 0~400℃
热电阻
Pt100 -200~500℃
Cu50 -50~150℃
线性
0~10mA DC
4~20mA DC
0~5V DC
1~5V DC

●输出形式
控制
二位式：不灵敏区范围0.1%~10%，继电器触点输出。
时间比例：周期1~200秒　比例带0.1%~400.0%　继电器触点输出
二位PID：周期1~200秒　比例带0.1%~400.0%　积分时间：0~3600秒　微分时间：0~3600秒　继电器触点输出
连续PID：比例带0.1%~400.0%　积分时间：0~3600秒　微分时间：0~3600秒　0~10mA（4~200mA）DC输出
三位PID：不灵敏区0.0~10.0%可调
继电器触点输出
继电器动作范围0.1~10.0%
继电器动作周期1~200秒
阀位反馈信号：0~10 mA（4~20 mA）DC 0~1kΩ电阻信号
逻辑输出：24V DC　20 mA
固态继电器输出：容量2A　250V AC

●报警
二组继电器触点输出可作上下限报警用。
一路过程报警可用作系统的保险装置，即一旦测量值大于过程报警设定值，仪表的输出值切到输出下限值。

●过程量输出
0~10 mA　DC、4~20 mA　DC、0~5 DC、1~5VDC。

●供电电源
开关电源：86~264V AC 50Hz±5%
功耗：6VA
提供变送器电源：24V DC，50mA

■型号表示

XTM -1
面板尺寸	输出形式	报警功能	输入形式	附加功能
A)160×80横式 A(H) 80×160竖式 D）96×96 F）48×96	0）二位式：继电器触点输出 3）时间比例：继电器触点输出 4）二位PID：继电器触点输出 4(V)二位PID：逻辑输出24V　20mA　集电极开路输出 5）三位PID：（反馈作阀位指示不参与调节） 5（F）三位PID：（反馈与调节） 9）4~20 mA DC连续PID输出 9（10）0~10mA DC连续输出	无报警一路报警二路报警	1热电偶 B）400~1800℃ S）0~~1600℃ K）0~~1300℃ E）0~~800℃ T）-200~300℃ 2热电阻 Pt100 -200~500℃ Cu50 -50~150℃ 3直流mV信号≥10Ma 4电阻信号（电阻差≥20Ω） 5）线性输入 5（05）0~5V DC 5（15）1~5V DC 5（01）0~10mA DC 5（42）4~20mA DC	A）自整定功能 D)带24V　直流输出 P)程序控制 T2）带RS-232通迅接口 T4）带RS-422或RS-485通迅接口

■面板显示功能
1上排显示器
2功能选择键
3加数键
4减数键
5手/自动切换键
6下排显示器
7功能选择指示灯
8手/自动切换指示灯
9第二路报警指示灯
10第一路报警指示灯
11阀门反转指示灯
12阀门正转指示灯

■外形及开孔尺寸
XTMA-1000

XTMD-1000

XTMA（H）-1000

XTMF-1000

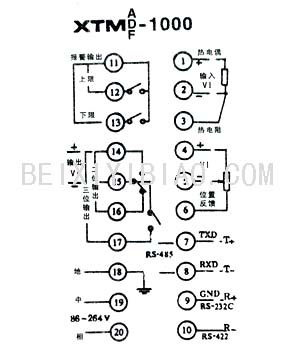

■接线端子图
XTMA/XTMA(H)

XTMD/XTMF

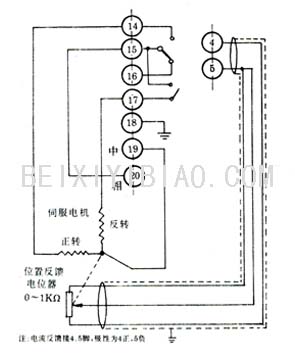

三位PID输出
