XGT（Z）H-1000/2000系列光柱数显调节仪

编号:

型号:

XGT（Z）H-1000/2000系列光柱数显调节仪
■主要性能特征
精度为±0.5%FS±dig
光柱分辨率为1/101
显示清晰直观、无视差
可靠的仪表安装结构
信号转换能力强、抗震性能好

●输入形式
热电偶
B 800~1800℃
S 0~1600℃
K 0~1300℃
E 0~1800℃
T 0~300℃
热电阻
Pt100： -200~500℃
Cu50：-50~150℃
霍尔变送器
0~10mV DC
0~60mV DC
远传压力表
0~400Ω
线性输入
0~10mA DC　4~20mA DC
0~5V DC　1~5V DC
注：双路输入时二路的输入信号须一致

●输出形式
控制
二位式：不灵敏区0.1~0.3%继电器触点输出，触点容量3A、220V　AC无感。
时间比例：比例带3~4%周期30秒继电器触点输出，触点容量为3A、220V　AC无感负载。

●报警
每路光柱都具有二路报警输出，可组态成上、下限；上、上限；下、下限。继电器触点输出，触点容量为3A、220V　AC无感负载。

●供电电源
变压器供电：220V±10%AC 50Hz~±5%
变送器供电电源：24V 60mADC

■型号表示

XG□-H□□□□-□
显示仪（数字）	光柱显示	仪表型式	调节规律（无调节时该位不用）	报警方式	输出形式	附加功能
		Z）单指示 T）调节	0二位式调节 3时间比例调节 1单路、单光柱带数显 2双路、双光柱带数显表示仪表为80×160竖式	0无报警 1上限报警 2下限报警 3上、下限报警 4上、上限报警 5下、下限报警 6上限、上上限、下限 7下限、下下限、上限 8上限、上上限、下限、下下限注：6、7、8只有双光柱	1热电偶 2热电阻 3霍尔变送器 4远传压力表 5线性输入	B）变送器恒压输出 1）24VDC（二线制） 2）24VDC（三线制） 4）24VDC（四线制） C）模拟过程量输出 1）0~10 mA DC 2）4~20 mA DC 3）1~5 VDC G）带隔离输出

■面板显示功能

1.数码显示器
2.第一路的第一组报警指示灯
3.第一路的第二组报警指示灯
4.第二路的第一组报警指示灯
5.第二路的第二组报警指示灯
6.第一路的测量值显示指示灯
7.第一路的第一组报警设定指示灯
8.第一路的第二组报警设定指示灯
9.第二路的测量值显示指示灯
10.第二路的第一组报警设定指示灯
11.第二路的第二组报警设定指示灯
12.功能选择键
13.第二路光柱显示
14.第一路光住显示

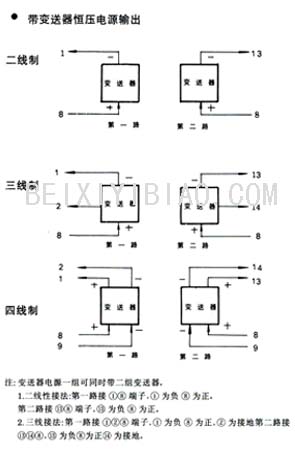

■接线端子图

■外形和开孔尺寸
