XJ系列　小条型自动平衡式显示记录仪

XJ系列　小条型自动平衡式显示记录仪
　　XWJ型仪表为自动电子电位差计显示、记录仪表，可与各种热电偶或其它产生直流电势或电流信号的变送器配合使用。XQJ型仪表为自动电子平衡电桥显示、记录仪表，可与各种热电阻或其它产生电阻值变化的传感器直接配合使用，用以测量、指示、记录温度、压力流量等参数。本系列仪表分竖式和横式，竖式仪表有单针指示，色带显示，指示带记录三个品种，横式仪表仅有单针指示。
　　XJ系列的仪表均可附加定值电接点装置，对被测对象实现报警或位式调节。

●仪表为盘装式，适合密集安装及大规模控制室用。
●本系列仪表抗震性好，适合安装在有震动的场合，例如船用低速柴油机组上。
●仪表的分度标尺和永录纸宽度为100mm。

■主要技术指标
指示基本误差：不大于电量程的±1%
记录基本误差：不大于电量程的±1.5%
回差：不大于电量程的0.5%
标尺长度：100mm
全行程时间：≤5S
记录纸移动速度：30、120mm/h
仪表电源：220≤10%V；50±5%Hz
使用环境：温度0~45℃，相对湿度30~85%
消耗功率：≤15W
附加电接点容量：AC 220V 1A或DC 30V 0.5A，
　　　　　　　　设定范围为满刻度的10~90%
重量：约8kg

■原理框图

■型号、规格

型   号		类　　别	附加装置
竖   式
XWJ-100	XQJ-100	单针指示	无
XWJD-100	XQJD-100	色带显示
XWJL-100	XQJL-100	单针指示带记录
XWJ-101	XQJ-101	单针指示	带上、下限电接点装置
XWJD-101	XQJD-101	色带显示
XWJL-101	XQJL-101	单针指示带记录
横   式		类　　别	附加装置
XWJ-100H	XQJ-100H	单针指示	无
XWJ-101H	XQJ-101H	单针指示	带上、下限电接点装置

注：1配套的一次仪表应与显示仪表分别订货，或由用户自行解决。
2凡不属于表格内的分度号及测量范围：均由需方和厂方议定，另行签订协议。

■刻度和测量范围
IEC国际标准分度号及测量范围

传感器型号	分度号	测量范围℃
镍铬-镍铜 热电偶	E	0~300 0~400 0~600 200~600 400~800
镍铬-镍硅 热电偶	K	0~600 0~800 0~100 0~1300 400~800 500~1000 500~1200
铂铑10-铂 热电偶	S	0~1400 0~1600 600~1600
铂铑30-铂铑6 热电偶	B	0~1600 0~1800
铜热电阻	Cu50 （R0=50Ω）	0~50 0~100 0~150 -50~50 -50~100
铂热电阻	Pt100 （R0=100Ω）	0~50 0~100 0~150 0~200 0~300 0~400 0~500 200~400 200~500 -50~50 -50~100 -100~50 -150~150 -200~50 -200~500

XWJ型仪表分度及测量范围

传感器型号	分度号	测量范围℃
镍铬-考铜 热电偶	（EA-2）*	0~300 0~400 200~600 0~500 0~600
镍铬-镍硅 热电偶	（EU-2）*	0~300 0~600 0~800 0~1100 300~700 400~900 600~1100
铂铑10-铂 热电偶	（LB-3）*	0~1300 0~1600
铂铑30-铂铑6 热电偶	（LL-2）*	0~1600 0~1800
幅射高温计 WFT-202	F1	600~1200
	F2	700~1400 900~1400 1200~1800 1100~2000
毫伏变送器（变送器内阻不超过1kΩ）	mV	0~10mV 0~20mV 0~30mV 0~50mV 0~100mV

注：打“*”度号作特殊规格订货。

变送器信号	标尺分度特性	标尺分度		测量单位
		分度数	倍率
0~10mV 0~1mA 0~10mA	线性分度	0~10 0~16 0~20 0~25 0~30 0~32 0~40 0~50 0~60 0~63 0~76 0~80 -320~320	0.001 0.01 0.1 1 10 100 1000	% T/h m3/h Nm3/h Pa KPa MPa
	平方根分度	0~10 0~16 0~20 0~25 0~40 0~50 0~63

XQJ型仪表分度及测量范围

传感器型号	分度号	测量范围℃
铜热电阻	Cu50 或（R0=50Ω） G* （R0=53Ω）	-50~50 -50~100 0~50 0~100 0~150
铂热电阻	（BA1）* （R0=46Ω）	-200~200 -200~100 -200~50 -120~50 -100~200 -100~100 -50~100 0~60 0~100 0~150 0~200 0~300 0~400 0~500
	（BA2）* （R0=100Ω）

注：打“*”分度号作特殊规格订货

■接线端子
竖式仪表外部接线端子图

横式仪表外部接线端子图

■外形安装和开孔尺寸
竖式仪表外形及开孔尺寸

横式仪表外形及开孔尺寸

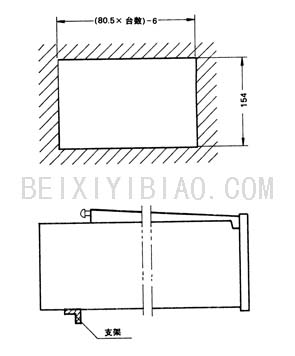

密集安装开孔尺寸和安装方法
