PM10系列压力变送器

编号:

型号:

类别:压力表

PM10系列压力变送器

● 高精度0.15级，0.3级
● 测量范围10kpa至60MPa系列表压及绝对压力
● 耐震，抗射频电磁干扰
● 抗过载和抗冲击
● 接触介质部分为哈氏合金和不锈钢
● 超小型、奈潮湿、安装简便
● 二线制（4-20mA）输出信号
● 可提供多种型式的电气和压力接口
● 可提供投入式液位计；本质安全型；船用型
  本压力变送器系引进英国技术而制造，适用于工业过程中测量多种流体介质的压力，将压力参数转换成二线制4~20mA DC的标准直流信号输出，以便于与相应的显示仪等检测装置配套使用，实现对压力的自动检测和控制。
   PM10/IP68潜水型压力变送器可作为投入式液位计使用。
   PM10/LCD液晶显示压力变送器是一种二线制4~20mA DC电流输出信号切能现场显示压力的变送器，三位半显示，显示精度0.5级，电源电压17~36V DC.

■型号表示

PM10/LED发光管显示型，三位半显示，显示精度为0.5级，三线制供电，电源24V，150mA。
PM10/0~10mA，供电电源220V，输出信号0~101mA，可与DDZ-II型仪表配套使用。

■结构原理
  PM10型压力变送器是一种固态压力变送器，采用先进的微机械刻蚀加工工艺制成的硅膜片上扩散四个电阻形成四壁式惠斯登电桥组成压阻式利敏器件，器件在激励电压作用下，将被测压力作用在硅膜片上形成的应力转换成与被测压力成正比的电压输出信号。
  硅应变膜片用玻璃作衬底，用静电滚压焊接在玻璃和金属密封支架上，再焊上C276哈氏合金隔离膜片，并经充硅油作传压介质，形成完整的基芯组件。被介质作用于隔离膜片上再经硅油传递压力到硅应变膜片上，则保证了仪表稳定性及扩展被测介质的适应能力。
  先进的固态化原件所设计的二线制4~20mA输出的电子放大器以及温度补偿器而组成的电路板，置于316L不锈钢外壳内，并灌注硅橡胶，保证了抗震动，抗冲击和耐潮湿性能。
   电子线路设计有反向二级管，穿心式电容及压敏电阻器，从而获得高性能的反向极性和过电压保护以及抗射频抗电子干扰性能。
      PM10原理变送器是建立在成熟工艺和先进的硅力敏元件及电子技术基础上的小型，坚固的压力变送器。使产品能严格按照工业要求过程，力拥护提高精度高稳定的小型压力变送器。
■主要技术只是
   测量范围
        表压力：0~10kpa至0~60MPa各档量程及真空
        绝对压力：0~25kpa至0~1MPa各档量程
输出信号：二线制4~20mA
供电电源：压力变送器两端电压为9-30V DC
负载特性

量程与零点可调量：测量范围的±5％
使用环境条件
   温度：
       a.放大器工作温度-20~+80℃
       b..硅应变膜片工作温度-30~+120℃
       C..变送器储藏温度-40~+125℃
    温度：相对温度0~100％

■原理框图

容积变化量：不大于0.1cm³
精确度等级：0.3级（0.15级）*
重复性：优于满量程范围为0.15％（0.075％）
抗过载能力：60kpa以下量程：0.2MPa
（准静态）  0.1~4MPa：3倍量程
            4MPa以上：2倍量程
 *带括号精度的变送器为特殊订货
抗射频干扰：能承受电磁干扰流量为频率30kHz~
           200MHz；干扰强度：1V/mm的射频干扰
温度影响：使用环境温度如偏离20±20℃时则须考虑温度
          附加误差K:量程大于1MPa   K为0.3％/10℃
                                        （0.15％/℃）
                    量程小于60MPa  K为0.6％/10℃
                                       （0.3％/10℃）
振动影响：能在振动频率2~25Hz，位值幅值±1.6mm及振动频率25~100Hz，加速度幅值±40m/s的环境中使用。
电源影响：小于全量程的0.005％/V
负载影响：小于全量程的0.01％/100
安装位置影响：量程小于60kHz的变送器，零位可能产生甚微的变化，这可通过零调正电位器消除
重量：本体0.4kg
压力借口（选择件）：变送器的接口统一为G1/4阴螺纹，根据用户的需要，可选择配供G1/4、G1/2、Z1/4、Z1/2、M14×1.5、M20×1.5等316不锈钢阳螺纹接头及密封垫圈
本质安全型（选择项）：PM10压力变送器与德国P+F公司生产的E488/EX或E488/EX-R齐纳安全栅或乐清自动化仪表五厂的LB801或LB801R齐纳安全栅配套使用，可构成本质的安全防爆系统，经国家仪器仪表防爆站进行防爆试验或审核，其防爆性能符合GB3886.1-83或GB3836.4-83标准规定的要求，变送器防爆标志为ExiaIICT4（使用环境温度小于80℃），防爆合格证为GYB:05167
船用型（选择型）：PM10-C船用压力变送器获中国船级社ZC认可，认可编号SHT94710042
■电路方框图

■接线端子图

二线制变送器系统接线

PM10/LED三线制变送器系统接线

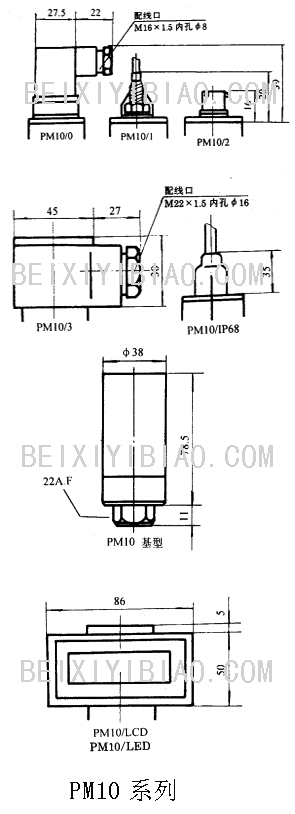

■外形尺寸
