WZCM、WZPM 端面热电阻

WZCM、WZPM 端面热电阻
　　WZCM、WZPM系列端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴向热电阻相比，能更正确和迅速的反应被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度，应符合JB/T8622-1997及JB/T8623-1997标准.

■主要技术指标
感温元件在0℃时的电阻值（R0）
分度号Cu50:R0=50±0.050Ω
分度号Pt100:R0=100±0.12Ω（B级）
其中：R₀为元件在0℃时的电阻值

·测量范围和允差

名　称	测量范围	允许偏差△t　℃	分度号
端面铜电阻	-50～100℃	±（0.30 +6.0×10－10︱t︱）	Cu50、（G）※A或Cu100
端面铂电阻	-100～150℃	B级：±（0.3或+0.005︱t︱）	Pt100

注:(1)t为被测温度绝对值.

■外形尺寸

■型号规格

型　号	分度号	结构特征	测量范围℃	保护管材料	外接引线长度mm	规格		公称压力Mpa	热响应时间t0.5s
						直径(mm)	M
WZCM-201	Cu50	固定埋入或螺纹连接	-50～100	紫铜T2-Y	500 1000 1500 2000 25000	Φ6	M8×0.75	常压	＜15
WZPM-201	Pt100		-100～100	紫铜T2-Y
WZPM-201B						Φ8.7	M10×1	常压	＜10

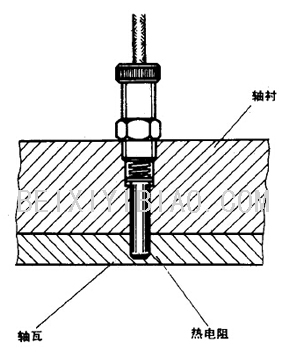

■安装方法
