WZPK系列铠装铂电阻

WZPK系列铠装铂电阻（采用引进铂电阻元件）
铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合，本厂生产的WRPK系列铠装铂电阻采用引进铂电阻测温元件，因此，具有精确，灵敏、热响应时间快、质量稳定、使用寿命长等优点。
铠装铂电阻外保护套管采用不锈钢，内充满高密度氧化物质的绝缘体，因此，它具有很强的抗污染性能和优良的机械强度，适合安装在环境恶劣的场合。
　　铠装铂电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性，可为显示仪、记录仪、调节器，扫描器、数据记录仪以及电脑提供精确的温度变化输入信号，应符合JB/T8622-1997标准。
■工作原理
　　铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的温度值。
■型号表示

W	Z	P	K	规格						内容

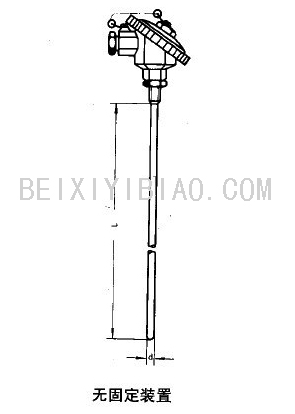

				-	1					无固定装置
					2					固定卡套螺纹
					3					可动卡套螺纹
					4					固定卡套法兰
					5					可动卡套法兰
					安装固定形式	0				简易式
						2				防溅式
						3				防水式
						6				插座式
						7				带连线导线式
						接线盒形式（自由端形式）	3			φ3
							4			φ4
							5			φ5
							6			φ6
							直径	引进元件
									设计序号
W	Z	P	K	-	□	□	□	S	A

■主要技术指标
分度号Pt100：A级Ro=100±0.06Ω
　　 B级Ro=100±0.12Ω
·量程规格

型　号	分度号	测温范围℃	精度等级	允许偏差△t　℃
WZPK	Pt100	-200～500	A级	±（0.15或+0.002︱t︱）
WZPK	Pt100	-200～500	B级	±（0.3或+0.005︱t︱）

注：式中“t”为感温元件实测温度绝对值
·公称压力
　　一般是指在常温下，保护管所能承受静态外压而不破裂，实验压力一般采用公称压力的1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

·热响应时间
　　在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50％所需要的时间，称为热响应时间，用t0.5表示。

·热电阻绝缘电阻：
　　常温绝缘电阻的实验电压可取直流10～100V任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％；常温绝缘值应不小于100MΩ。

·热电阻允许通过电流　
　　通过铠装铂电阻测量电流最大不超过5mA。
■铠装铂电阻分类型式

铠装热电阻外径（d）安装固定装置标准尺寸	φ6	φ5	φ4	φ4	φ3
M	M16×1.5			M12×1.5
S	22			19

铠装热电阻外径（d）安装固定装置标准尺寸	φ6	φ4	φ4	φ3
D	φ60		φ50
Do	φ42		φ36
D₁	φ24		φ20
do	φ9		φ7
S	22		19

■型号规格

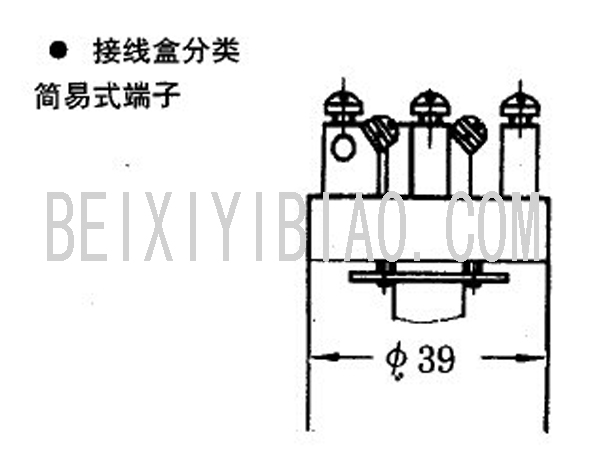

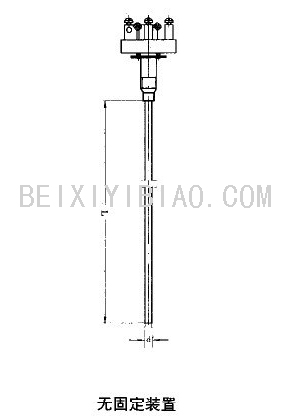

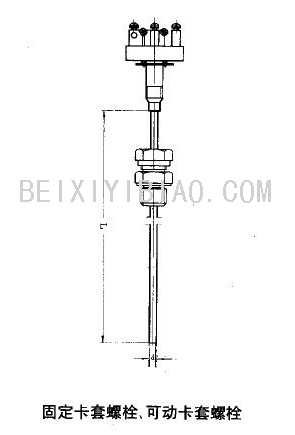

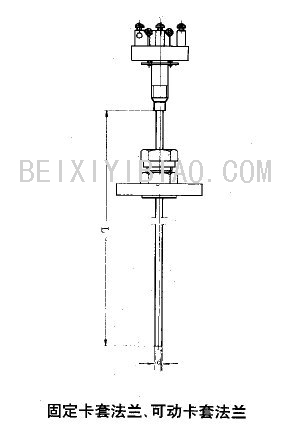

·简易端子

型号	分度号	测温范围℃	精度等级	热响应时间T_0.5S	直径mm	长度Lmm	安装固定装置
WZPK-103S	Pt100	-200~500	A级或 B级	≤3	φ3	单支长度：100 150 200 250 300 400 500 750 1000 双支长度： 100 150 200 250 300 400 500	无固定装置
WZPK-104S				≤5	φ4
WZPK-105S				≤8	φ5
WZPK-106S				≤12	φ6
WZPK₂-105SA				≤8	φ5
WZPK₂-106SA				≤12	φ6
WZPK-203S				≤3	φ3		固定卡套螺栓
WZPK-204S				≤5	φ4
WZPK-205S				≤8	φ5
WZPK-206S				≤12	φ6
WZPK₂-205SA				≤8	φ5
WZPK₂-206SA				≤12	φ6
WZPK-303S				≤3	φ3		可动卡套螺栓
WZPK-304S				≤5	φ4
WZPK-305S				≤8	φ5
WZPK-306S				≤12	φ6
WZPK₂-305SA				≤8	φ5
WZPK₂306SA				≤12	φ6
WZPK-403S				≤3	φ3		固定卡套法兰
WZPK-404S				≤5	φ4
WZPK-405S				≤8	φ5
WZPK-406S				≤12	φ6
WZPK₂-405SA				≤8	φ5
WZPK₂406SA				≤12	φ6
WZPK-503S				≤3	φ3		可运卡套法兰
WZPK-504S				≤5	φ4
WZPK-505S				≤8	φ5
WZPK-506S				≤12	φ6
WZPK₂-505SA				≤8	φ5
WZPK₂506SA				≤12	φ6

注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。

双支为三线制引线

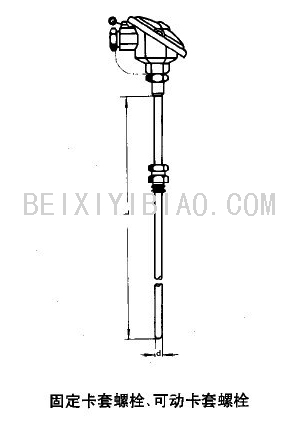

·防溅式接线盒

型号	分度号	测温范围℃	精度等级	热响应时间T_0.5S	直径mm	长度Lmm	安装固定装置
WZPK-123S	Pt100	-200~500	A级或 B级	≤3	φ3	单支长度：100 150 200 250 300 400 500 750 1000 双支长度： 100 150 200 250 300 400 500	无固定装置
WZPK-124S				≤5	φ4
WZPK-125S				≤8	φ5
WZPK-126S				≤12	φ6
WZPK₂-125SA				≤8	φ5
WZPK₂-126SA				≤12	φ6
WZPK-223S				≤3	φ3		固定卡套螺栓
WZPK-224S				≤5	φ4
WZPK-225S				≤8	φ5
WZPK-226S				≤12	φ6
WZPK₂-225SA				≤8	φ5
WZPK₂-226SA				≤12	φ6
WZPK-323S				≤3	φ3		可动卡套螺栓
WZPK-324S				≤5	φ4
WZPK-325S				≤8	φ5
WZPK-326S				≤12	φ6
WZPK₂-325SA				≤8	φ5
WZPK₂326SA				≤12	φ6
WZPK-423S				≤3	φ3		固定卡套法兰
WZPK-424S				≤5	φ4
WZPK-425S				≤8	φ5
WZPK-426S				≤12	φ6
WZPK₂-425SA				≤8	φ5
WZPK₂426SA				≤12	φ6
WZPK-523S				≤3	φ3		可运卡套法兰
WZPK-524S				≤5	φ4
WZPK-525S				≤8	φ5
WZPK-526S				≤12	φ6
WZPK₂-525SA				≤8	φ5
WZPK₂526SA				≤12	φ6

注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
　　2）双支为三线制引线

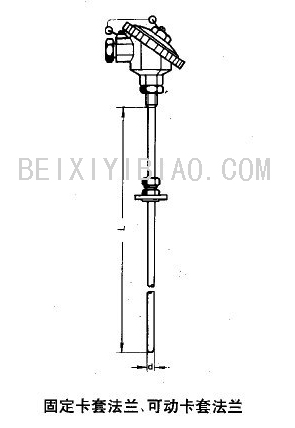

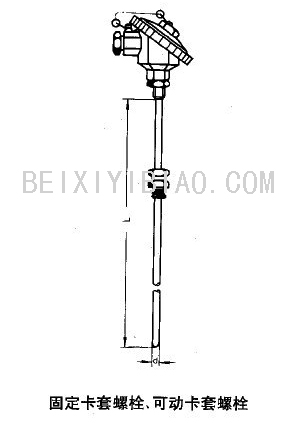

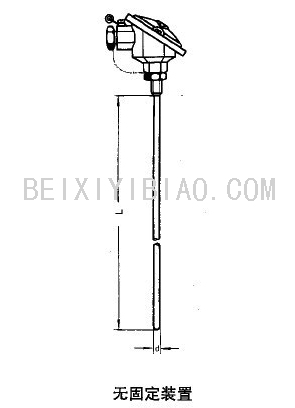

·防水式接线盒

型号	分度号	测温范围℃	精度等级	热响应时间T_0.5S	直径mm	长度Lmm	安装固定装置
WZPK-133S	Pt100	-200~500	A级或 B级	≤3	φ3	单支长度：100 150 200 250 300 400 500 750 1000 双支长度： 100 150 200 250 300 400 500	无固定装置
WZPK-134S				≤5	φ4
WZPK-135S				≤8	φ5
WZPK-136S				≤12	φ6
WZPK₂-135SA				≤8	φ5
WZPK₂-136SA				≤12	φ6
WZPK-233S				≤3	φ3		固定卡套螺栓
WZPK-234S				≤5	φ4
WZPK-235S				≤8	φ5
WZPK-236S				≤12	φ6
WZPK₂-235SA				≤8	φ5
WZPK₂-236SA				≤12	φ6
WZPK-333S				≤3	φ3		可动卡套螺栓
WZPK-334S				≤5	φ4
WZPK-335S				≤8	φ5
WZPK-336S				≤12	φ6
WZPK₂-335SA				≤8	φ5
WZPK₂336SA				≤12	φ6
WZPK-433S				≤3	φ3		固定卡套法兰
WZPK-434S				≤5	φ4
WZPK-435S				≤8	φ5
WZPK-436S				≤12	φ6
WZPK₂-435SA				≤8	φ5
WZPK₂436SA				≤12	φ6
WZPK-533S				≤3	φ3		可运卡套法兰
WZPK-534S				≤5	φ4
WZPK-535S				≤8	φ5
WZPK-536S				≤12	φ6
WZPK₂-535SA				≤8	φ5
WZPK₂536SA				≤12	φ6

注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
　　2）双支为三线制引线

·插座式端子

型号	分度号	测温范围℃	精度等级	热响应时间T_0.5S	直径mm	长度Lmm	安装固定装置
WZPK-163S	Pt100	-200~500	A级或 B级	≤3	φ3	单支长度：100 150 200 250 300 400 500 750 1000 双支长度： 100 150 200 250 300 400 500	无固定装置
WZPK-164S				≤5	φ4
WZPK-165S				≤8	φ5
WZPK-166S				≤12	φ6
WZPK₂-165SA				≤8	φ5
WZPK₂-166SA				≤12	φ6
WZPK-263S				≤3	φ3		固定卡套螺栓
WZPK-264S				≤5	φ4
WZPK-265S				≤8	φ5
WZPK-266S				≤12	φ6
