YXG-152-B(防爆感应式）电接点压力表

编号:

型号:

（防爆感应式）电接点压力表是专用于某些有爆炸危险场所的仪表，该表具有对工艺流程中的流体介质的压力参量进行检测、自动控制、自动报警等功能。
主要用于核电、化工、船舶、冶金等行业。
本仪表按《GB3836.1-2000爆炸性环境用防爆电气设备通用要求》和《GB3836.4-2000爆炸性环境电气设备本质安全型电路和电气设备“i”》两个标准设计制造的，并经国家级仪器仪表防爆站安全监督检验站检验仪表与安全栅（推荐选用德国“P+F”公司的KFD2-SR2-Ex1· w或KFD2-SR2-Ex2· w）配套使用，可构成本质安全防爆系统。仪表防爆标志为ExibllCT6;仪表防爆合格证编号为GYB05169。该表可适用于户内或有遮盖物的1区和2区的爆炸性工厂危险场所。
■主要技术指标

精确度等级：1.6
测量范围：0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1；
          0~1.6；0~2.5；0~4；0~6；0~10；0~16；
          0~25；0~40；0~60；
          -0.1~0；-0.1~0.06；-0.1~0.15；-0.1~0.3；
          -0.1~0.5；-0.1~0.9；-0.1~1.5；-0.1~2.4MPa
控制方式：感应式电流开关（引进德国：“p+f”公司的器件）

型号	位式控制方式	选用关联设备

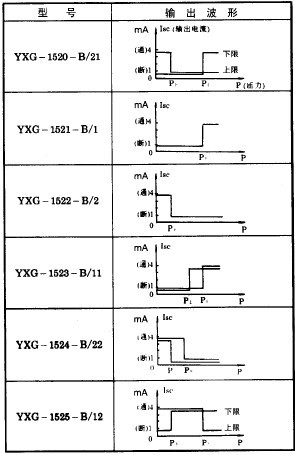

YXG-1520-B/21 YXG-1521-B/ 1 YXG-1522-B/2 YXG-1523-B/11 YXG-1524 -B/22 YXG-1525-B/12	上、下限单上限单下限双上限双下限下、上限	KFD2-SR2-Ex2-w
		KFD2-SR2-Ex1-w
		KFD2-SR2-Ex2-w

工作电压：8V DC
工作电流：通态≥3mA、断态≤1mA
二限最小的间隔范围：满量程的2.5％
工作环境温度：-10℃~+55℃
重量：1.5kg

■结构原理

本仪表的测量系统由弹簧管、拉杆和齿轮传动机构、示值部件组成。被测介质的压力作用于弹簧管，使其自由端产生位移，由拉杆传至齿轮传动机构予以放大，并转成指针的转动，在度盘上指示出被测值。
本仪表的接点形式为感应式接点开关，是由安装在上、下限设定针上的感应开关及信号针组成。其关键器件—感应开关由德国的“p+f”制造。接点发出位式信号的工作原理以YXG-1520-B/21为例加以说明：当压力为零时，上限接点输出为小于1mA的断态信号，下限接点输出为大于3mA的通态信号。当压力上升到达下限值时，下限信号针进入下限感应开关的缝隙中，使下限感应开关电器状态改变，下限接点输出立即跳变成小于1mA的断态信号。当压力上升到达上限值时，上限信号针被带离上限感应开关的缝隙，使上限感应开关的电器状态改变，上限接点输出立即跳变成大于3mA的通态信号。压力继续上升，信号保持。当压力回落至上限值时，上限信号又插回上限感应开关的缝隙中，上限感应开关又回复原来的状态，使上限接点输出跳变回小于1mA的断态信号。压力继续下降，信号保持。当压力下降至下限值时，下限信号针又被带离下限感应开关的缝隙，下限感应开关又回复原来的状态，使下限接点输出跳变回大于3mA的通态信号。
本仪表与外设备用适当的电路连接后，便能发出所需的报警信号或开、停机等控制的压力动作，将系统压力控制在所需范围你。
本仪表为本质安全型仪表，当其与关联设备相联后，便能与电网相联机构构成本安防爆系统。

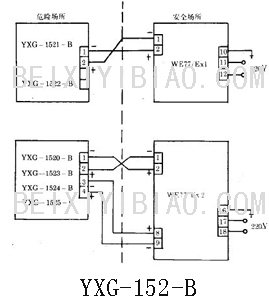

■仪表与安全栅的接线图

■外形尺寸单位mm

Φ176	Φ195	用于国外设备
Φ165	Φ182	用于国内设备
D1	D2	备注

注：用于国外设备时应特殊订货。
