WZPK系列 铠装薄膜铂热电阻

编号:

型号:

类别:热电阻

WZPK系列 铠装薄膜铂热电阻

WZPK系列  铠装薄膜铂热电阻
        铠装薄膜铂热电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在装配式铂电阻无法安装的场合。本公司生产的WZPK系列铠装铂电阻采用薄膜铂电阻测温元件，因此，具有精确、灵敏、热响应时间快，质量稳定、使用寿命长等优点。
        铠装薄膜铂热电阻外保护管采用不锈钢，内充满高密度氧化物质缘体，因此，它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。

铠装薄膜铂热电阻分类形式

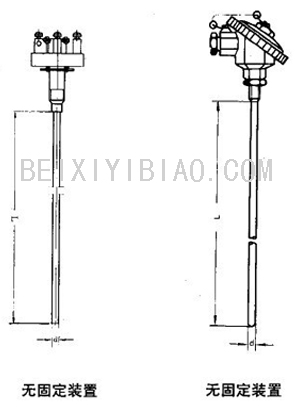

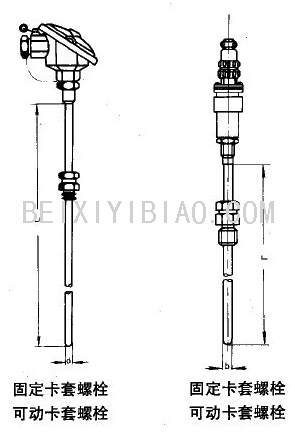

安装固定形式

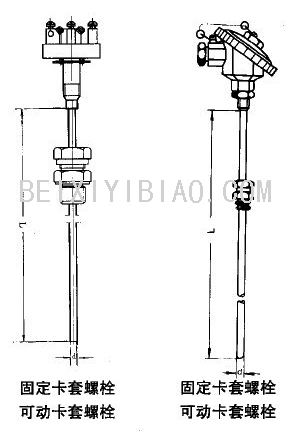

安装固定装置标准尺(螺纹式) 铠装薄膜铂热电阻外径(d)
φ6 φ5 φ4 φ3
M M16×1.5 M12×1.5
S 22 19

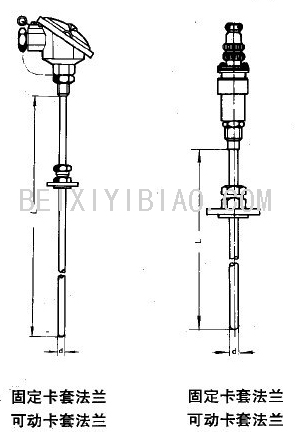

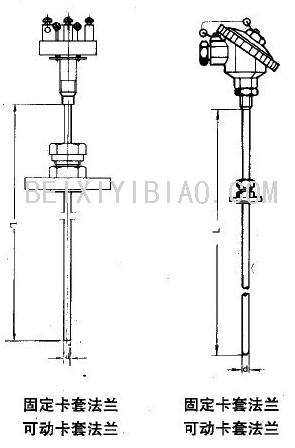

安装固定装置标准尺(法兰式) 铠装薄膜铂热电阻外径(d)
φ6 φ5 φ4 φ3
D φ60 φ50
D0 φ42 φ36
D1 φ24 φ20
d0 φ9 φ7
S 22 19

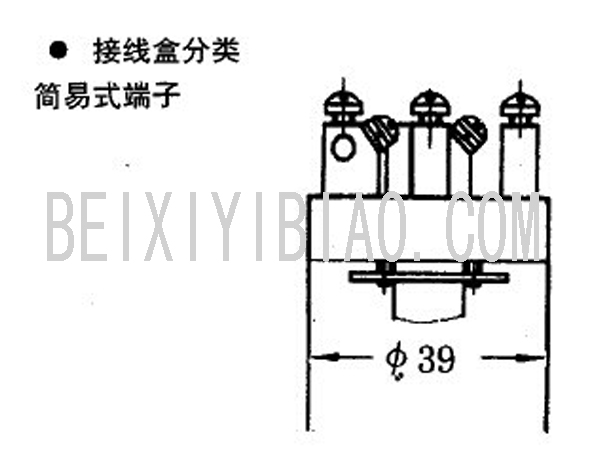

接线盒分类





■型号规格
 简易式端子
型号 分度号 测温范围℃ 精度等级 热响应时间T0.5U 直径mm 长度Lmm 安装固定装置
WZPK-103U Pt100
(Ro=
100Ω		 -79~420 B级 ≤3 φ3 100
150
200
250
300
400
500
750
1000		 无固定装置
WZPK-104U ≤5 φ4
WZPK-105U ≤8 φ5
WZPK-106U ≤12 φ6
WZPK-203U ≤3 φ3 固定卡套螺栓接头
WZPK-204U ≤5 φ4
WZPK-205U ≤8 φ5
WZPK-206U ≤12 φ6
WZPK-303U ≤3 φ3 可动卡套螺栓接头
WZPK-304U ≤5 φ4
WZPK-305U ≤8 φ5
WZPK-306U ≤12 φ6
WZPK-403U ≤3 φ3 固定卡套法兰
WZPK-404U ≤5 φ4
WZPK-405U ≤8 φ5
WZPK-406U ≤12 φ6
WZPK-503U ≤3 φ3 可动卡套法兰
WZPK-504U ≤5 φ4
WZPK-505U ≤8 φ5
WZPK-506U ≤12 φ6

注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）φ3，φ4长度最长为500mm。

防水式接线盒
型号 分度号 测温范围℃ 精度等级 热响应时间T0.5U 直径mm 长度Lmm 安装固定装置
WZPK-133U Pt100
(Ro=
100Ω		 -79~420 B级 ≤3 φ3 100
150
200
250
300
400
500
750
1000		 无固定装置
WZPK-134U ≤5 φ4
WZPK-135U ≤8 φ5
WZPK-136U ≤12 φ6
WZPK-233U ≤3 φ3 固定卡套螺栓接头
WZPK-234U ≤5 φ4
WZPK-235U ≤8 φ5
WZPK-236U ≤12 φ6
WZPK-333U ≤3 φ3 可动卡套螺栓接头
WZPK-334U ≤5 φ4
WZPK-335U ≤8 φ5
WZPK-336U ≤12 φ6
WZPK-433U ≤3 φ3 固定卡套法兰
WZPK-434U ≤5 φ4
WZPK-435U ≤8 φ5
WZPK-436U ≤12 φ6
WZPK-533U ≤3 φ3 可动卡套法兰
WZPK-534U ≤5 φ4
WZPK-535U ≤8 φ5
WZPK-536U ≤12 φ6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）φ3，φ4长度最长为500mm。



防溅式接线盒
型号 分度号 测温范围℃ 精度等级 热响应时间T0.5U 直径mm 长度Lmm 安装固定装置
WZPK-123U Pt100
(Ro=
100Ω		 -79~420 B级 ≤3 φ3 100
150
200
250
300
400
500
750
1000		 无固定装置
WZPK-124U ≤5 φ4
WZPK-125U ≤8 φ5
WZPK-126U ≤12 φ6
WZPK-223U ≤3 φ3 固定卡套螺栓接头
WZPK-224U ≤5 φ4
WZPK-225U ≤8 φ5
WZPK-226U ≤12 φ6
WZPK-323U ≤3 φ3 可动卡套螺栓接头
WZPK-324U ≤5 φ4
WZPK-325U ≤8 φ5
WZPK-326U ≤12 φ6
WZPK-423U ≤3 φ3 固定卡套法兰
WZPK-424U ≤5 φ4
WZPK-425U ≤8 φ5
WZPK-426U ≤12 φ6
WZPK-523U ≤3 φ3 可动卡套法兰
WZPK-524U ≤5 φ4
WZPK-525U ≤8 φ5
WZPK-526U ≤12 φ6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）φ3，φ4长度最长为500mm。

插座式端子
型号 分度号 测温范围℃ 精度等级 热响应时间T0.5U 直径mm 长度Lmm 安装固定装置
WZPK-163U Pt100
(Ro=
100Ω		 -79~420 B级 ≤3 φ3 100
150
200
250
300
400
500
750
1000		 无固定装置
WZPK-164U ≤5 φ4
WZPK-165U ≤8 φ5
WZPK-166U ≤12 φ6
WZPK-263U ≤3 φ3 固定卡套螺栓接头
WZPK-264U ≤5 φ4
WZPK-265U ≤8 φ5
WZPK-266U ≤12 φ6
WZPK-363U ≤3 φ3 可动卡套螺栓接头
WZPK-364U ≤5 φ4
WZPK-365U ≤8 φ5
WZPK-366U ≤12 φ6
WZPK-463U ≤3 φ3 固定卡套法兰
WZPK-464U ≤5 φ4
WZPK-465U ≤8 φ5
WZPK-466U ≤12 φ6
WZPK-563U ≤3 φ3 可动卡套法兰
WZPK-564U ≤5 φ4
WZPK-565U ≤8 φ5
WZPK-566U ≤12 φ6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。
2）φ3，φ4长度最长为500mm。



■带延长导线
型号 分度号 测温范围℃ 精度等级 热响应时间T0.5U 直径mm 长度Lmm 安装固定装置
WZPK-173U Pt100
(Ro=
100Ω		 -79~420 B级 ≤3 φ3 100
150
200
250
300
400
500
750
1000		 无固定装置
WZPK-174U ≤5 φ4
WZPK-175U ≤8 φ5
WZPK-176U ≤12 φ6
WZPK-273U ≤3 φ3 固定卡套螺栓
WZPK-274U ≤5 φ4
WZPK-275U ≤8 φ5
WZPK-276U ≤12 φ6
WZPK-373U ≤3 φ3 可动卡套螺栓
WZPK-374U ≤5 φ4
WZPK-375U ≤8 φ5
WZPK-376U ≤12 φ6
WZPK-473U ≤3 φ3 固定卡套法兰
WZPK-474U ≤5 φ4
